Евгений Рудометов

Отвечая на запросы рынка сетевых хранилищ информации (NAS), компания Toshiba разработала и выпустила специализированные HDD, объединив их в семейство накопителей N300. Накопители созданы и оптимизированы для круглосуточной работы. Поддерживают непрерывную работу в многодисковых средах. Ориентированы на NAS с числом дисков до 8 штук при нагрузках до 180 Тбайт записываемой информации в год.

Рекомендуемые области применения накопителей N300:

  • Сетевые устройства хранения информации, имеющие до 8 отсеков,
  • RAID-массивы десктопов и серверов,
  • Хранилища информации серверов мультимедийных данных.

Кроме рекомендованных областей применения, накопители семейства N300 могут успешно применяться и в рабочих станциях, и в настольных компьютерных системах. Накопители N300 характеризуются высокими показателями надежности, емкости, производительности.

Расширить информационное пространство дисковой подсистемы и увеличить ее производительность можно благодаря объединению двух накопителей в массив RAID 0. При этом необходимо напомнить, что в режиме RAID 0 (stripe) осуществляется автоматическое разбиение (stripping) файлов на меньшие блоки и равномерное распределение этих блоков между несколькими дисками массива устройств. За счет одновременного доступа к накопителям значительно увеличивается производительность дисковой подсистемы. В дополнение к этому происходит увеличение ее информационного объема за счет суммирования емкостей используемых накопителей.

В высоких скоростных возможностях массива RAID 0, составленного из двух накопителей N300 компании Toshiba, можно убедиться на примере использования моделей HDWN160UZSVA. Каждая из этих моделей имеет объявленную информационную емкость 6 Тбайт (6000 Гбайт — шесть триллионов байт). Внешний вид двух накопителей HDWN160UZSVA (далее — HDD 6 TB) представлен на рис. 1. Параметры модели HDWN160UZSVA, заявленные производителем, приведены в таблице 1.

N300 6TB RAID 01 Toshiba HDD 6TB для NAS в массиве RAID 0

Рис. 1. Два HDD 6 TB

Таблица 1. Основные параметры HDD 6TB

Семейство HDD N300
Информационная емкость, Тбайт 6
Форм-фактор, дюймов 3,5
Скорость вращения дисков, об/мин 7200
Интерфейс подключения SATA 6Gb/s
Объем кэш-памяти, Мбайт 128
Скоростные
параметры
Интерфейс, Гбит/с 6 (макс.)
Диски, Мбайт/s 210
Задержка, мс 4,17
Энерго-
потребление, Вт
Режим простоя 6,7 (тип.)
Режим работы 10,1 (тип.)
Ударопрочность,
(2 мс), G
Режим работы 70
При хранении 250
Диапазон
температур, °C
Режим работы От 0 до 60
При хранении От -40 до 70
Уровень шума, дБ На холостом ходу 33 (тип.)
Использование 24×7
Рабочая нагрузка, Тбайт/год 180
Габариты, мм 147×101,85×26,1
Вес, г 770
Время наработки на отказ (MTBF), час 1 000 000
Ограниченная гарантия, лет 3

В накопителях семейства N300 компании Toshiba воплощен ряд перспективных технологических разработок.

Оценки информационной емкости и скоростных возможностей массива RAID 0, составленного из двух HDD 6 TB, были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:

  • Процессор — Intel Core i7–4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
  • Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
  • Подсистема памяти — три DIMM DDR3–1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
  • Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
  • Дисковая подсистема — SSD OCZ Vector 150 240GB (системный диск) и HDD 6000GB,
  • Операционная система — Microsoft Windows 7 Enterprise.

На рис. 2 — один из скриншотов процедуры объединения двух HDD 6 TB в массив RAID 0, на рис. 3 — приведена конфигурация всей дисковой подсистемы, включая массив RAID 0.

N300 6TB RAID 02 Toshiba HDD 6TB для NAS в массиве RAID 0

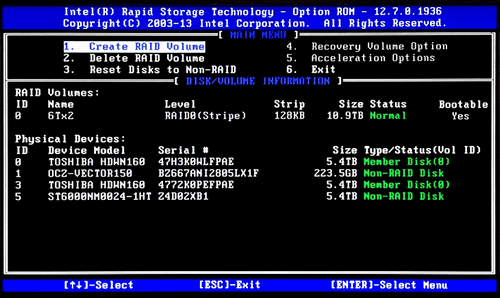

Рис. 2. Объединение двух HDD 6 TB в массив RAID 0

N300 6TB RAID 03 Toshiba HDD 6TB для NAS в массиве RAID 0

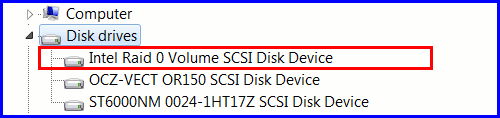

Рис. 3. Конфигурация дисковой подсистемы с массивом RAID 0

Оценки емкостных параметров массива RAID 0, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, представлены на рис. 4.

N300 6TB RAID 04 Toshiba HDD 6TB для NAS в массиве RAID 0

Рис. 4. Емкостные параметры массива RAID 0

Что же касается скоростных параметров массива RAID 0, составленного из двух HDD 6 TB, то, как и ожидалось, они значительно превышают возможности каждого из указанных жестких дисков.

N300 6TB RAID 05 1 Toshiba HDD 6TB для NAS в массиве RAID 0

N300 6TB RAID 05 2 Toshiba HDD 6TB для NAS в массиве RAID 0

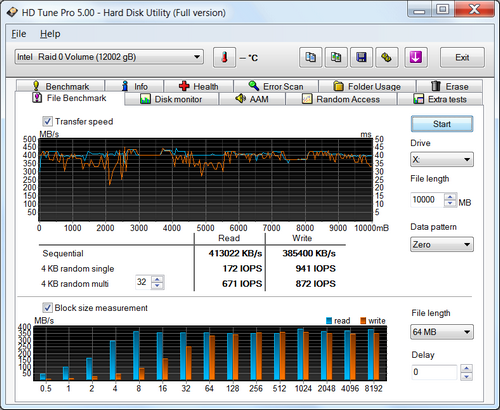

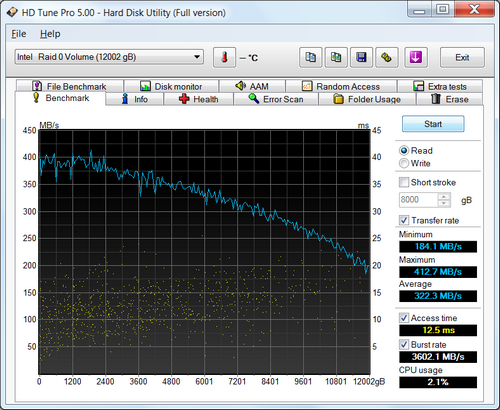

Рис. 5. Оценка скоростных параметров массива RAID 0, выполненная HD Tune Pro 5.00

N300 6TB RAID 06 1 Toshiba HDD 6TB для NAS в массиве RAID 0

N300 6TB RAID 06 2 Toshiba HDD 6TB для NAS в массиве RAID 0

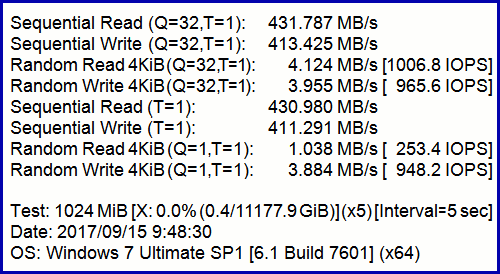

Рис. 6. Оценка скоростных параметров массива RAID 0, выполненная и CrystalDiskMark 5.2.0

N300 6TB RAID 07 Toshiba HDD 6TB для NAS в массиве RAID 0

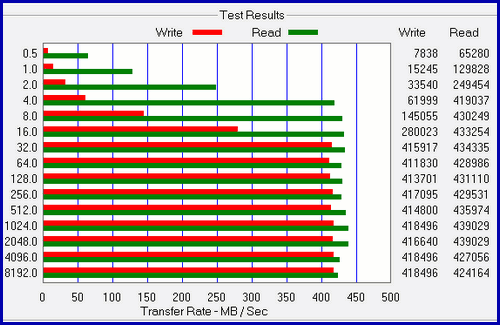

Рис. 7. Оценка скоростных параметров массива RAID 0, выполненная ATTO Disk Benchmark

Итак, из приведенных результатов следует, что дисковая подсистема, образованная из двух HDD 6 TB семейства N300, объединенных в массив в RAID 0, обладает не только очень высокой емкостью, составляющей 12 002 208 509 952 байт, но и демонстрирует очень высокие уровни производительности. Более того, эти уровни соизмеримы с аналогичными параметрами многих твердотельных накопителей, обладающих существенно меньшей емкостью, но значительно большей стоимостью единицы хранения информации.
