Собираем мощный компьютер небольшого размера

При создании небольших по размеру производительных компьютерных систем целесообразно использовать специальную 4-ядерную модель процессора Intel Core i7 серии T, которая характеризуется низким уровнем теплообразования.

Виктор Рудометов

Создавая современный компьютер часто приходится искать компромис между размером и производительностью. Действительно, современные настольные компьютеры либо громозки и занимают слишком много места, либо не способны обеспечить должную производительность. Чем мощнее компьютер, тем больше он выделяет тепла, что в свою очередь влечет за собой габаритные системы охлаждения и питания. Ноутбуки также в борьбе за время автономной работы жертвуют скоростью.

Процессор

Процессоры Intel Core i7 серии T предлагают оптимальный баланс десктопная скорость работы при сравнительно малой мощности энергопотребления. Например, расчетная мощность 4-ядерного процессора Intel Core i7–7700T составляет всего 35 Вт, что позволяет существенно упростить компьютер и уменьшить его габариты.

CPU Intel Core i7–7700T 01 Собираем мощный компьютер небольшого размера

Рис. 1. Процессор Intel Core i7–7700T

Основные параметры Intel Core i7–7700T

Параметры Значения
Литография, нм 14
Поколение Intel Core 7
Кодовое имя Kaby Lake
Количество ядер/потоков, шт 4/8
Кэш-память, Мбайт 8
Тактовая частота процессора, ГГц Базовая 2,90
Turbo Boost 3,80
Память ОЗУ Объем, Гбайт До 64
Каналов, шт До 2
Тип DDR4 — 2133/2400
DDR3L-1333/1600
Встроенная в процессор графика HD Graphics 630
Макс. объем видеопамяти, Гбайт 64
Тактовая частота графики, МГц Базовая 350
Макс. 1150
Макс. разрешение HDMI 1.4 4096×2304@24Hz
DP 4096×2304@60Hz
Редакция PCI Express 3.0
Макс. кол-во каналов PCI Express 16
Расчетная мощность (TDP), Вт 35
Тип разъема FCLGA1151

Материнская плата

Если целью является минимизация размера при сохранении большой функциональности, в частности возможность установить десктопный процессор, то лучше всего подходит формат Thin Mini ITX. При сохранении электрической и механической совместимости с форм-фактором ATX, материнские платы Mini-ITX существенно меньше по размеру (170×170 мм). Так же у них есть возможность питания от внутреннего блока питания напряжением 19.5 В. На рынке довольно много материнских плат этого форм-фактора с современными чипсетами, возможностью установки полноценных современных десктопных процессоров, а также широким набором разъемов (SATA, USB, HDMI, LAN и тп). Thin накладывает ограничения на высоту, что дает возможность установить плату в небольшой по высоте корпус.

В качестве материнской платы была выбрана модель Asus Q170T. Несмотря на то, что изначально плата поддерживала только 6-ое поколение процессоров Intel Core, после обновления BIOS она позволяет использовать процессоры Intel Core i7 7-ого поколения. Внутренние разъемы позволяют подключить несколько жестких дисков SATA, установить SSD и WiFi в разъемы M.2.

mb cpu Собираем мощный компьютер небольшого размера

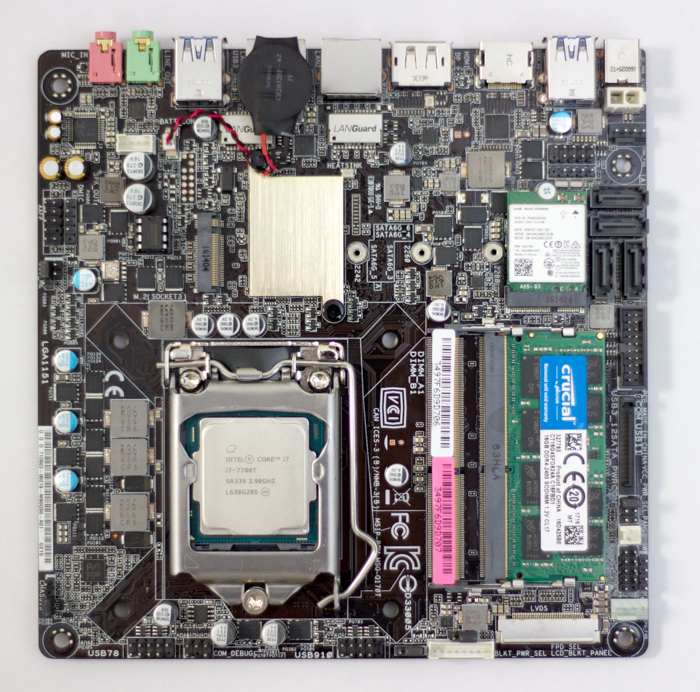

Рис. 2. Процессор Intel Core i7–7700T в материнской плате Asus Q170T.

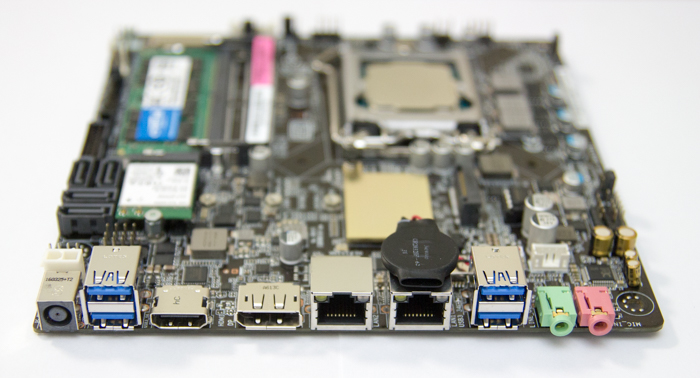

MB front Собираем мощный компьютер небольшого размера
Рис. 3. Передняя панель материнской платы Asus Q170T.

Корпус

В качестве корпуса было решено использовать DNK-H от компании Luna-Design. Размеры корпуса составляют 200×200 х 53 мм, материал — алюминий и пластмасса. Дизайн сильно напоминает Apple Mini. В корпус установлен 19.5В блок питания на 150Вт, а также система охлаждения процессора — радиатор и 600–3200 rpm PWM вентилятор с уровнем шума 18–38dB. Для работы Wi-fi в комплекте поставляются 2 внешние 2.4/5G Wшi-fi антенны для М.2 карт,

Спецификации позволяют устанавливать процессоры мощностью до 65 Вт и один 2.5″ SATA жесткий диск. Второй SSD жесткий диск можно установить в разъем M.2 материнской платы.

cpu mb case Собираем мощный компьютер небольшого размера

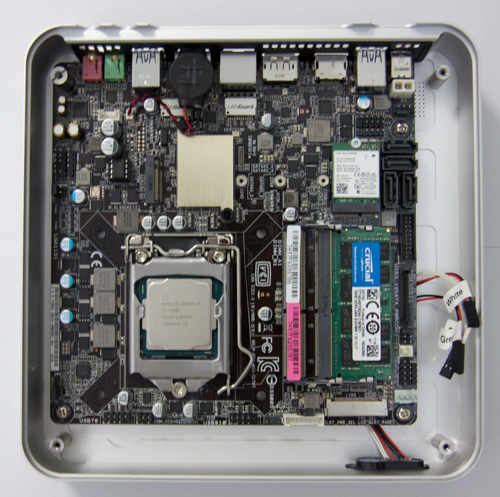

Рис. 4. Процессор и материнская плата в корпусе.

DNK H Собираем мощный компьютер небольшого размера

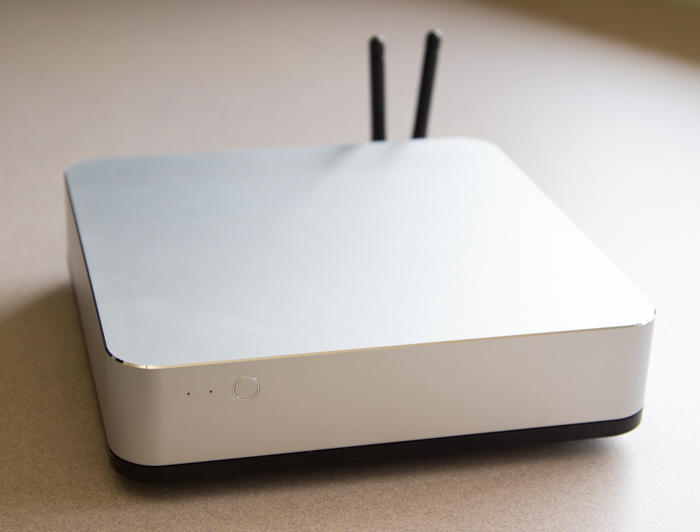

Рис. 5. Корпус DNK-H формата Thin Mini-ITX.

DNK H and MacbookPro Собираем мощный компьютер небольшого размера

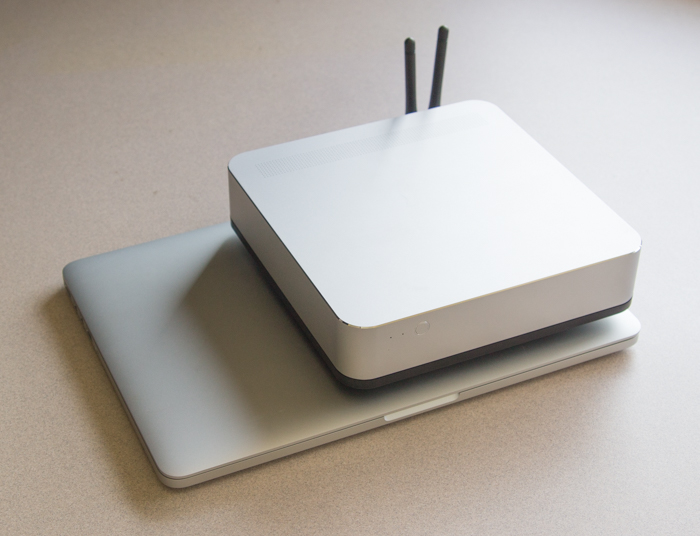

Рис. 6. Сравнение с MacBook Pro.

Результаты тестирования

Конфигурация компьютера:

  • Процессор — Intel Core i7–7700T (14 нм, Kaby Lake, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,9 ГГц до 3,8 ГГц, поддержка 8 потоков, до 35 Вт),
  • Графическая подсистема — встроенная в процессор графика Intel HD Graphics 630,
  • Подсистема памяти — Crucial 16GB Single DDR4 2400 MT/s (PC4–19200),
  • Материнская плата — Asus Q170T LGA1151 с чипсетом Intel Q170, форм-фактор Thin Mini-ITX,
  • Дисковая подсистема — SSD Intel 520 240GB (системный диск), SATA 3, MLC, 25 нм,
  • Операционная система — Microsoft Windows 10 Enterprise x64.

i7 7700T Cpu Z Собираем мощный компьютер небольшого размера

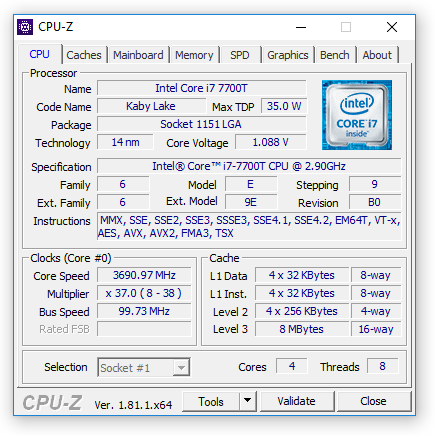

Рис. 7. Параметры процессора Intel Core i7–7700T, полученные с помощью программы CPU-Z

aida64 cache mem Собираем мощный компьютер небольшого размера

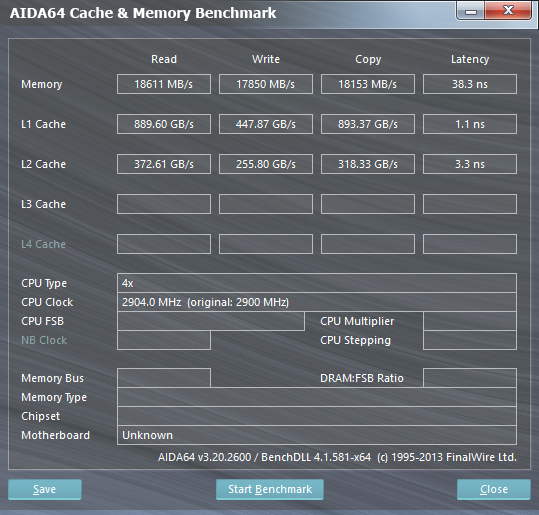

Рис. 8. Результаты тестирования процессора и памяти, полученные с помощью программы AIDA64

Screenshot 2017-08-29 17.53.14-3

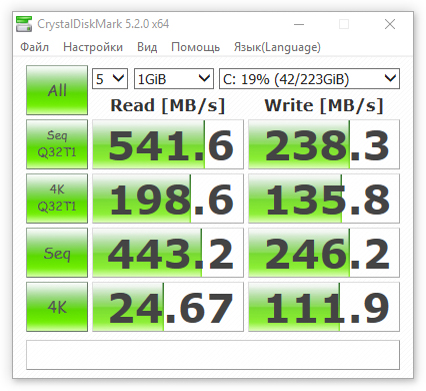

Рис. 9. Результаты тестирования SSD

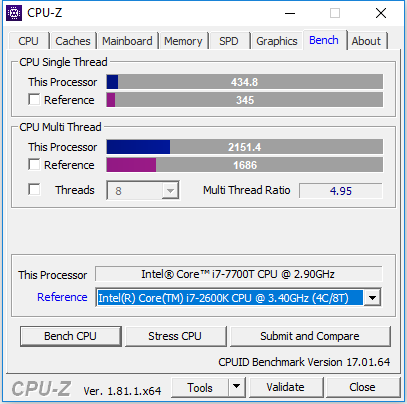

Screenshot 2017-10-24 18.32.41

Рис. 10. Результаты сравнительного тестирования процессора Intel Core i7–7700T, выполненного программой CPU-Z

passmark Собираем мощный компьютер небольшого размера

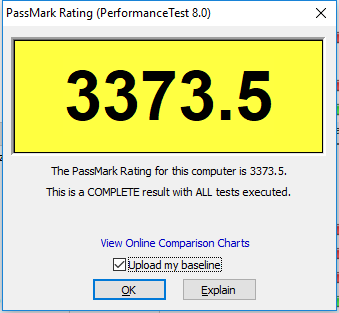

Рис. 11. Результаты тестирования процессора Intel Core i7–7700T программой PassMark (результат Intel Core i7–4770T — 2970.4)

Полученные результаты тестирования доказывают, что производительность компактной компьютерной системы, созданной на основе процессора Intel Core i7–7700T и материнской платы Asus Q170T формата Thin Mini ITX, находится на уровне производительных десктопов.

Полный текст статьи читайте на PCNEWS
