Корпоративные Toshiba HDD 8TB в RAID 0

Дисковые подсистемы, созданные на основе современных накопителей семейства Enterprise Capacity HDD, характеризуются очень высокой производительностью. Еще больших уровней производительности можно достичь использованием двух накопителей, включенных в массив RAID 0

Евгений Рудометов

На основе накопленного опыты разработки и производства жестких дисков компания Toshiba выпустила семейство моделей Enterprise Capacity HDD, ориентированное на корпоративный сектор. В архитектуре данных моделей реализовано большое количество перспективных технологий.

Несмотря на сравнительно высокие показатели производительности, еще больше увеличить скоростные возможности дисковой подсистемы можно за счет объединения накопителей Enterprise Capacity HDD в массив RAID 0.

Необходимо напомнить, что в режиме RAID 0 (stripe) осуществляется автоматическое разбиение (stripping) файлов на меньшие блоки и равномерное распределение этих блоков между несколькими дисками массива устройств. За счет одновременного доступа к накопителям значительно увеличивается производительность дисковой подсистемы, что означает существенное увеличение скорости доступа к информации, как для чтения, так и для записи. Остается добавить, что благодаря объединению двух HDD в массив RAID 0, кроме роста скоростных возможностей дисковой подсистемы, происходит еще и удвоение ее информационного объема за счет суммирования емкостей используемых накопителей.

В высоких скоростных параметрах массива RAID 0, составленного из двух накопителей Enterprise Capacity HDD компании Toshiba, можно убедиться на примере использования моделей HDD MG05ACA800E. Каждая из этих моделей имеет объявленную информационную емкость 8 Тбайт (8000 Гбайт — восемь триллионов байт). Внешний вид двух таких накопителей представлен на рис. 1. Параметры модели MG05ACA800E, заявленные производителем, приведены в таблице 1.

Toshiba MG05ACA800E RAID 01 Корпоративные Toshiba HDD 8TB в RAID 0

Рис. 1. Два HDD MG05ACA800E

Таблица 1. Основные параметры HDD MG05ACA800E

Информационная емкость, Тбайт 8
Форм-фактор, дюймов 3,5
Скорость вращения дисков, об/мин 7200
Интерфейс подключения SATA 6Gb/s
Объем кэш-памяти, МiB 128
Формат сектора, байт 512e
Скоростные
параметры
Интерфейс, Гбит/с 6 (макс.)
Диски, МiB/s 230 (тип.)
Задержка, мс 4,17
Энерго-
потребление, Вт
Режим простоя 6,2 (тип.)
Произвольное чтение 11,4
Ударопрочность,
(2 мс), G
Режим работы 70
При хранении 250
Диапазон
температур, °C
Режим работы От 0 до 55
При хранении От -40 до 70
Уровень шума, дБ На холостом ходу 34 (тип.)
Использование 24×7
Габариты, мм 147×101,85×26,1
Вес, г 770
Число парковок головок, циклов 600 000
Время наработки на отказ (MTBF), час 2 000 000

Благодаря специальному дизайну блока головок конструкторам удалось создать 8-терабайтный накопитель без использования гелия. Из других важнейших характеристик следует отметить: скорость вращения магнитных дисков составляет 7200 об/мин, кэш — 128 MiB, максимальная постоянная скорость передачи данных — 230 МiB/s. Предназначен для непрерывной работы: 24 часа в сутки в течение 7 дней в неделю. Время наработки на отказ (MTBF) составляет 2 000 000 часов, гарантированное число циклов парковок магнитных головок — 600 000.

Оценки информационной емкости и скоростных возможностей массива RAID 0, составленного из двух 8-терабайтных накопителей MG05ACA800E линейки Enterprise Capacity HDD, были получены в процессе тестирования. При этом в качестве тестовой системы был использован высокопроизводительный настольный компьютер, основу которого составили следующие компоненты:

  • Процессор — Intel Core i7–4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 ядра / 8 потоков, от 2,5 ГГц до 3,7 ГГц, до 45 Вт),
  • Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
  • Подсистема памяти — три DIMM DDR3–1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
  • Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
  • Дисковая подсистема — SSD OCZ Vector 150 240GB (системный диск) и HDD 6000GB,
  • Операционная система — Microsoft Windows 7 Enterprise.

На рис. 2 представлены конфигурации дисковой подсистемы, в состав которой были включены два жестких диска MG05ACA800E линейки Enterprise Capacity HDD, до и после объединения этих HDD в массив RAID 0.

Toshiba MG05ACA800E RAID 02 Корпоративные Toshiba HDD 8TB в RAID 0

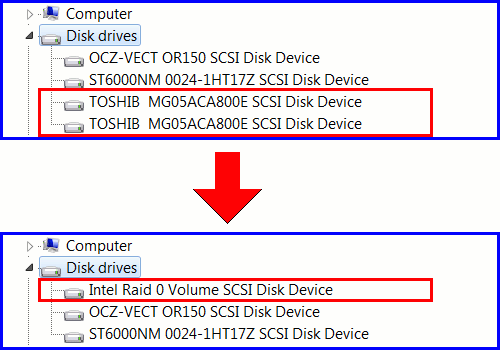

Рис. 2. Конфигурации дисковой подсистемы (Device Manager)

Включение накопителей MG05ACA800E в массив RAID 0 создало единое информационное пространство, параметры которого представлены на рис. 3.

Toshiba MG05ACA800E RAID 03 Корпоративные Toshiba HDD 8TB в RAID 0

Рис. 3. Емкостные параметры массива RAID 0

Что же касается скоростных параметров массива RAID 0, составленного из двух HDD MG05ACA800E линейки Enterprise Capacity HDD, то, как и ожидалось, они значительно превышают возможности каждого из этих жестких дисков.

Скоростные возможности указанного массива RAID 0 иллюстрируют рис. 4 — рис. 6.

Toshiba MG05ACA800E RAID 04 1 Корпоративные Toshiba HDD 8TB в RAID 0

Toshiba MG05ACA800E RAID 04 2 Корпоративные Toshiba HDD 8TB в RAID 0

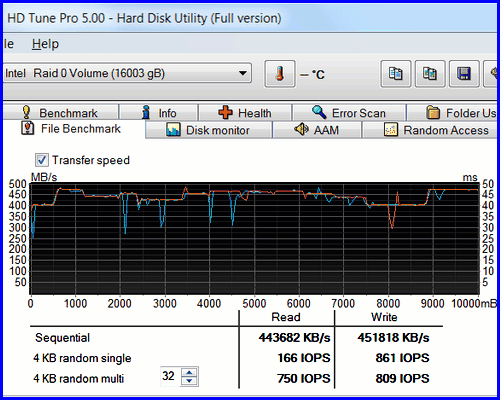

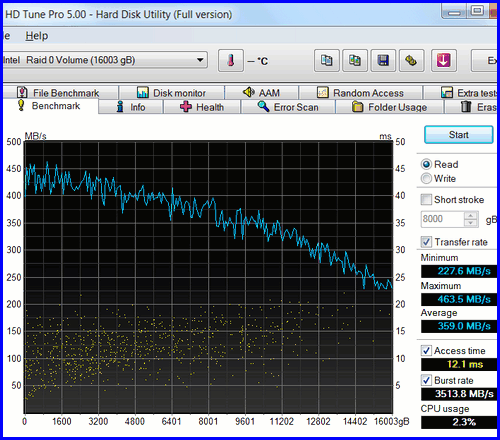

Рис. 4. Оценка скоростных параметров массива RAID 0, выполненная HD Tune Pro 5.00

Toshiba MG05ACA800E RAID 05 1 Корпоративные Toshiba HDD 8TB в RAID 0

Toshiba MG05ACA800E RAID 05 2 Корпоративные Toshiba HDD 8TB в RAID 0

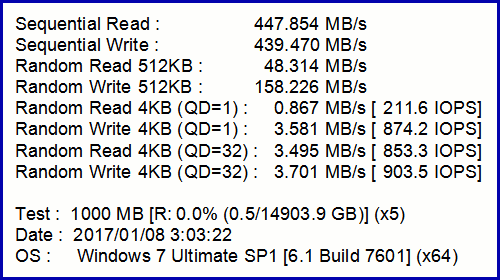

Рис. 5. Оценка скоростных параметров массива RAID 0, выполненная CrystalDiskMark

Toshiba MG05ACA800E RAID 06 Корпоративные Toshiba HDD 8TB в RAID 0

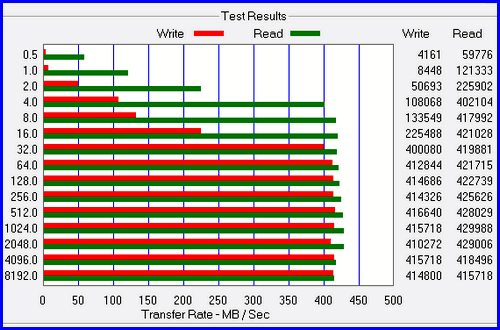

Рис. 6. Оценка скоростных параметров массива RAID 0, выполненная ATTO Disk Benchmark

Из приведенных результатов следует, что дисковая подсистема, образованная из двух 8-терабайтных жестких дисков MG05ACA800E линейки Enterprise Capacity HDD, установленных в RAID 0, обладает не только очень высокой емкостью, составляющей 16 002 985 226 240 байт (14,5 TiB), но и демонстрирует очень высокие уровни производительности. Более того, уровни некоторых скоростных параметров соизмеримы с уровнями ряда аналогичных параметров многих твердотельных накопителей (SSD), созданных на основе микросхем флэш-памяти. Однако SSD обладают обычно не только существенно меньшей емкостью по сравнению описанным массивом RAID 0, но и значительно более высокой стоимостью единицы хранения информации. Поэтому «списывать со счетов» жесткие диски, используемые для хранения больших объемов информации, — явно преждевременно. Особенно это касается высокоемких моделей с высокими скоростными параметрами, например, таких, как модели уровня Enterprise, к которым относятся жесткие диски Enterprise Capacity HDD.
