Моддер самостоятельно заменил чипсет на Dell Precision 5550 без перепрошивки BIOS
- Команда Parts-People заменила чипсет Dell Precision 5550 на деталь с AliExpress за 34 доллара.
- После установки ноутбук загрузился без перепрошивки BIOS.
- При демонтаже требовались высокая температура, защита соседних компонентов и профессиональные навыки.
Почему это важно: Текст отмечает, что замена чипсета может избавить от необходимости менять материнскую плату.
Выход из строя чипсета (PCH, Platform Controller Hub) на материнской плате означает, что главный управляющий чип, отвечающий за связь между процессором и всеми периферийными устройствами (USB-портами, жесткими дисками, сетевой картой, слотами расширения PCIe), перестал работать. Замена чипсета стоит ощутимых денег. Для недорогих или старых материнских плат ремонт часто экономически нецелесообразен — проще и надежнее купить новую плату. Однако энтузиаст решил рискнуть ради эксперимента и заказал на AliExpress замену для PCH (чипсета) за 34 доллара.

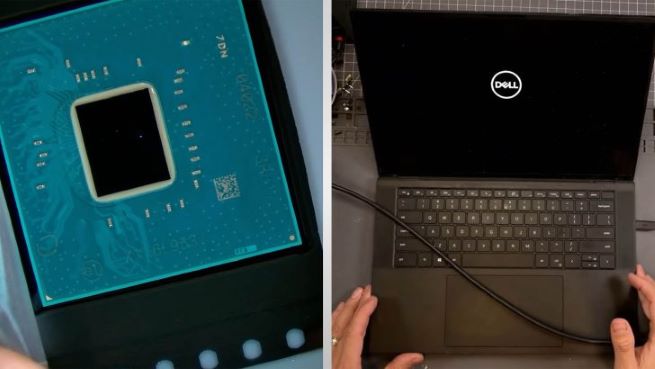

Фото: Parts-People Dell Laptop Experts
Ему удалось отремонтировать неисправный Dell Precision 5550 без покупки новой материнской платы, но сам процесс оказался не простым. Для демонтажа неисправного чипсета требуется нагрев определенного участка материнской платы, что сопряжено с риском расплавить соседние компоненты и разъемы, не говоря уже о других сложностях.
Заказ запчастей на AliExpress — это всегда лотерея: можно оказаться обладателем качественного продукта, а можно получить совершенно нерабочий товар. Для команды YouTube-канала Parts-People Dell Laptop Experts это был своего рода эксперимент, ведь при заказе чипсетов невозможно узнать заранее, был ли выполнен реболлинг (восстановления шариковых выводов из припоя на обратной стороне BGA-микросхем) перед отправкой. Наличие готовых контактов (после реболлинга) упрощает установку, однако, если эта процедура не была проведена, задача становится невероятно сложной.
Оказалось, что приобретенная за 34 доллара деталь уже прошла процедуру восстановления контактных площадок, однако при более внимательном осмотре автор видео заметил на кристалле дефекты, указывающие на то, что чип был снят с другого устройства.
Демонтаж неисправного чипсета требует воздействия высоких температур. Этот чип PCH окружен важными компонентами: разъемом клавиатуры, слотом оперативной памяти и кнопкой включения.
Длительное воздействие высокой температуры создает риск расплавления соседних компонентов, поэтому мастеру приходится использовать термостойкую ленту и металлическую пластину (снятую с зарядного устройства для ноутбука) для защиты окружающей области во время демонтажа чипсета. Для выполнения такого ремонта критически важны наличие подходящих инструментов и профессиональные навыки, но даже после успешной установки нового чипсета на материнскую плату возникает еще одно препятствие.
Мастер упоминал, что при замене чипсета обычно требуется перепрошивка BIOS, однако при включении материнской платы Precision 5550 для проверки устранения неисправности его ждал приятный сюрприз. Ноутбук успешно загрузился, а значит, перепрошивка BIOS не потребовалась. Этот эксперимент показывает, что в большинстве случаев при выходе из строя чипсета замена материнской платы не обязательна.
