Инженеры из Тулы получили патент на планетарную коробку для использования в трансмиссиях
- Представители Тульского государственного университета получили патент на планетарную коробку с десятью передачами переднего и четырьмя заднего хода.
- В коробке используются длинные и короткие сателлиты, пять тормозов и три фрикционные муфты.
- В патентной заявке указаны самосвалы, тракторы и тягачи как возможные области применения.
Почему это важно: Четырнадцать ступеней позволяют точнее подбирать передаточные отношения под нагрузку, особенно для машин, работающих на дорогах и за их пределами.
Она приносит десять ступеней переднего хода и четыре заднего
Представители Тульского государственного университета получили патент на конструкцию планетарной коробки передач. Благодаря ей транспортные средства смогут получить четыре ступени заднего хода и десять ступеней переднего. В патентной заявке в сравнении с предшествующей коробкой указано, что в новой число передач выросло до четырнадцати с прежних восьми.
Изображение: Gemini
Основой разработки является планетарный механизм с длинными и короткими сателлитами. Это взаимодействующие с центральными колёсами зубчатые колёса. Выбирать передаточные отношения позволяют пять тормозов и три фрикционные муфты. При смене сочетания включённых элементов вращение с разными передаточными отношениями передаётся к выходному валу от входного.
По сравнению с более ранней планетарной коробкой инженеры добавили дополнительные зубчатые колёса. В результате доступных режимов стало больше без необходимости использовать несколько планетарных механизмов.

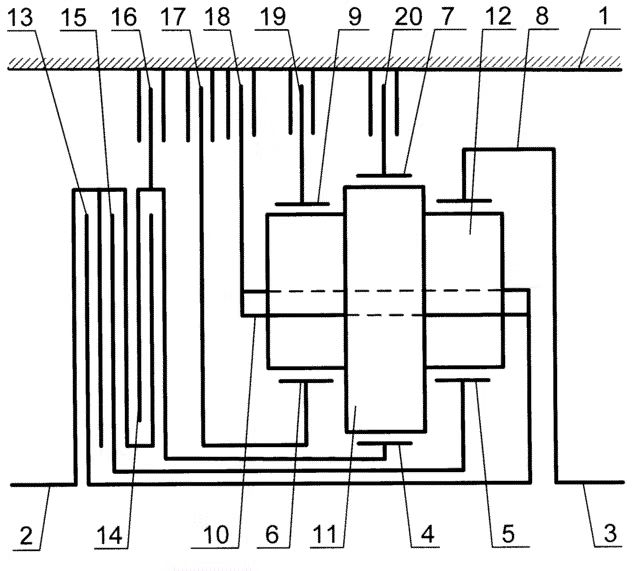

Изображение: ФИПС
Увеличенное число ступеней даёт возможность более точно подбирать под нагрузку передаточные отношения. Это актуально в первую очередь для машин, которые работают как на дорогах, так и за их пределами. В патентной заявке упоминаются самосвалы, тракторы, тягачи, для которых могут пригодиться передачи с большим передаточным отношением для работы в тяговых режимах.
