Вентилятор DeepCool FT12: типоразмер 120 мм и ненавязчивая отключаемая подсветка
Паспортные характеристики и цены
| Производитель | DeepCool |
|---|---|
| Название модели и ссылка на сайт производителя | DeepCool FT12 |
| Код модели | R-FT12-BKWPN1-G; EAN: 6933412710745 |
| Размер вентилятора, мм | 120×120×25 |
| Тип подшипника | скольжения (гидродинамический) |
| Управление ШИМ | есть |
| Скорость вращения, об/мин | 500±200 — 2150±10% |
| Воздушный поток, м³/ч (фут³/мин) | 127 (75) |
| Статическое давление, Па (мм H2O) | 41,2 (4,2) |
| Уровень шума, дБА | ≤32 |
| Номинальный потребляемый ток, А | 0,3 А (12 В) |
| Масса, г | 188 |
| Розничные предложения (модель черного цвета) | |
| Розничные предложения (модель белого цвета) |
Описание
Одной из особенностей данного вентилятора, на которую особо обращает внимание производитель, является использование трехфазного 10-полюсного мотора с 12 катушками. Обычно в подобных вентиляторах используется однофазный 4-полюсной мотор с 4 катушками. Реже и в вентиляторах высокого класса — трехфазный 4-полюсной мотор с 6 катушками. По заверениям DeepCool, такое усложнение конструкции как минимум приводит к снижению вибраций.
Вентилятор находится в ложементе из жесткого прозрачного пластика, упакованного в картонную коробочку. Прозрачное окошко в коробке открывает вид на статор мотора с 12 катушками.

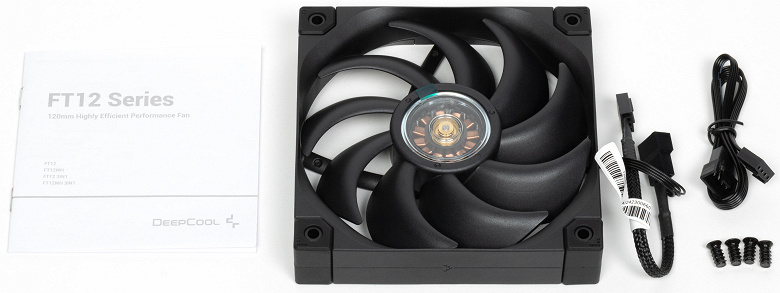

В комплект поставки входят четыре самореза (для установки вентилятора в корпус), также удлинитель питания и руководство на китайском языке.

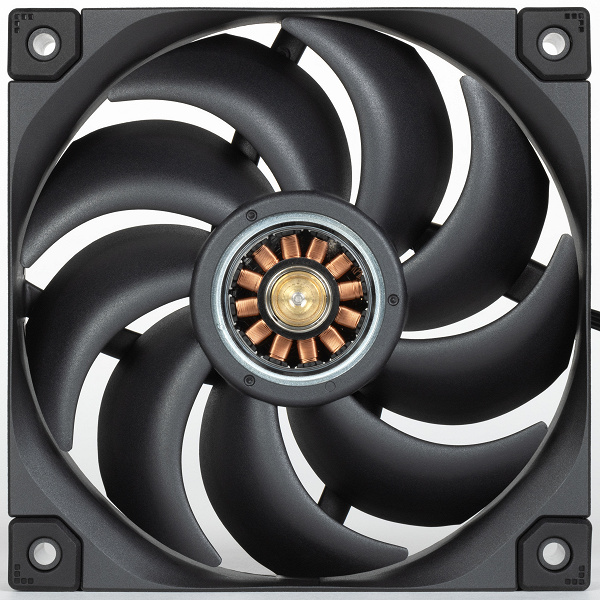

Центральная часть ротора выполнена из прозрачного пластика, что позволяет пользователю любоваться всеми двенадцатью катушками статора.
Делать это можно даже в полной темноте, так как катушки подсвечиваются двенадцатью светодиодами белого свечения.

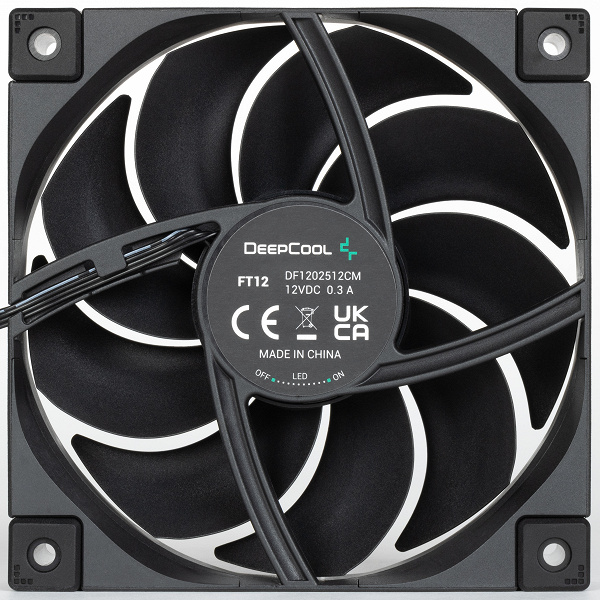

При желании подсветку можно отключить с помощью микропереключателя, расположенного с обратной стороны под ротором. В углах рамки вентилятора есть виброизолирующие резиновые вставки.

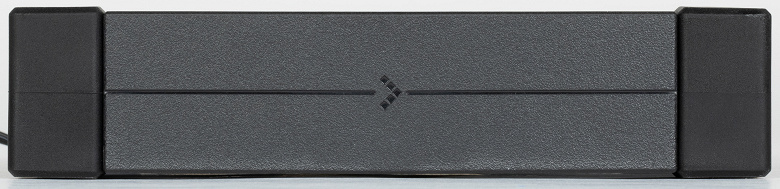

В несжатом состоянии вставки выступают примерно на 0,5 мм.
По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости вставок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию можно рассматривать только в качестве элемента дизайна вентилятора.

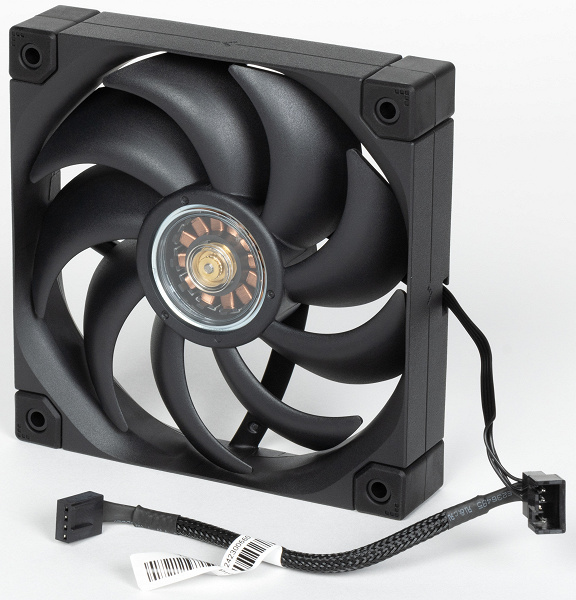

Кабель питания вентилятора от самого вентилятора до проходного разъема просто плоский (7 см), а от этого разъема до основного разъема заключен в плетеную оболочку (еще 13 см). Удлинитель питания (40 см) имеет плоский кабель. Вентилятор поддерживает управление с помощью ШИМ.
На этот вентилятор установлена ограниченная гарантия сроком на пять лет, что косвенно свидетельствует о высоком качестве продукта.
Тестирование
Приведем результаты ряда измерений.
| Напряжение запуска, В (КЗ* = 100%) | 3,9 |
|---|---|
| Напряжение остановки, В (КЗ* = 100%) | 3,6 |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.
Зависимость скорости вращения от напряжения питания
Характер данной зависимости (как и последующие тесты) показывает, что в этом вентиляторе используется система стабилизации скорости вращения, задаваемой с помощью КЗ ШИМ. Скорость вращения поддерживается постоянной в некотором диапазоне нагрузки и до определенной степени снижения напряжения. Без нагрузки скорость начинает снижаться только ниже 6,5 В.
Зависимость скорости вращения от коэффициента заполнения ШИМ
Диапазон регулировки довольно широкий — при изменении КЗ от 5% до 95% скорость вращения растет от примерно 520 до 2150 об/мин. При КЗ 0% скорость снова возрастает до примерно 1450 об/мин. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.
Объемная производительность от скорости вращения
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).
Объемная производительность при минимальном сопротивлении от скорости вращения
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени.
Уровень шума от скорости вращения
На высокой скорости вращения шум от вентилятора довольно высокий.
Уровень шума от объемной производительности
На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.
Уровень шума от объемной производительности при минимальном сопротивлении
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
| Условия | Производительность, м³/ч |
|---|---|
| Высокое сопротивление | 28 |
| Низкое сопротивление | 107 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами, протестированными в таких же условиях:
| Вентилятор | м³/ч |
|---|---|
| Deepcool MF120 GT | 17.1 |
| Aerocool P7-F12 Pro | 20.5 |
| Cooler Master MasterFan Pro 120 AF | 20.8 |
| SilverStone AP142-ARGB | 21.9 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 22 |
| Corsair SP120 RGB | 23.8 |
| Thermalright TL-C14X | 24 |
| SilverStone FW123-RGB | 24.1 |
| Cooler Master MasterFan MF120 Halo | 24.4 |
| Cooler Master MasterFan SF120R | 24.5 |
| Thermaltake Riing 12 RGB | 24.6 |
| Thermaltake Riing Trio 12 LED RGB | 24.7 |
| Cooler Master MasterFan SF120R ARGB | 24.8 |
| Deepcool RF120 (1) | 24.8 |
| Corsair AF140 Quiet Edition | 24.9 |
| Deepcool RF120 (3 in 1) | 25.1 |
| Cooler Master MasterFan SF120R RGB | 25.2 |
| Thermaltake Riing Plus 12 LED RGB | 25.5 |
| Corsair ML120 Pro LED | 25.7 |
| Thermaltake Riing Quad 12 | 26 |
| Thermaltake SwaFan EX14 RGB (рев.) | 26 |
| Corsair SP120 LED | 26.1 |
| Corsair QL120 RGB | 26.5 |
| Noctua NF-P12 redux-1700 PWM | 27 |
| DeepCool FT12 | 28 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 28 |
| Deepcool CF120 Plus | 28.1 |
| Cooler Master MasterFan SF240R ARGB | 28.8 |
| Noctua NF-A12×25 PWM | 28.9 |
| Noctua NF-A14 FLX | 29 |
| Corsair ML140 Pro LED | 29 |
| Cooler Master MasterFan MF122R RGB | 30.5 |
| Thermaltake SwaFan EX14 RGB | 31 |
| Cooler Master SickleFlow 120 ARGB | 31.3 |
| Cooler Master MasterFan SF240P ARGB | 31.7 |
Видно, что по этому параметру результат очень хороший. Отставание от лидера всего на 12%.
Проведем также сравнение по производительности для случая низкого сопротивления.
| Вентилятор | м³/ч |
|---|---|
| Cooler Master MasterFan SF240P ARGB | 59.3 |
| SilverStone AP142-ARGB | 59.6 |
| Thermaltake Riing Quad 12 | 63.9 |
| Cooler Master MasterFan MF120 Halo | 64.4 |
| Cooler Master MasterFan SF240R ARGB | 68 |
| SilverStone FW123-RGB | 69.3 |
| Deepcool MF120 GT | 72.4 |
| Corsair QL120 RGB | 75.6 |
| Thermaltake Riing Trio 12 LED RGB | 77.5 |
| Cooler Master MasterFan MF122R RGB | 80.6 |
| Cooler Master MasterFan SF120R | 87.5 |
| Thermaltake SwaFan EX14 RGB (рев.) | 88 |
| Corsair SP120 RGB | 88.6 |
| Cooler Master MasterFan SF120R ARGB | 93.5 |
| Cooler Master MasterFan SF120R RGB | 93.8 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 96 |
| Cooler Master SickleFlow 120 ARGB | 96.5 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 98 |
| Deepcool CF120 Plus | 99.1 |
| Thermaltake SwaFan EX14 RGB | 103 |
| Deepcool RF120 (1) | 105.1 |
| DeepCool FT12 | 107 |
| Noctua NF-A14 FLX | 124.7 |
| Thermalright TL-C14X | 147 |
По данному параметру этот вентилятор входит в тройку лидеров.
Максимальное статическое давление
Максимальное статическое давление равно 31 Па. По этому параметру результат хороший.
| Вентилятор | Па |
|---|---|
| Corsair AF140 Quiet Edition | 10.6 |
| SilverStone AP142-ARGB | 10.9 |
| Aerocool P7-F12 Pro | 11.1 |
| Thermaltake Riing 12 RGB | 11.2 |
| Thermaltake Riing Quad 12 | 12.4 |
| Corsair QL120 RGB | 13.3 |
| Noctua NF-A14 FLX | 13.9 |
| Corsair SP120 RGB | 15.6 |
| Cooler Master MasterFan Pro 120 AF | 16.7 |
| Thermaltake Riing Trio 12 LED RGB | 17.0 |
| Thermaltake Riing Plus 12 LED RGB | 17.3 |
| Noctua NF-P12 redux-1700 PWM | 18.1 |
| Cooler Master MasterFan MF120 Halo | 18.4 |
| Corsair SP120 LED | 19.0 |
| Cooler Master MasterFan SF240R ARGB | 22.6 |
| Deepcool RF120 (1) | 22.7 |
| Deepcool RF120 (3 in 1) | 23.0 |
| Noctua NF-A12×25 PWM | 23.0 |
| Cooler Master SickleFlow 120 ARGB | 24.4 |
| SilverStone FW123-RGB | 25.0 |
| Deepcool MF120 GT | 25.1 |
| Cooler Master MasterFan SF240P ARGB | 25.5 |
| Cooler Master MasterFan MF122R RGB | 27.1 |
| Deepcool CF120 Plus | 28.2 |
| Cooler Master MasterFan SF120R RGB | 28.8 |
| Cooler Master MasterFan SF120R ARGB | 29.1 |
| DeepCool FT12 | 31 |
| Cooler Master MasterFan SF120R | 32.7 |
| Corsair ML140 Pro LED | 33.0 |
| Thermalright TL-C14X | 36.1 |
| Thermaltake SwaFan EX14 RGB (рев.) | 37.7 |
| Corsair ML120 Pro LED | 39.0 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 43 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 44 |
| Thermaltake SwaFan EX14 RGB | 45.9 |
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентилятор DeepCool FT12 получился универсальным — он хорошо работает как при низком, так и при высоком статическом давлении, то есть шумит меньше, а прокачивает воздуха больше, чем большинство из протестированных к данному моменту вентиляторов. Соответственно, его можно устанавливать, например, в качестве корпусного, как без противопылевых фильтров, так и с ними, или на радиаторы воздушных кулеров и жидкостных систем охлаждения. Отметим наличие ненавязчивой отключаемой подсветки, подчеркивающей наличие целых двенадцати катушек в моторе.
