Процессорный кулер DeepCool Assassin IV VC Vision башенного типа: добавление испарительной камеры и информационной панели к одной из самых оригинальных моделей
Активное распространение подсветки и корпусов с окнами (без которых первое было бы бесполезным), моделей которых в продаже уже чуть ли не больше, чем «классики», поставило перед производителями систем охлаждения серьезную задачу правильно этим всем воспользоваться. Саму подсветку они освоили одними из первых, а дальше начался новый этап (на котором мы сейчас и находимся) — прикручивание к воздушным кулерам или помпам СЖО информационных экранов. Необходимости в них большой нет, поскольку всю эту информацию пользуясь компьютером чаще всего проще при помощи ПО получить —, а оно и для обеспечения работы экранов нужно. Но кулер с циферками выглядит куда серьезнее, чем просто светящийся. Скажем так — морально оправдывая саму по себе концепцию светящихся компонентов. Ведь уже не просто так —, а с практической пользой.
Недавно мы наблюдали эволюцию концепции на примере одной из линеек DeepCool. Оригинальный AK620 был просто хорошим кулером — каковым остается и сейчас. Но в процессе модернизации появился AK620 Digital, способный уже отображать температуру процессора, а затем и AK620 Digital Pro — с доработанной в плане количества выводимой информации панелью. При этом все модели на рынке существуют параллельно, причем в разных цветовых исполнениях, а «базовый» AK620 может иметь и «натуральный» цвет, что очень нравится любителям экономии и глухих корпусов — он самый дешевый. Остальные версии подороже, причем AK620 Digital Pro уже почти вдвое дороже самого простого AK620 — что любителям экономии уже совсем не нравится. Но вся линейка имеет сопоставимые характеристики и эффективность, так что тут тот случай, когда выбирать можно просто по внешнему виду и готовности платить за его улучшения. Главное, что выбор сам по себе есть.
Глядя на название сегодняшнего героя, можно подумать, что тут всё аналогично — недаром же в названии появилось слово «Vision». Действительно — новая версия Assassin IV тоже получила информационную панель. Но и не только ее — еще испарительную камеру в основании теплосъемника. Немного неожиданное, но логичное решение — поскольку это позволяет передавать тепло быстрее. В тестовых методиках это не слишком важно, поскольку нагрузка постоянная и равномерная, в реальной жизни она нередко меняется очень быстро в любую сторону, с чем DeepCool Assassin IV VC Vision должен в итоге справляться лучше прочих. Кроме того, компания переработала расположение тепловых трубок — слабое место оригинального Assassin IV, конфликтовавшего с радиаторами VRM на многих платах, что сильно ограничивало совместимость. В общем, изменений достаточно.
Но по мнению производителя недостаточно, чтобы считать это полностью новой моделью. Его право. Тем более, основания есть — дизайн Assassin IV стал революционным. Первые «наемные убийцы» внешне были рядовыми двухбашенными кулерами, коих на рынке к тому моменту было уже достаточно. А «четверка» внешне представляет собой аккуратный кубик — сразу даже и не поймешь, что это всё те же две башни и два вентилятора. Оригинальная схема установки внешним вентилятором к задней стенке же приводит к тому, что это один из немногих топовых воздушных кулеров, никак не пересекающийся со слотами оперативной памяти. Правда, если установить третий вентилятор, для чего в комплекте есть крепеж, идиллия сразу разрушается — но, как правило, его и незачем устанавливать. В новой модели всё это сохранено, а вентиляторы и вовсе остались прежними. То есть это всё же модификация — с улучшенной совместимостью, улучшенным теплосъемником, дополнительными украшениями и… Как все уже догадались, немного дороже. Но нельзя сказать, что так уж радикально, да и сам Assassin IV слишком дешевым уже не был. Да и после знакомства с Noctua NH-D15 G2 этот уровень цен, честно говоря, пугать уже как-то перестал.
Паспортные характеристики, комплект поставки и цена
| Производитель | DeepCool |
|---|---|
| Название модели, ссылка | Assassin IV VC Vision |
| Код модели | R-ASN4-BKNVMD-G; EAN: 6933412729136 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA2066/2011-v3/2011/1851/1700/1200/1151/1150/1155; AMD: AM5/AM4 |
| Охлаждающая способность | макс. TDP 280 Вт |
| Тип вентилятора | осевой (аксиальный), 2 шт. |
| Модель вентилятора | DeepCool DF1202512CM / DFr1402512CH |
| Питание вентилятора | 12 В, 0,2 / 0,3 А |
| Размеры вентилятора | 120×120×25 мм / 140×140×25 мм |
| Скорость вращения вентилятора | 500—1700 об/мин (±10%), тихий режим: 500—1350 об/мин (±10%) |
| Производительность вентилятора | 134,4/98,6 м³/ч (79,1/58,06 фут³/мин), тихий режим: 108,3/79,4 м³/ч (63,76/46,75 фут³/мин) |
| Статическое давление вентилятора | 23,9/20,6 Па (2,44/2,1 мм вод. ст.), тихий режим: 15,5/13,2 Па (1,58/1,35 мм вод. ст.) |
| Уровень шума вентилятора | не более 29,3 дБА, тихий режим: не более 22,6 дБА |
| Подшипник вентилятора | гидродинамический (Fluid Dynamic Bearing) |
| Срок службы вентилятора | нет данных |
| Размеры охладителя (В×Ш×Г) | 172×144×147 мм |
| Размеры радиатора (В×Ш×Г) | 160×140×110 мм |
| Масса охладителя | 1780 г |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (7 шт. ∅6 мм), медный теплосъемник |
| Термоинтерфейс теплосъемника | термопаста в шприце |
| Подключение | вентиляторы: 4-контактные разъемы (питание, датчик вращения, управление ШИМ) в разъемы разветвителя, и разветвитель в разъем для кулера процессора на материнской плате; информационная панель: 9-контактный разъем в разъем USB 2.0 на материнской плате. |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
Описание

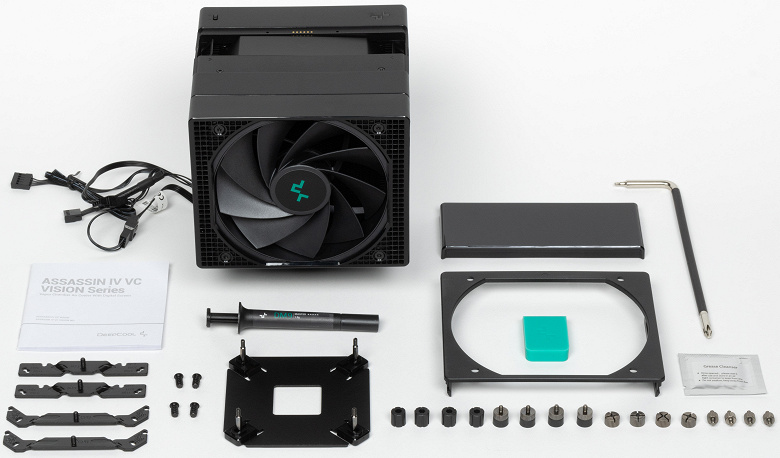

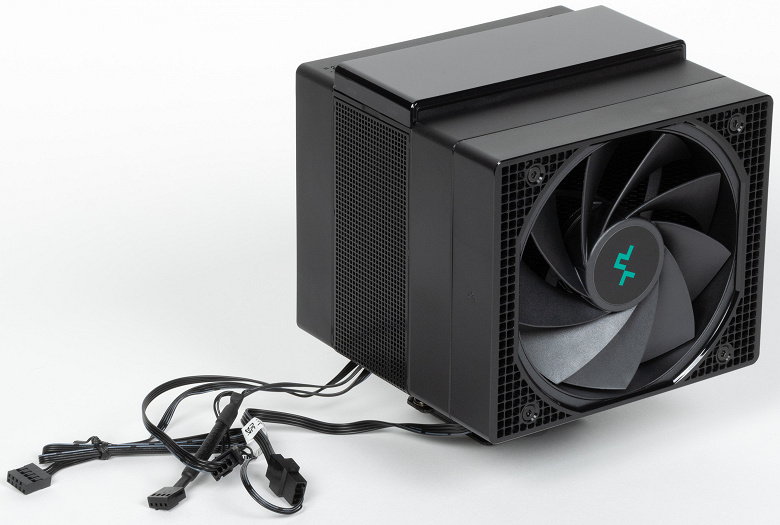

Поставляется процессорный охладитель в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка). При этом компания упаковывает все воздушные системы в одинаковые коробки, а надписи только на суперобложке присутствуют, так что когда на складской полке лежат несколько разных кулеров DeepCool, найти среди них нужный не всегда оказывается тривиальной задачей. Но обычного пользователя эта проблема, к счастью, не касается :)
В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.
Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

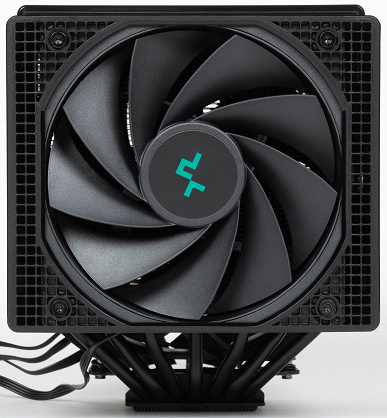

Кулер оснащен вынесенным двойным радиатором, к которому тепло от теплосъемника передается по семи тепловым трубкам диаметром 6 мм. Трубки и нижняя часть теплосъемника медные. Трубки, нерабочая поверхность теплосъемника, пластины радиатора и часть деталей крепежа имеют черное полуматовое лакокрасочное покрытие. В нашем случае черное, но в продаже уже доступна и радикально белая версия — обычно они появляются чуть позже. Верхняя часть теплосъемника изготовлена из алюминиевого сплава. Трубки к теплосъемнику припаяны, а вот пластины обходятся без пайки — хотя при такой цене можно было бы уже об этом и позаботиться. Подошва теплосъемника… непривычная :)

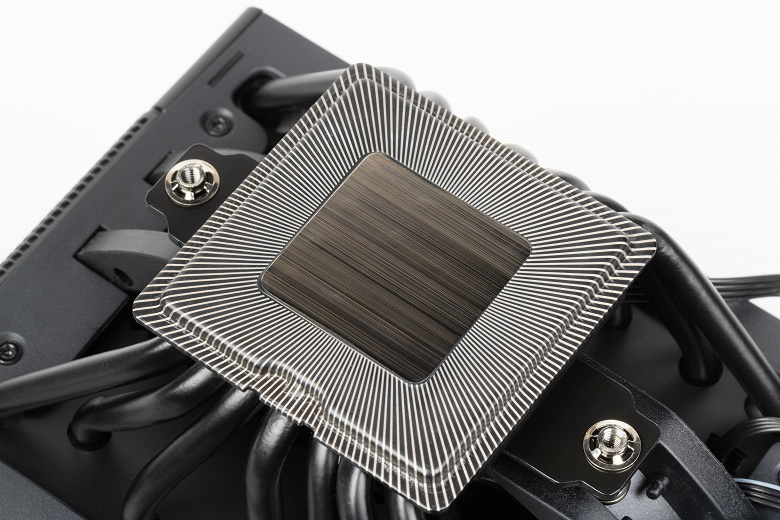

Несмотря на внешний вид, она гладкая. По сути это расплющенная тепловая трубка, имеющая прямой контакт с процессором, и снимающая с него тепло более эффективно, чем традиционные конструкции. Потенциальный минус — очень маленькое пятно контакта: всего 32×32 мм, что значительно меньше «бронекрышки» современных процессоров. Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой.
В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9–13900K:

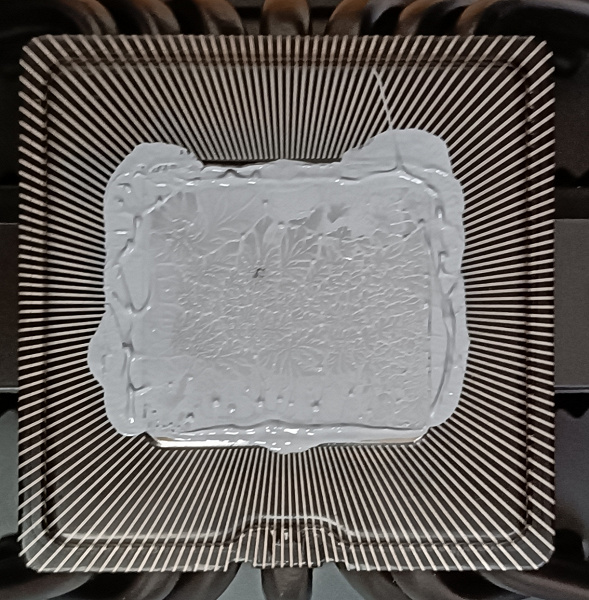

И на подошве теплосъемника:
Видно, что контакт есть только в центральной части процессора, термопаста из которой просто выдавилась на края. Соответственно — за края рабочей части подошвы. Для процессоров Intel, где основные греющиеся элементы традиционно центрированы это проблем не составит, а любителям Ryzen может и добавить новых проблем — если не сейчас, то позднее.
Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки.

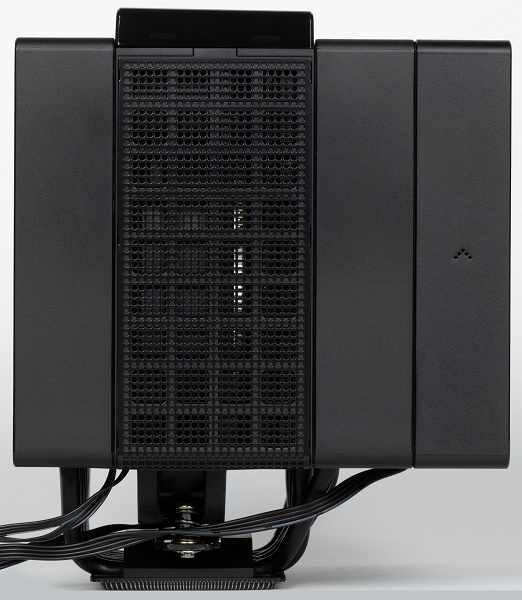

Особенностью конструкции является то, что радиатор прикрыт пластиковыми кожухами и двумя стальными сетками. В предыдущей модели третья съемная сетка с магнитным креплением устанавливалась сверху, сейчас ее там же заменила тоже съемная информационная панель. Поскольку она толще, общая высота кулера увеличилась на 8 мм — других изменений нет. А возможность снять эту панель пригодится, если потребуется извлечь вентилятор, установленный между двумя стопками пластин радиатора.

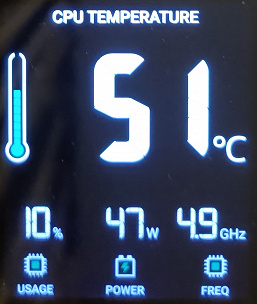

Сам информационный экран занимает лишь небольшую центральную часть всей панели. Сама она очень глянцевая — отражать будет вообще всё. Поэтому мы извиняемся за качество фотографий — их очень сложно делать, не наснимав при этом пачку селфи. С основными отображаемыми параметрами всё понятно, для быстрой оценки состояния системы их достаточно.

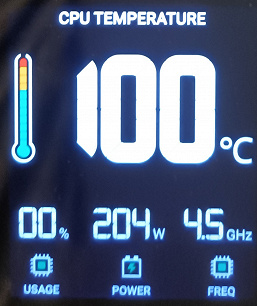

Естественно, для работы панели требуется подключение кулера к колодке USB 2.0 на плате, так что останемся мы сразу без пары таких портов. Впрочем, давно уже дефицитным ресурсом не являющихся, так что не жалко. И работает всё исключительно при запущенной утилите компании, так что ее нужно будет «запихнуть» в автозапуск. Здесь же и все настройки, коих совсем немного, причем отключение панели на наш взгляд вообще лишняя опция — ее можно и просто не подключать или даже не устанавливать (вот ограничиться обычным Assassin IV нельзя — это разные кулеры). Самое забавное, что можно отключить мигание значка термометра при перегреве, но нельзя отключить мигание индикатора загрузки — 100% на нем всегда отображается мигающими нулями. Но в целом всё симпатично и (в ряде случаев) не бесполезно.

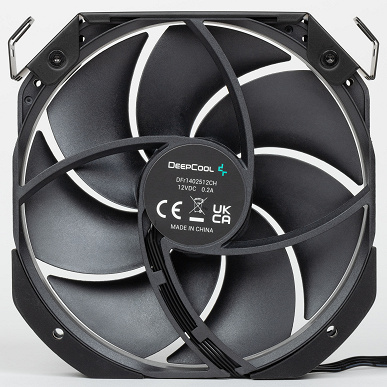

Типоразмер комплектных вентиляторов 140 мм (центральный) и 120 мм (внешний). Внешний вентилятор работает на выдув и оснащен крыльчаткой с развернутыми лопастями.
При необходимости можно установить третий вентилятор типоразмера 120 мм, воспользовавшись входящими в комплект рамкой и винтами. Но, повторимся, необходимости в нем нет, а традиционные для других кулеров вопросы совместимости с модулями памяти сразу же возникнут и здесь. Вентиляторы поддерживают регулировку с помощью ШИМ.
Если оба вентилятора, как это и предусмотрено, подключены к штатному разветвителю, то работает выбор режима работы вентиляторов — производительный или тихий. Во втором, что очевидно, скорость вращения вентиляторов снижена. Переключатель режимов расположен сверху на кожухе. Но в этом плане ничего сравнительно с Assassin IV не изменилось — если компания и планирует что-то делать с вентиляторами, то оставила это на следующий шаг (точно так же, как в линейке AK620 новые вентиляторы появились только в Digital Pro, но не Digital). Поэтому на этих моментах мы заострять внимания не будем. Главные изменения — информационная панель и испарительная камера. И если с первой всё просто и понятно по фотографиям, то влияние второй на эффективность нужно тестировать.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.
| Размеры площадки теплосъемника (Д×Ш) | 32×32 мм |
|---|---|
| Длина кабеля вентилятора | 27 (140 мм) / 20,5 (120 мм) см |
| Длина разветвителя питания вентиляторов | 50 + 10 см |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9–13900K работали на частоте 3,7 ГГц.
Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Тестируя предшественника, мы строили график для 140 мм в основном и тихом режиме, сейчас для разнообразия взглянем на поведение его 120-миллиметрового собрата. Как видим, кроме немного более высокой скорости вращения, ничего не изменилось. Отличный результат — монотонный и практически линейный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 0% до 100% и довольно широкий диапазон регулировки. А вот полностью остановить вентиляторы через ШИМ нельзя, так что в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке придется прибегнуть к регулировке напряжения.
Но это единственное, для чего к ней стоит прибегать, поскольку скорость вращения вентиляторов стабилизирована в широком диапазоне напряжений. Ниже 6 В ее можно незначительно понизить, а отключаются вентиляторы на 3,6 В (включаются обратно — на 3,9 В). Вентиляторы допустимо подключать к источнику с напряжением 5 В, но, как нам, кажется практического смысла это лишено.
Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора (-ов) кулера
Необходимость обеспечения более-менее равных условий для тестирования воздушных кулеров разных классов топовые модели традиционно приводит к такой вот забавной ситуации. На открытом стенде в условиях стабильной и невысокой температуры окружающего воздуха на постоянной частоте 3,7 ГГц процессор не перегревается даже и на минимальных оборотах вентиляторов. Но нам, напомним, важны не абстрактные температуры в каком-то определенном окружении, а возможность рассчитать что угодно по реальных характеристикам кулера, полученным в результате тестирования. Один из примеров расчетов (при заданных граничных условиях) мы приводим к каждом материале (и ниже он, как обычно, будет), а любые другие можно получить самостоятельно при помощи онлайн-калькулятора — заодно и сравнив друг с другом любые кулеры из протестированных.
Определение уровня шума в зависимости от скорости вращения вентилятора (-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер). К нему мы стабильно пришли бы при отключении вентиляторов (естественно), но несложно заметить, что это не обязательно — работа на минимальных оборотах обеспечивает шум, практически не отличимый от фонового без приборов. А вот на максимуме вентиляторы слишком тихими не назовешь, но и слишком громкими — тоже.
Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9–13900K, соответствующих этому уровню, это четкие 190 Вт. Гипотетически, если не слишком обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 200 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и нежелании видеть более 80 градусов на ядрах процессора. При снижении температуры воздуха указанные пределы для бесшумной работы и максимальной мощности возрастают. Но главное, что заметно — компания хорошо потрудилась над конструкцией кулера. Первый Assassin IV по эффективности не далеко уходил от тех же не раз упомянутых AK620 (хоть и был заметно более эффектным), улучшенный — заметно их превосходит. Но вентиляторы и радиатор остались прежними, так что это эффект от испарительной камеры и… самой по себе перетасовки тепловых трубок, как нам кажется. То есть улучшило это не только совместимость с системными платами.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9–13900K
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9–13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9–13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9–7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.
Выводы
Для правильного понимания выводов нужно вспомнить, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (или СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера не было перегрева процессора (хотя бы при 25 дБА) и была значимая разница в изменении температуры процессора.
Наше тестирование показало, что кулер DeepCool Assassin IV VC Vision можно использовать с процессорами типа Intel Core i9–13900K (LGA1700), имеющими реальное потребление порядка 190 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума и температуры процессора пределы мощности можно увеличить вплоть до… лучше воспользоваться онлайн-калькулятором по ссылке выше. Сама компания изначально размахнулась на волнительные 300 Вт TDP, потом решила, что это будет уже перебором, так что сейчас наклейка на коробке говорит о тех же 280 Вт, что и у обычного Assassin IV, хотя на практике новое решение заметно производительнее.
А достигнуть этого удалось фактически лишь небольшими доработками и исправлениями ошибок. Причем если бы не проблемы совместимости с радиаторами VRM многих системных плат, компания вряд ли занялась бы переделкой основания. И не факт, что испарительную камеру в теплосъемник встроила бы уже сейчас. А на процессорах Intel таковая, как мы убедились, ведет себя отлично. Вот на AMD возможны проблемы из-за уменьшения пятна контакта, но для проверки нужно провести отдельное тестирование. Поэтому главное в новой модели — совсем не информационная панель, хотя та отлично оживляет пейзаж, добавляя строгому черному кубику немного красок жизни. По основным же характеристикам получился один из лучших воздушных кулеров сегодняшнего дня, а оригинальный внешний вид служит отличной приправой к эффективности. Правда, при этом и цена сопоставима с другими моделями аналогичного уровня — такое совпадение вряд ли является случайным.
