Обзор материнской платы MSI MPG X870I Edge Ti Evo WiFi форм-фактора Mini-ITX на чипсете AMD X87002.07.2026 06:15

В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).

Таблица основных характеристик старших чипсетов AM5.

Примечание: * — 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

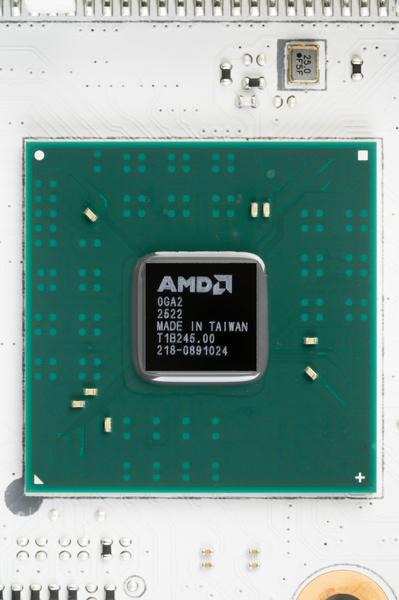

Стоит напомнить, что чипсет X870 физически представляет собой все тот же чип Promontory 21, лежащий в основе всех чипсетов X670/B650/X870. То есть AMD X870 — это по сути B650E (от процессора на слоты и порты должны идти линии PCIe версии 5.0), плюс обязательная поддержка USB4 через сторонний контроллер, при этом имеется опция разделения 16 линий для видеокарты на x8+x8 или x4+x4+x4+x4).

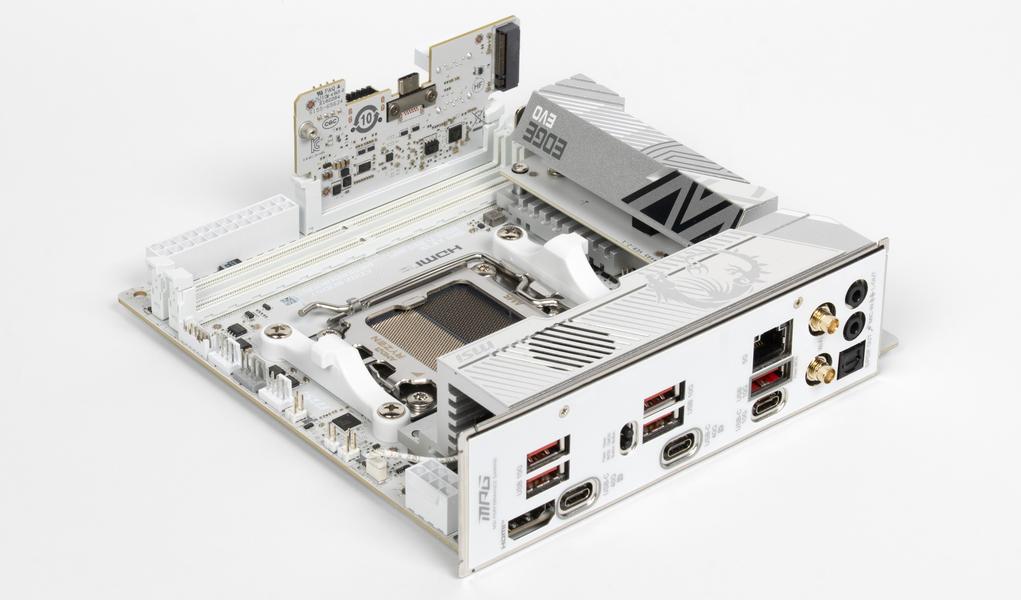

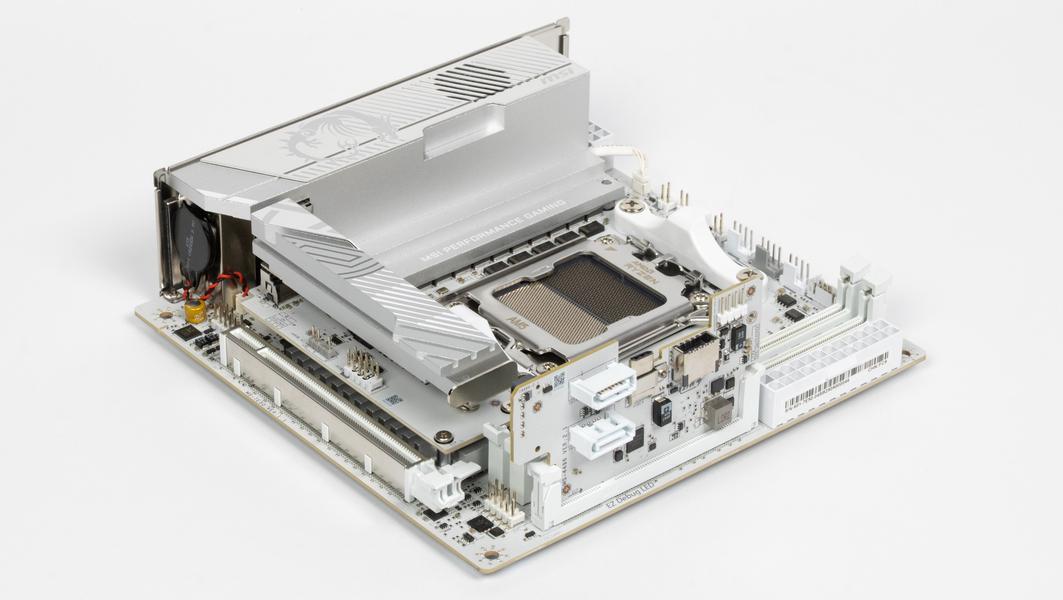

Объект сегодняшнего исследования: материнская плата MSI MPG X870I Edge Ti Evo WiFi.

Продукт принадлежит предтоповой игровой серии MPG, а с учетом форм-фактора и дорогой компоновки данная плата имеет стоимость в пределах 40 тысяч рублей. Напомню, что у MSI вся игровая линейка MAG/MPG/MEG материнских плат маркетологами поставлена выше остальных (прежде всего по стоимости), а серия MPG внутри линейки является почти флагманской.

MSI MPG X870I Edge Ti Evo WiFi поставляется в стандартной коробке с ярким дизайном серии MPG. Комплект размещен слева от платы в отдельном отсеке.

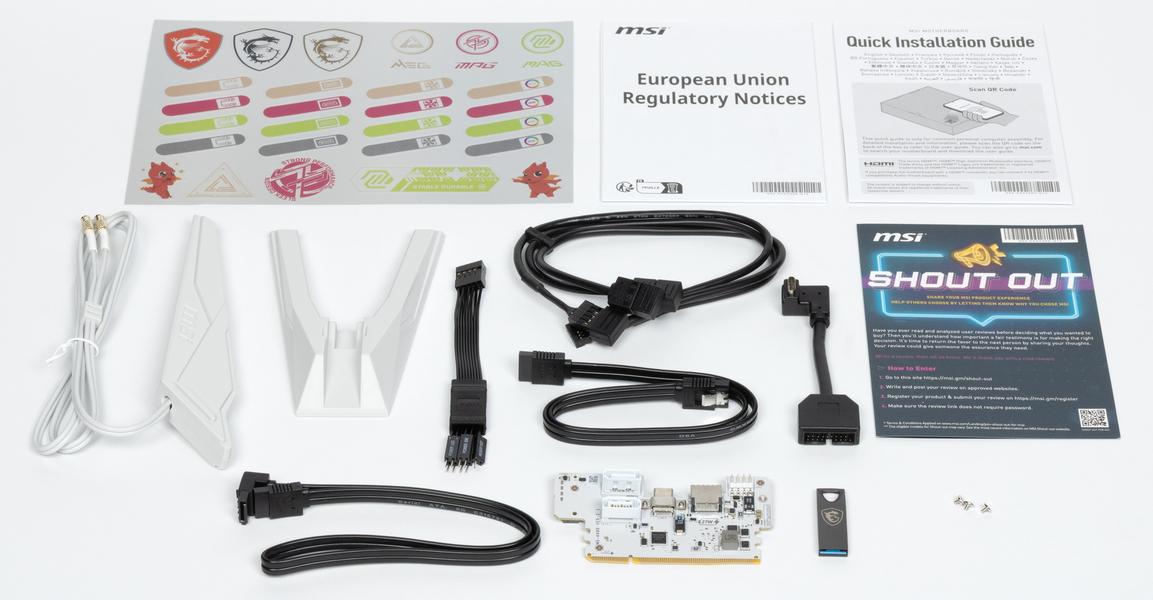

В комплект поставки входят:

• краткое руководство пользователя (детальное можно скачать с сайта производителя),
• два кабеля SATA,
• адаптер-удлинитель EZ Conn V1 для подключения вентиляторов MSI к проприетарному гнезду JAF_1,
• адаптер-удлинитель для подключения проводов от корпуса,

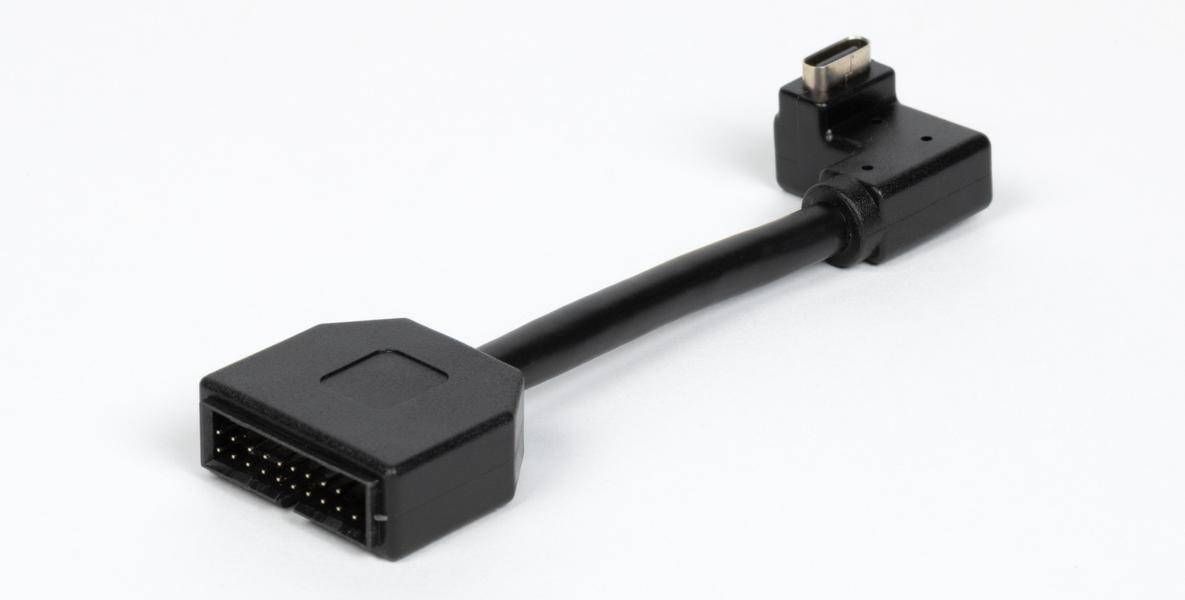

• адаптер для подключения внутреннего разъема USB 3.2 Gen 1;
• карта Xpander 5-in-1;
• запасные стойки и винты для M.2 слотов,
• антенна встроенного Wi-Fi-модуля;
• накопитель USB flash-drive с ПО;
• бонусные стикеры.

Несмотря на то, что ПО поставляется, по-любому последние версии надо скачивать с вебсайта производителя.

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

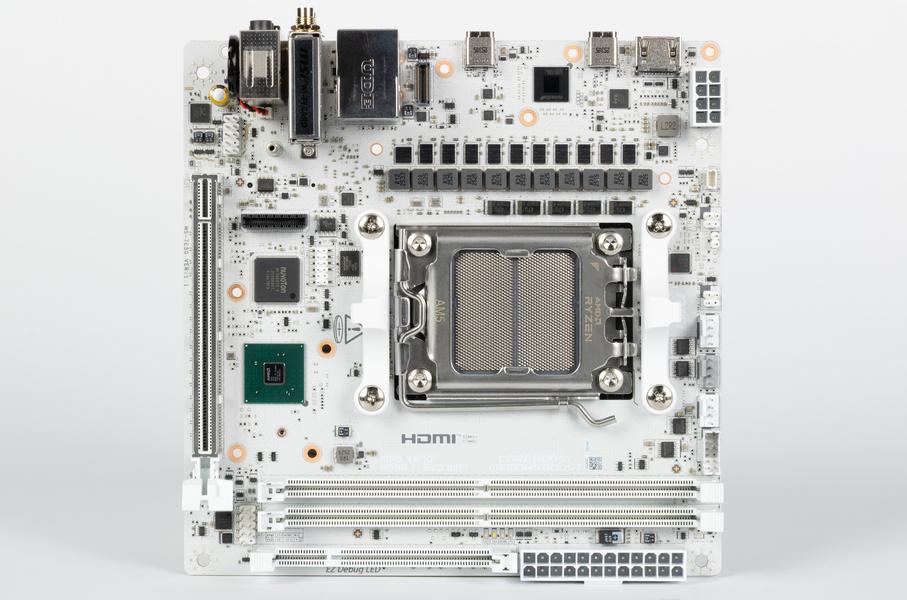

Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX — до 244×244 мм, ATX — до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MPG X870I Edge Ti Evo WiFi имеет размеры 170×170 мм, поэтому выполнена в форм-факторе Mini-ITX, и на ней имеются 4 монтажных отверстия для установки в корпус.

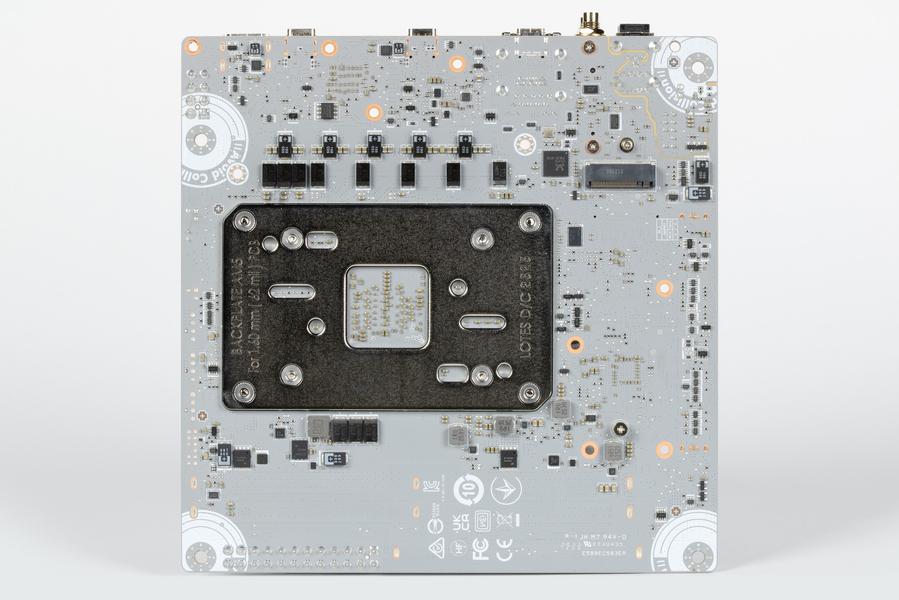

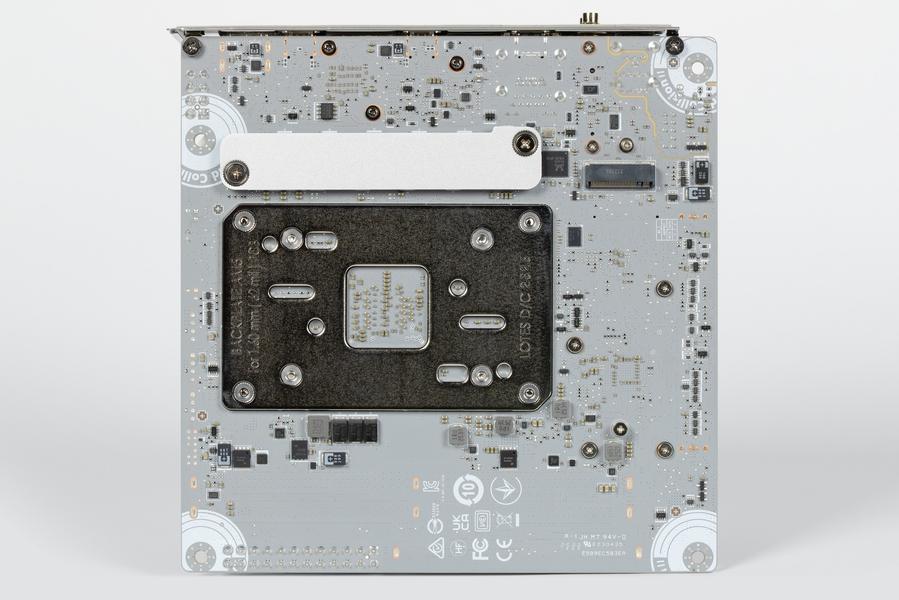

На оборотной стороне расположены некоторые электронные логические элементы, контроллеры, а также слот M.2. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

Так таковой полноформатной защитной пластины (бэкплейта) у платы нет, но в местах расположения силовых преобразователей VRM имеется небольшая алюминиевая пластина, призванная охлаждать текстолит с оборотной стороны.

На тыльной стороне платы имеются маркировки в местах потенциального нахождения стоек в корпусе для крепления матплаты.

Традиционная таблица с перечнем функциональных особенностей.

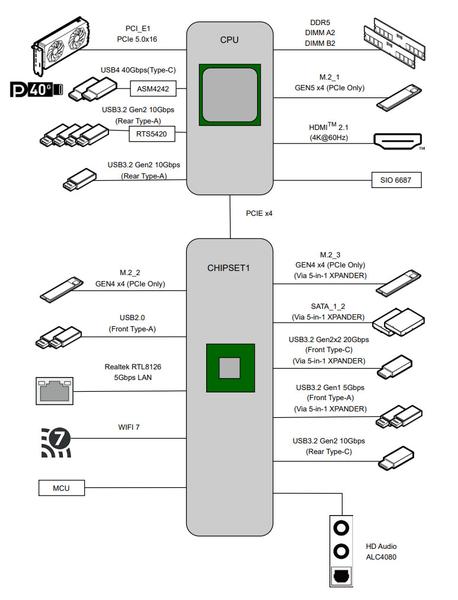

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

• 3 порта USB 3,2 Gen2 Type-C,
• 1 порт USB 3,2 Gen2 Type-A,
• 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

• 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 16 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

• 20 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 8 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

• 14 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 4 линии — это PCI-E 4.0 слот для видеокарт,
  • Осталось 6 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 2 могут конфигурироваться производителями материнских плат на выбор.

В свою очередь чипсет X870 поддерживает до:

• 6 портов USB 3.2 Gen2,
• 1 порт USB 3.2 Gen2×2,
• 6 портов USB 2.0,
• 2 портов USB4;
• 12 линий ввода-вывода:
  • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
  • линии PCIe 3.0 могут включать до 4 портов SATA .

Из этой общей суммы следует минусовать 4 линии PCIe 4.0 для обеспечения хаба USB4 — ASMedia ASM4242 (по усмотрению производителя матплат эти линии могут быть взяты или у CPU, или у X870).

Таким образом в сумме от тандема X870+Ryzen 7000/9000 мы получаем:

• 16 PCI-E 5.0 линий для видеокарт (от процессора);
• 1 порт USB 3.2 Gen2×2 (от чипсета);
• 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
• 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
• 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
• 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут идти на поддержку USB4 или образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 8 линий PCI-E 4.0 (от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов, из них 4 могут идти на поддержку USB4 (в зависимости от производителя материнских плат);
• 4 линии PCI-E 3.0 (от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: до 18 портов USB, 20 — 4 (линии на поддержку USB4) = 16 свободных PCI-E линий (включая до 4 портов SATA).

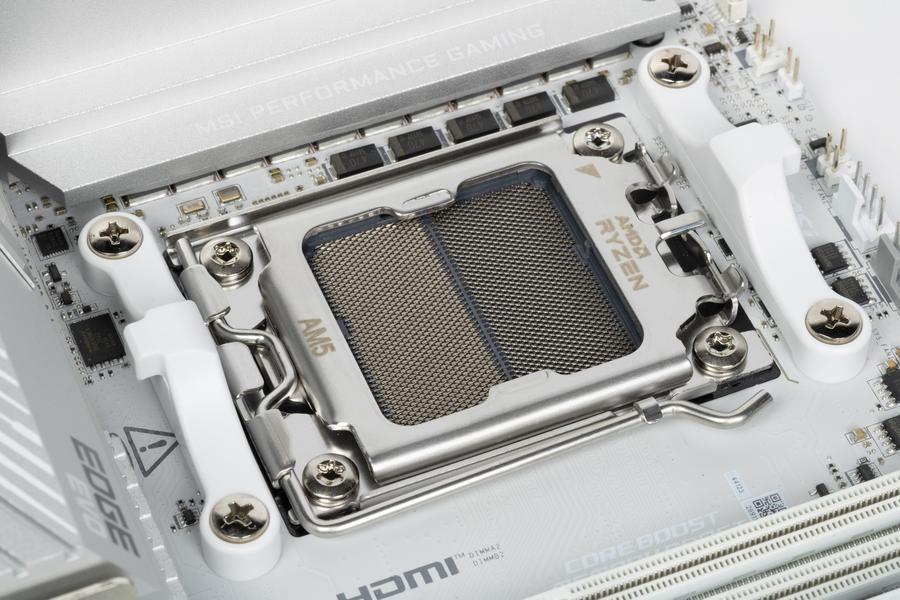

Плата MSI поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

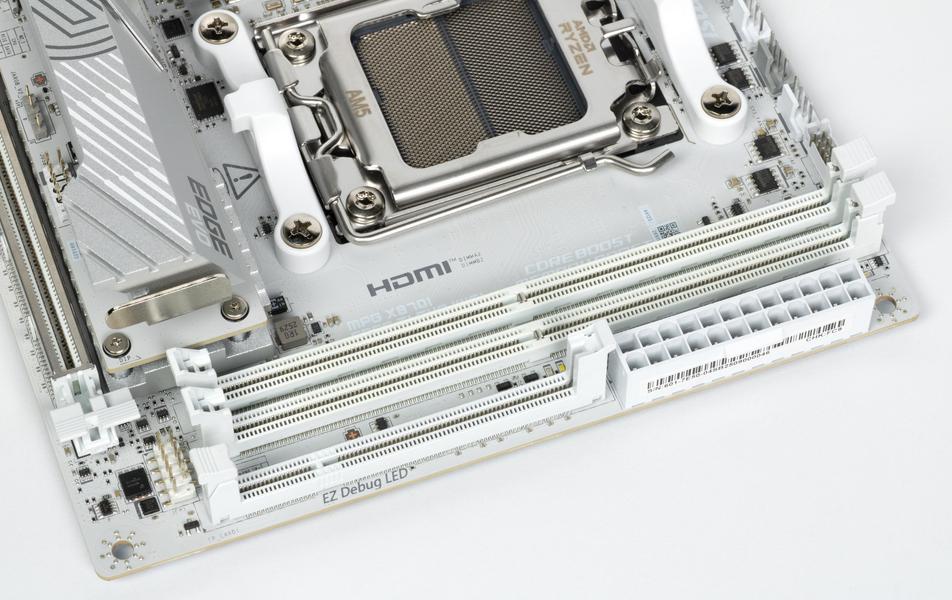

Для установки модулей памяти на плате имеется два DIMM-слота.

Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 128 ГБ. Поддерживаются модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

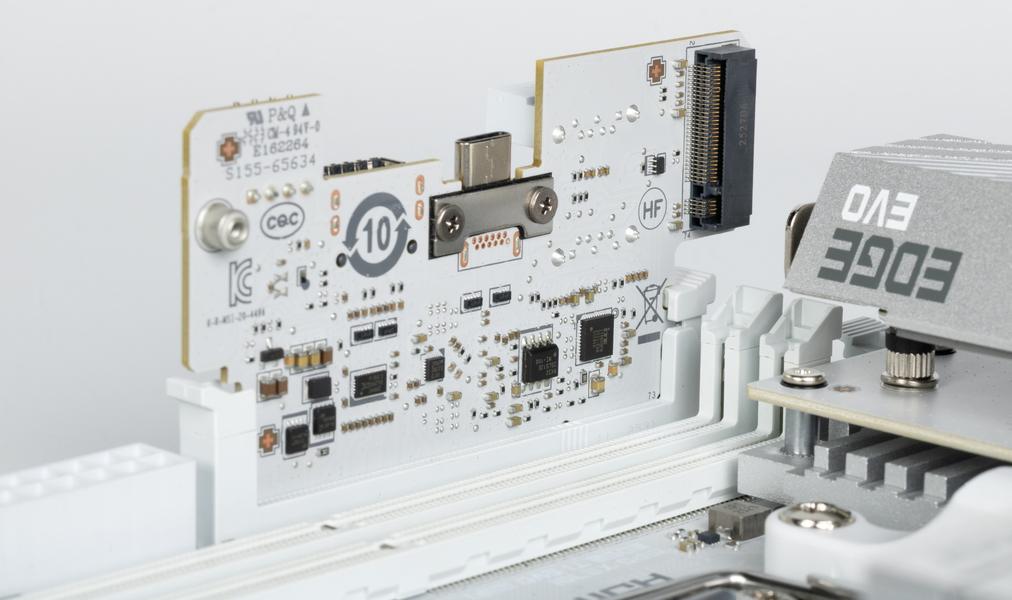

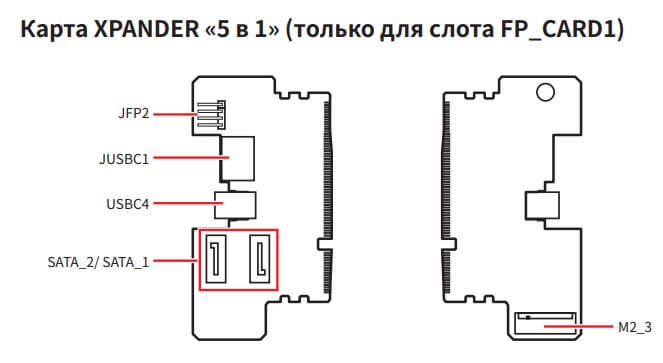

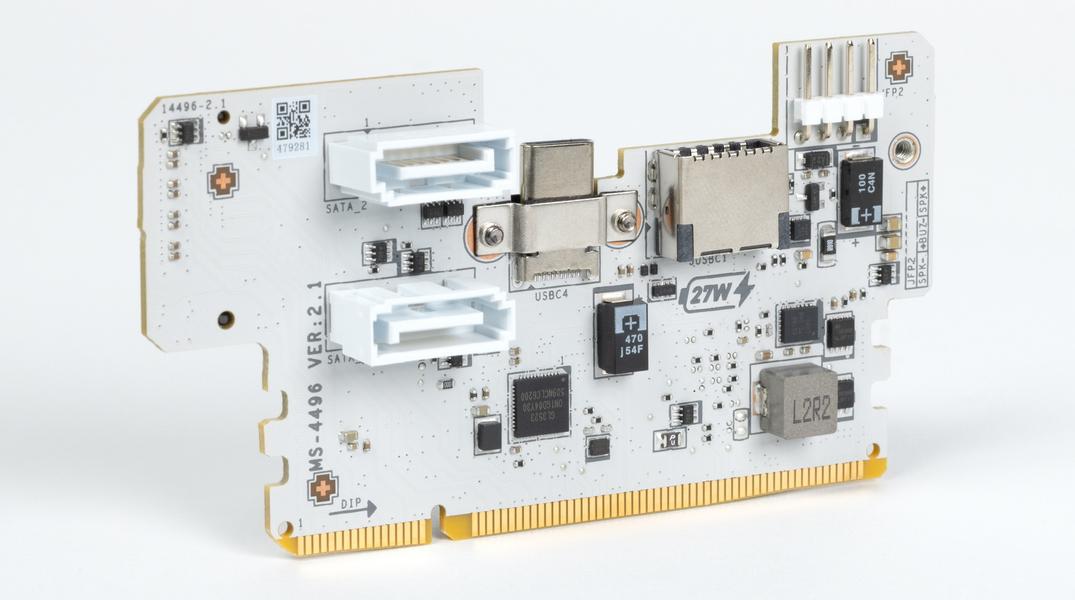

Матплата имеет особый разъем FP_CARD1 для установки поставляемой в комплекте карты Xpander 5-in-1, которая на себе несет ряд портов и разъемов.

Выше мы изучили потенциальные возможности тандема X870+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Вначале изучим распределение линий PCIe от системного чипсета X870.

• Слот M.2_2 (4 линии PCIe 4.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
• MediaTek MT7927 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
• 2 порта SATA ½ (2 линии PCIe 3.0)

12 линий PCIe (8 PCIe 4.0 + 4 PCIe 3.0) оказались занятыми. Линии USB 2.0 расходуются на поддержку BT и другие контроллеры. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

• Порт M.2 (M.2_1) (4 линии PCIe 5.0);
• Слот PCIe x16_1 (PCI_E1) (16 линий PCIe 5.0);
• Хаб USB4 ASMedia ASM4242 (4 линии PCIe 4.0)

В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины, а вот начиная с RTL4xxx, требуются уже линии USB 2.0 (как и в нашем случае).

В целом про слоты PCIe.

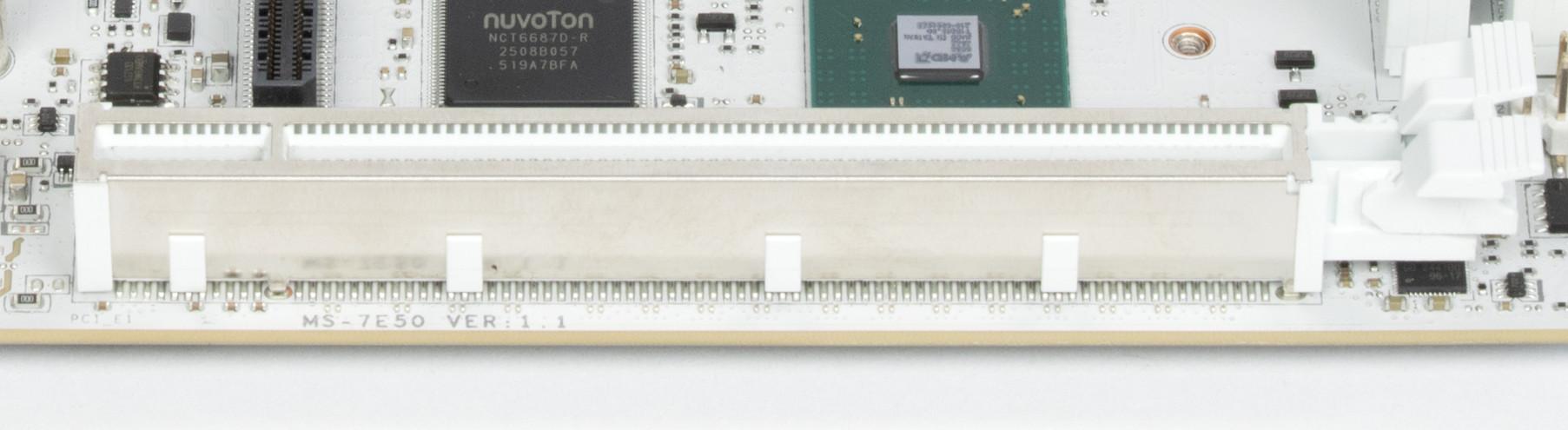

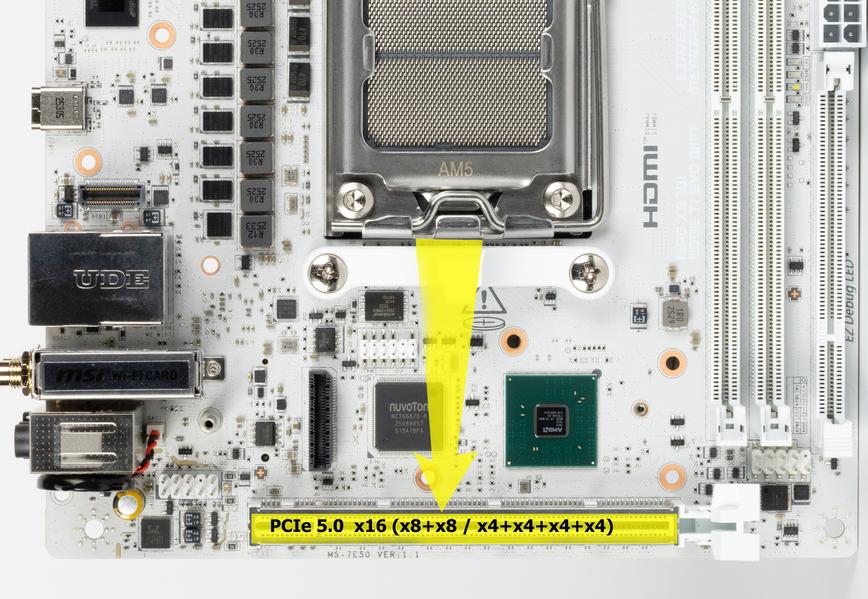

Всего на плате есть один единственный слот PCIe x16 (PCI_E1 для видеокарт или других устройств).

Как видим, перераспределений линий на этой материнке нет, поэтому мультиплексоров нет.

Слот PCI_E1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

Учитывая компактный форм-фактор матплаты, следует уделить особое внимание на подбор СО (требуется измерять свободное пространство).

Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.

Всего у платы 2 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.

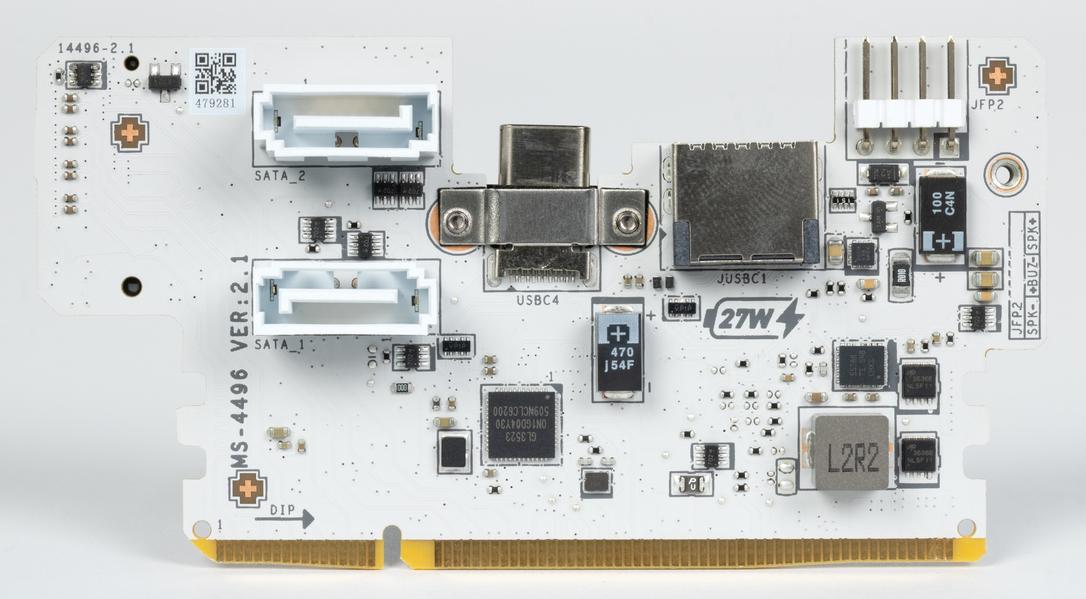

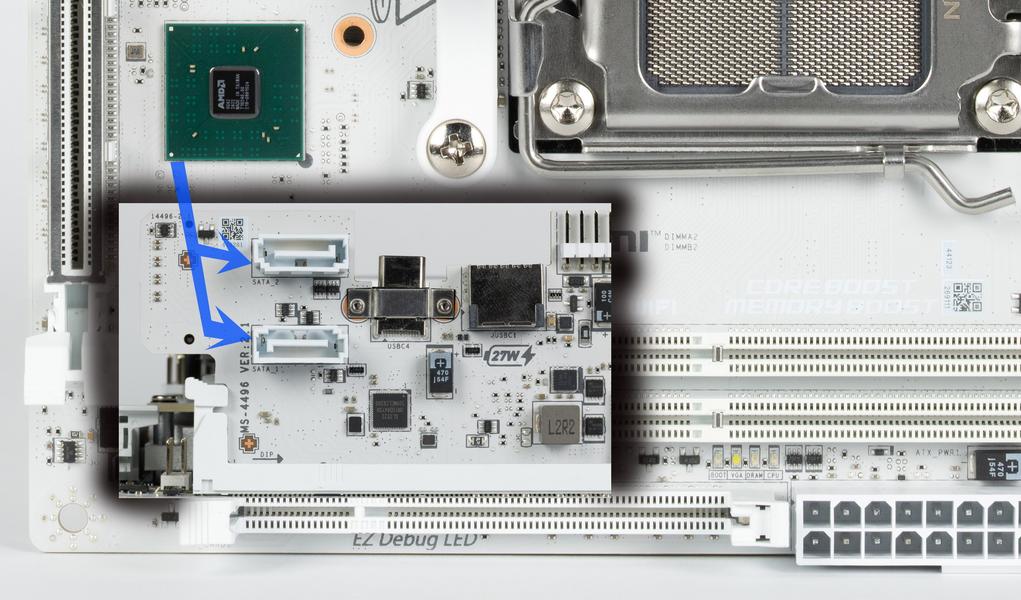

Порты SATA размещены на карте Xpander 5-in-1, ориентированы горизонтально.

Теперь по слотам M.2

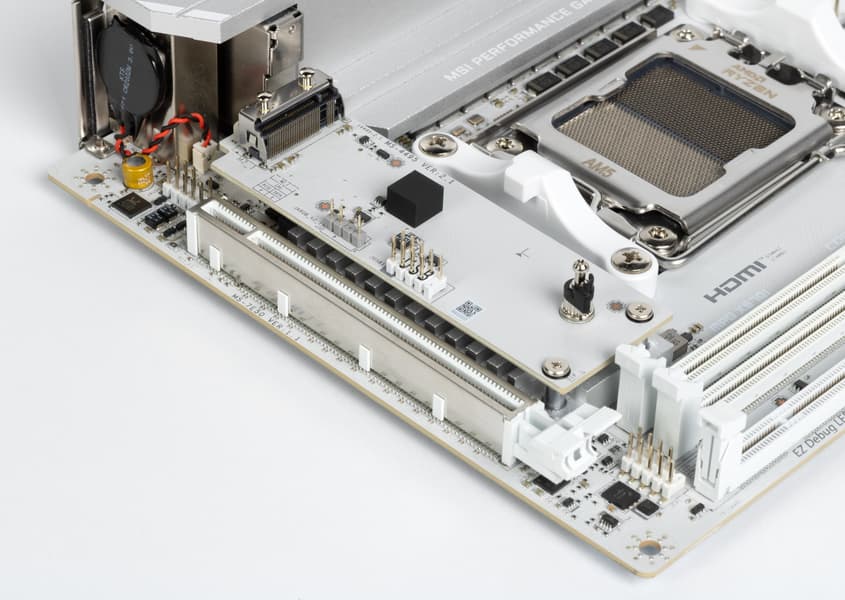

Материнская плата имеет 3 гнезда форм-фактора М.2. Все размещены на разных печатных платах. Слот M.2_1 размещен на дополнительной карте над радиатором чипсета.

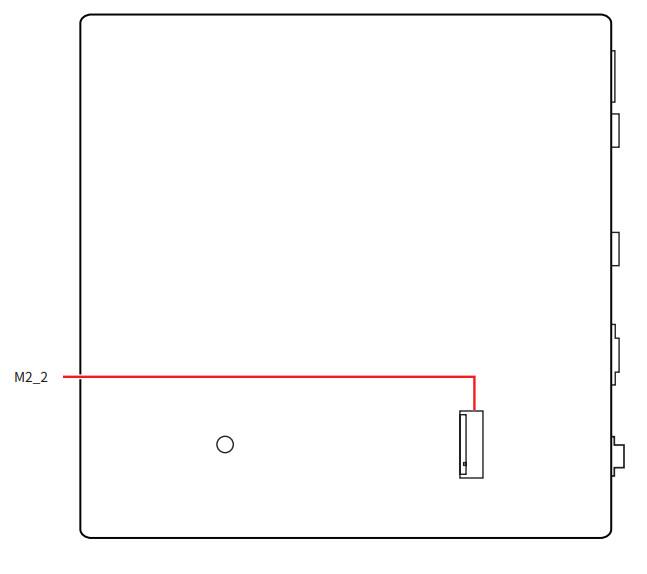

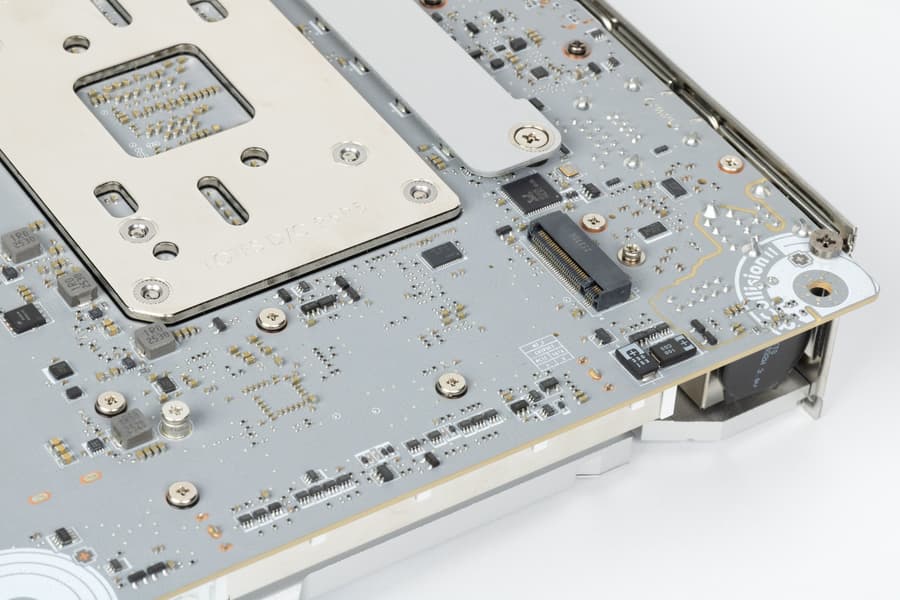

Слот M.2_2 размещен на оборотной стороне матплаты, поддерживает только односторонние модули SSD, охлаждения не имеет.

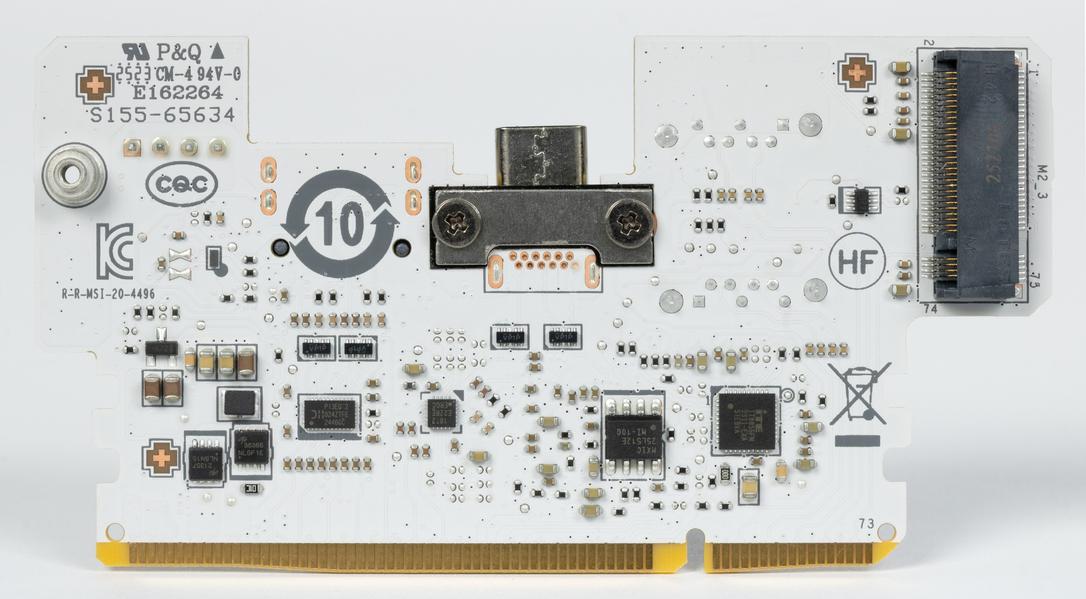

Слот M.2_3 расположен на карте Xpander 5-in-1, также поддерживает только односторонние модули и охлаждения не имеет.

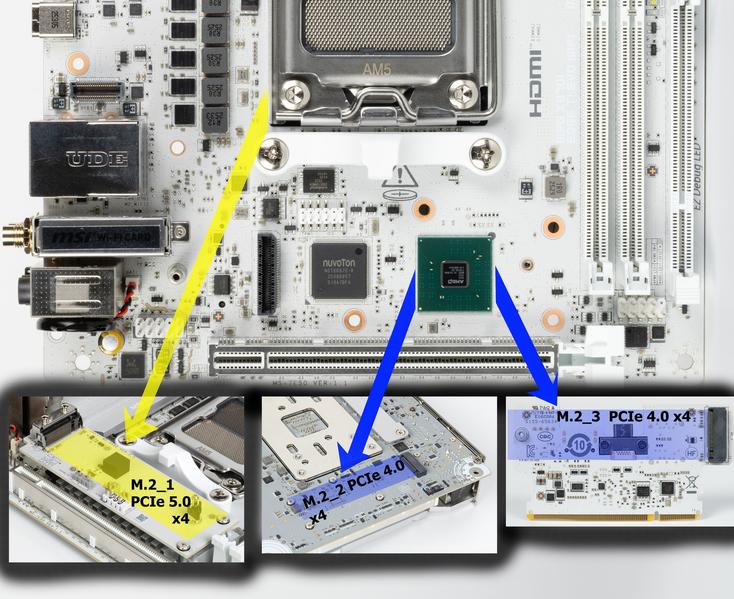

Третий слот и второй слоты M.2 (M.2_2/3) получают данные от чипсета X870, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2/3 получают PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом и поддерживают модули с размером 2280.

Поскольку нет деления ресурсов между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.

Только слот M.2_1 имеет радиатор. Остальные два слота M.2 — без охлаждения.

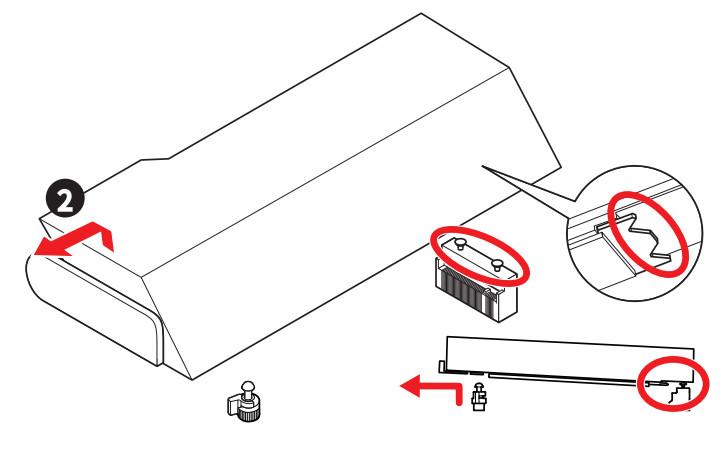

Также отдельно надо отметить, что радиатор M.2_1 удобно снимать и ставить с помощью откидывающегося запора (без завинчивания/развинчивания).

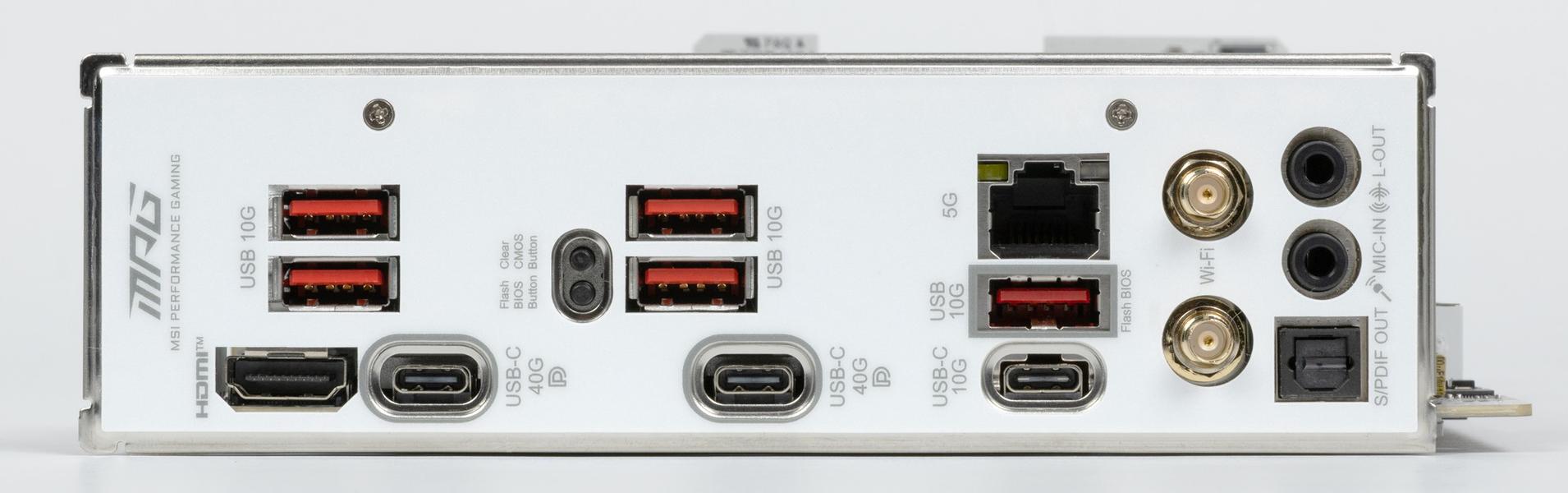

Большинство портов выведено на заднюю панель матплаты.

Повторим: чипсет X870 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2×2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0. Плюс 2 порта USB4 от стороннего хаба.

Чипсет также обладает 12ю линиями PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).

Всего на материнской плате — 13 портов USB:

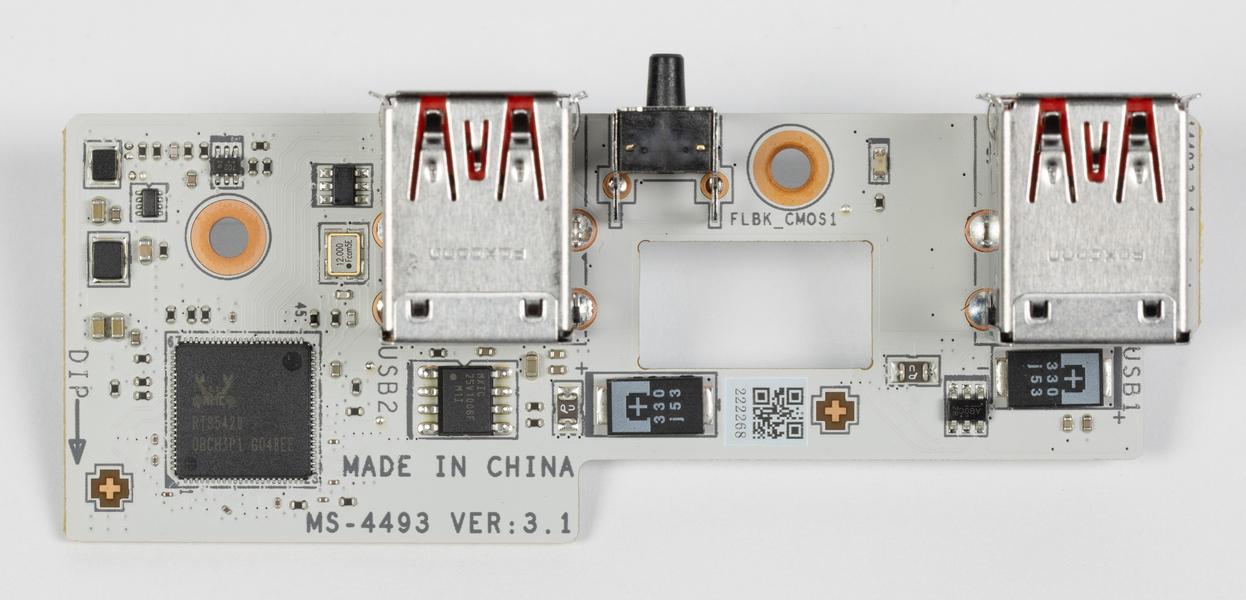

Следует отметить, что для реализации двух внутренних портов USB 3.2 Gen1 на карте Xpander 5-in-1 используется тандем из внешнего гнезда Type-C и переходника на два порта (внутренний 9-контактный разъем).

Таким образом:

Через CPU реализовано портов USB (выделенных и на поддержку):

• на поддержку контроллера Realtek RTS5420 (хаб 4х портов USB 3.2 Gen2) — 1 линия USB 3.2 Gen2;
• 1 выделенный USB 3.2 Gen2;

Через чипсет X870 реализовано портов USB (выделенных и на поддержку):

• 1 выделенный USB 3.2 Gen2×2;
• 1 выделенный USB 3.2 Gen2;
• на поддержку контроллера Genesys Logic GL3523 (хаб 4х портов USB 3.2 Gen1) — 1 линия USB 3.2 Gen1;
• на поддержку Bluetooth (беспроводной контроллер MT7927) — 1 линия USB 2.0;
• на поддержку Nuvoton NUC126 (контроллер подсветки) — 1 линия USB 2.0;
• на поддержку Realtek ALC4080 (аудиокодек) — 1 линия USB 2.0;
• 2 выделенных USB 2.0/1.1;

= 3 высокоскоростных порта и 5 USB 2.0 портов.

Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870 в данном случае реализовано 15 высокоскоростных портов.

Матплата в силу своего форм-фактора имеет малые размеры, а портов на ней размещено прилично, поэтому инженеры MSI применили свой уже излюбленный прием использования дополнительной мини-платы, которая установлена в районе задних портов в виде «этажерки». На ней размещен хаб Realtek RTS5420 и обслуживаемые им 4 порта USB 3.2 Gen2, а также кнопки сброса CMOS и перепрошивки BIOS — Flash BIOS.

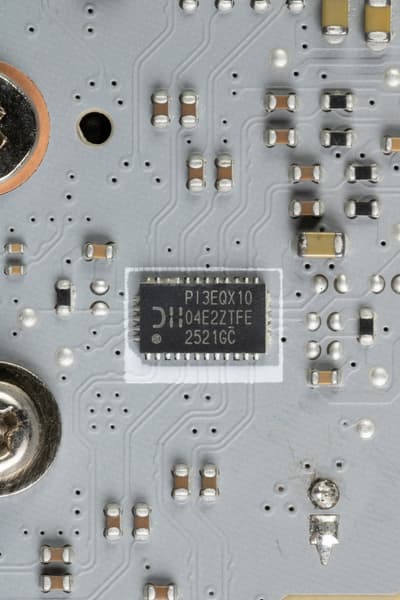

USB 3.2 Gen2 порты на задней панели, а также порт USB 3.2 Gen2×2 (внутренний Type-C) оснащены ре-драйверами (порт USB 3.2 Gen 2×2 позволяет выдавать до 27 Вт для быстрой зарядки мобильных устройств). Порты USB4 также оснащены усилителями сигнала.

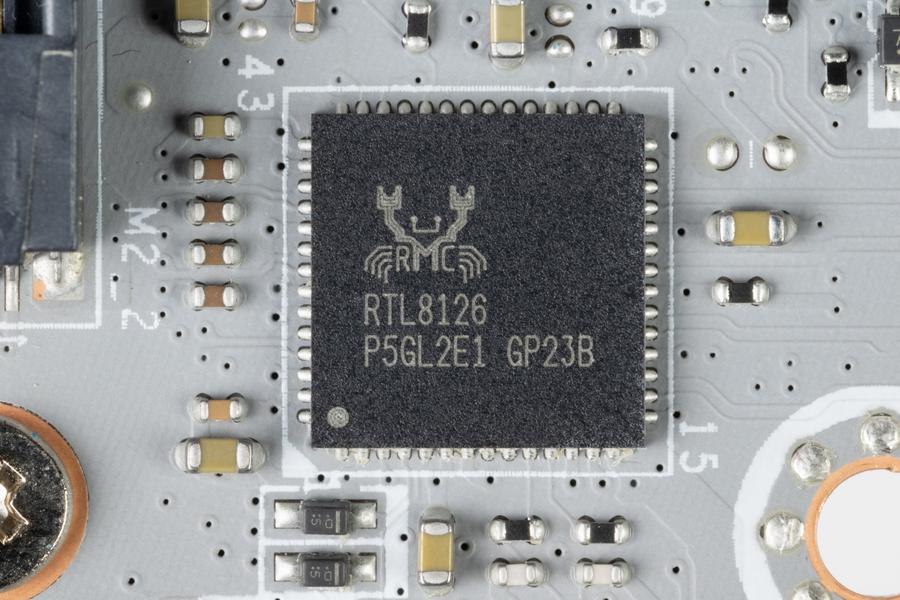

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

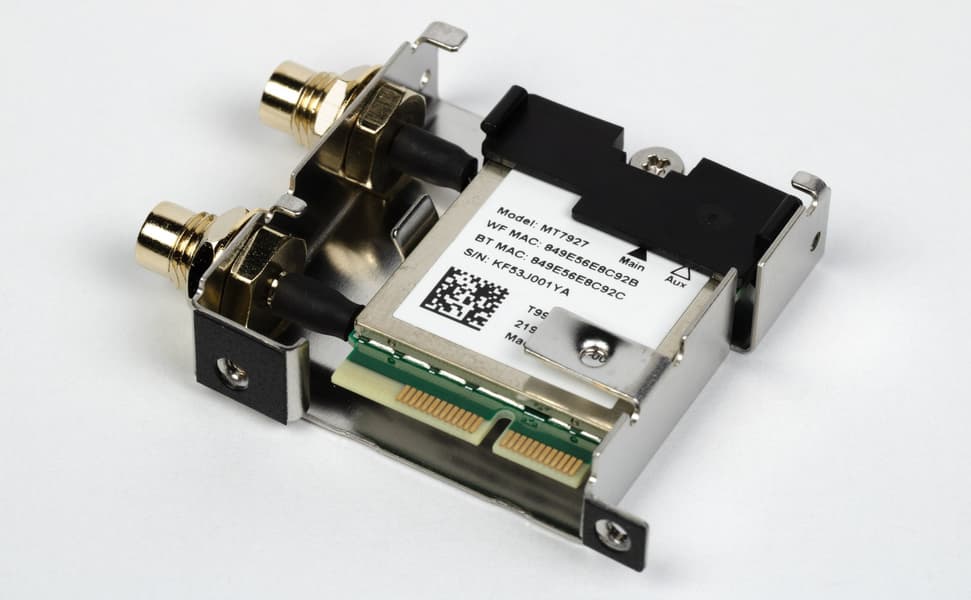

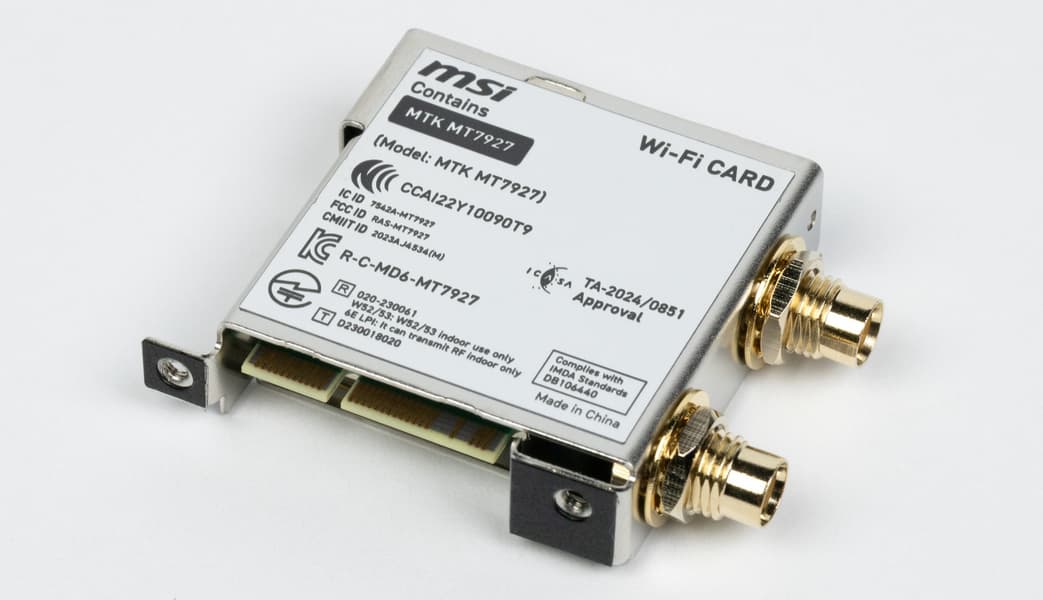

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7927, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

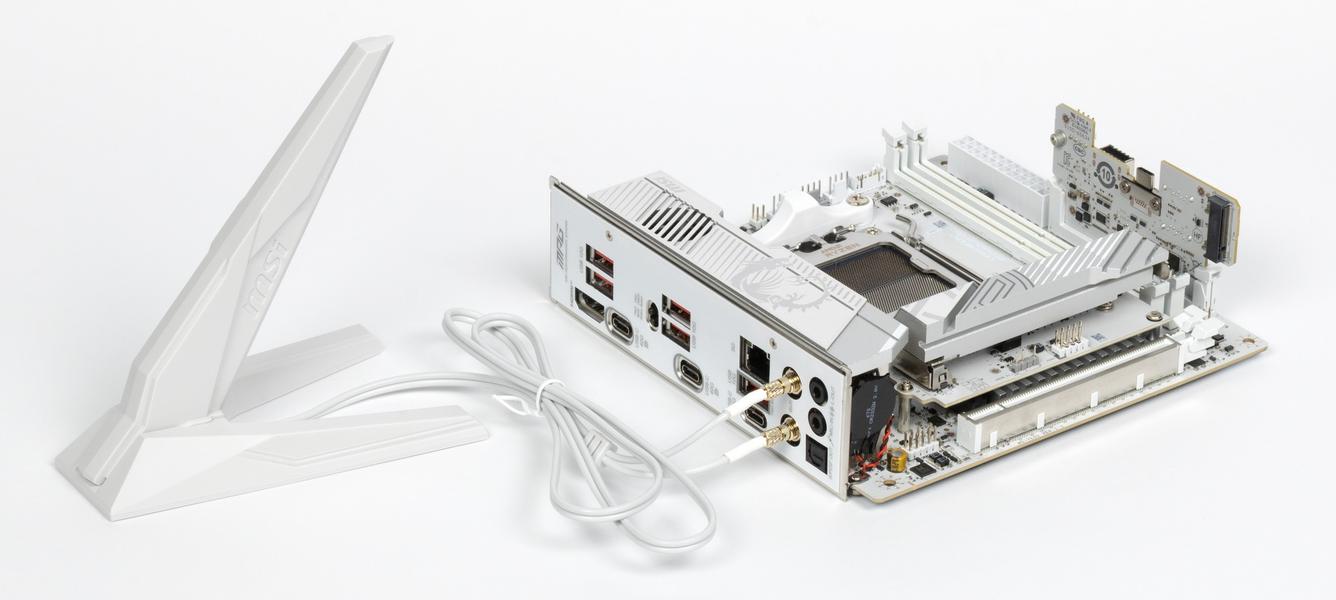

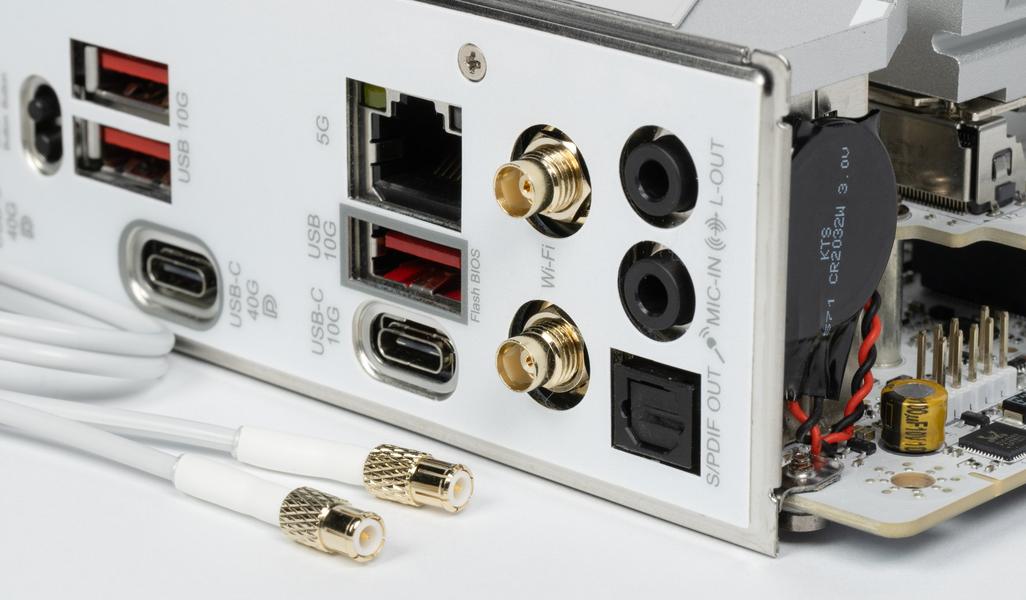

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.

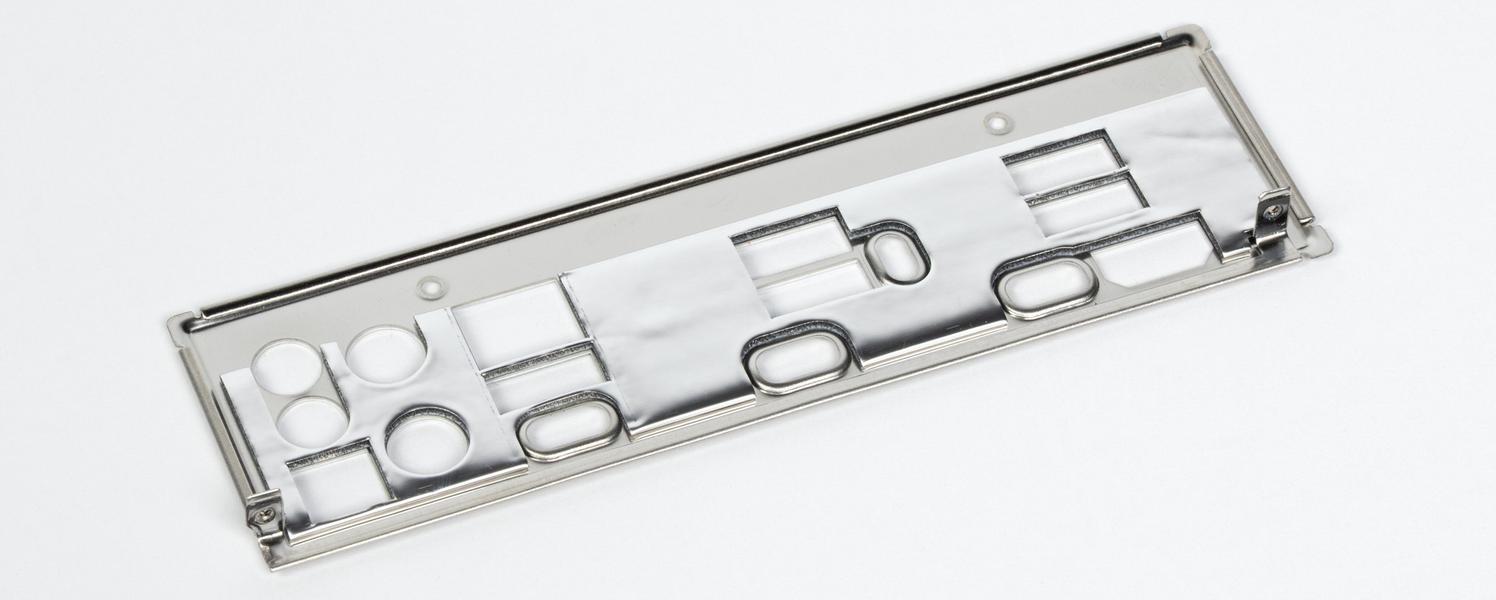

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

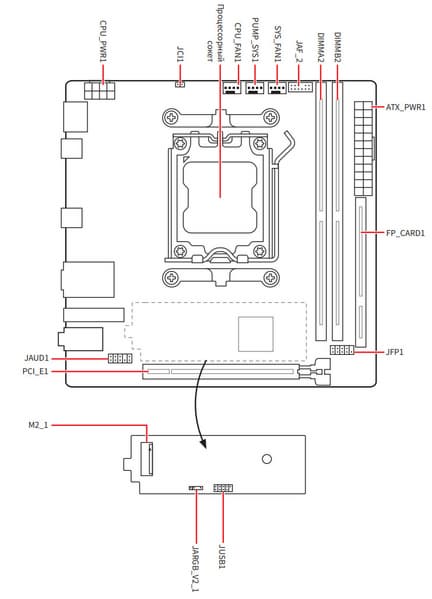

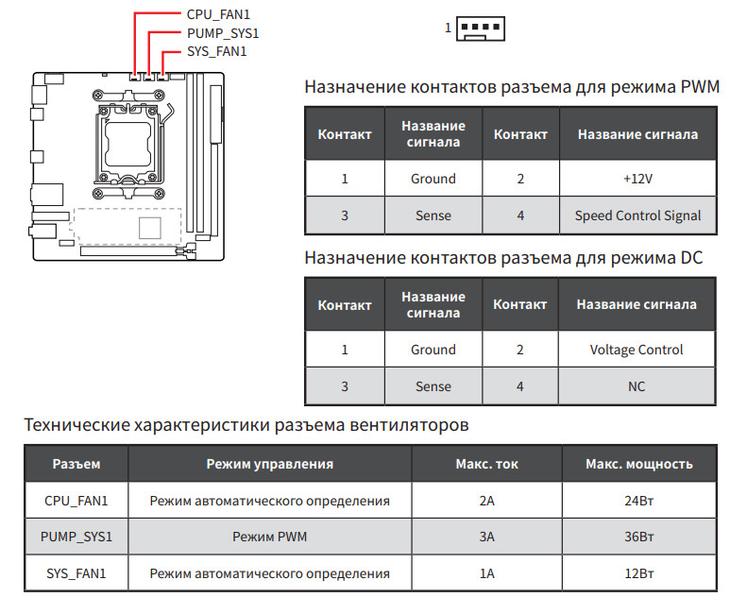

Разъемов для подключения вентиляторов и помп на самой плате — 3. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться с помощью автоматического определения.

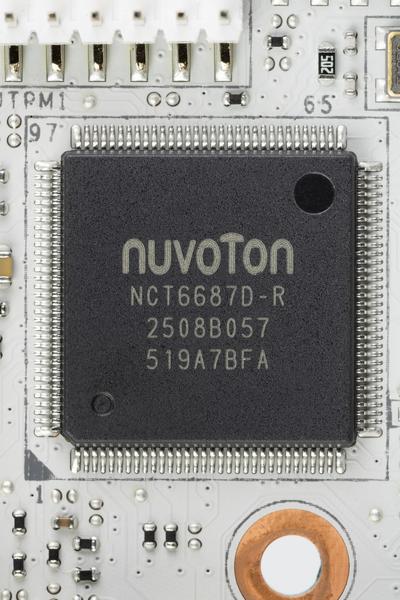

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6687.

Матплата имеет только одно гнездо вывода встроенной графики HDMI. Напомню, что у матплаты имеются 2 гнезда USB4, через которые можно также выводить графику в формате DP.

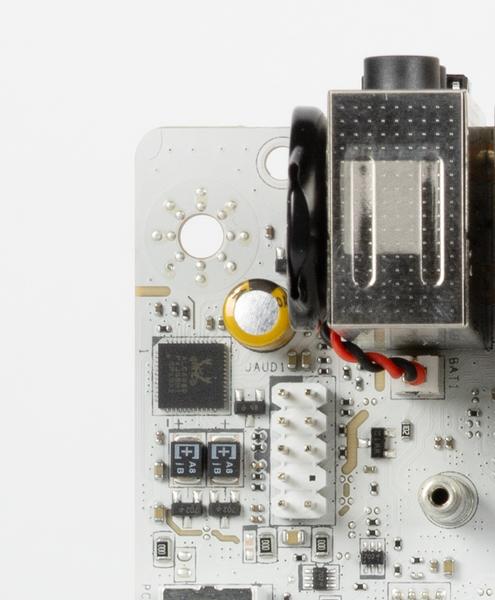

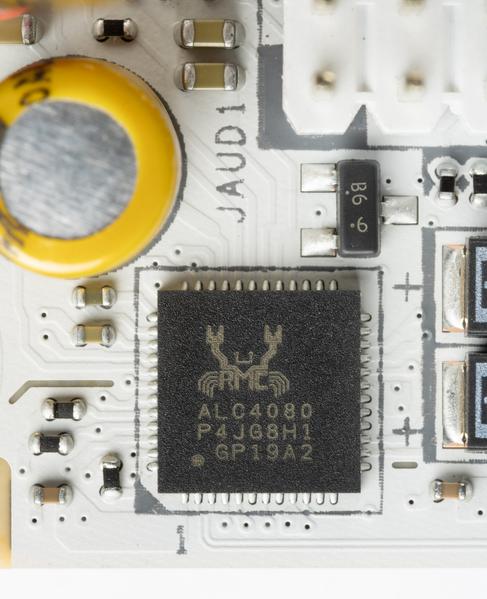

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит /384 кГц.

В аудиоцепи платы применен «аудиофильский» конденсатор.

Ни ЦАП, ни операционного усилителя нет.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов, а также оптический S/PDIF. Схемы подключения звука 5.1 и 7.1 осуществляются с помощью аудиогнезд на корпусе ПК.

Настройка схем вывода — с помощью ПО, скачиваемого с сайта производителя.

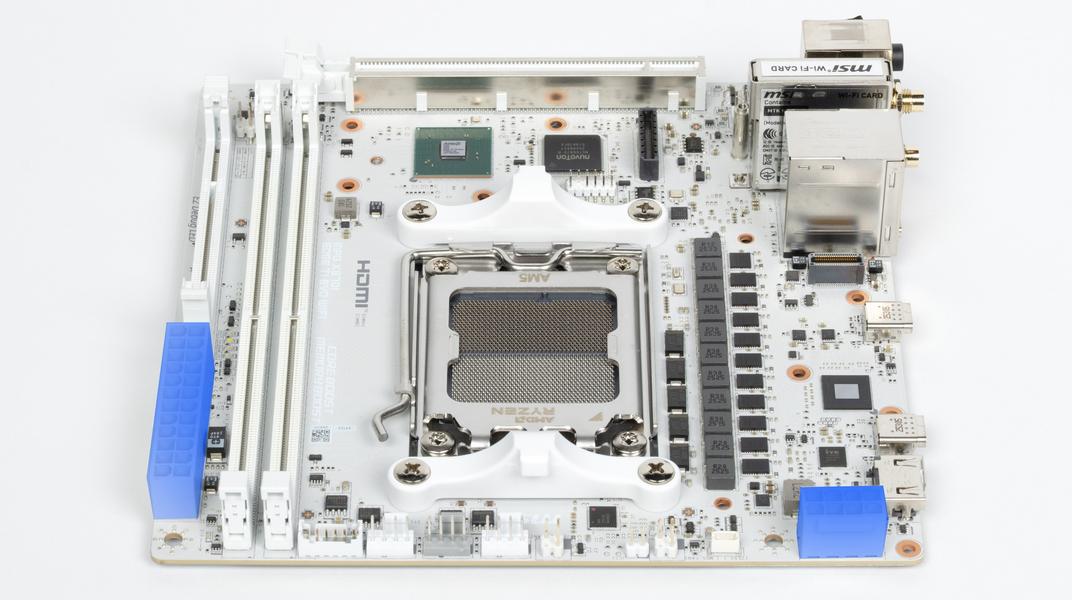

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

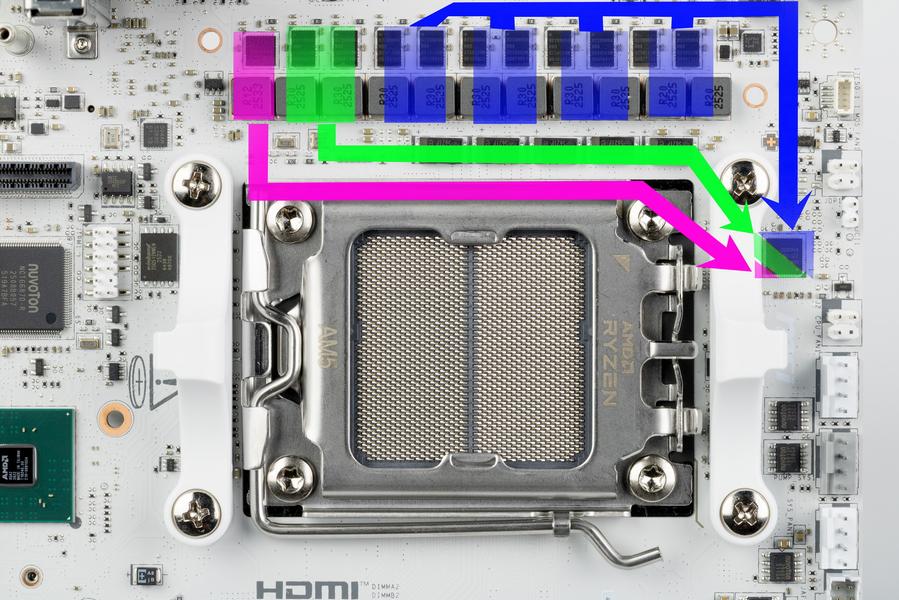

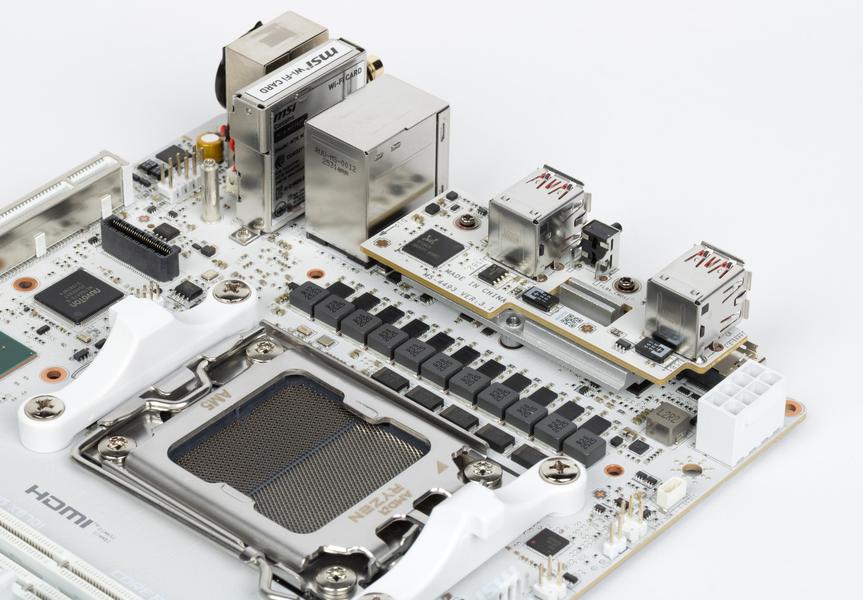

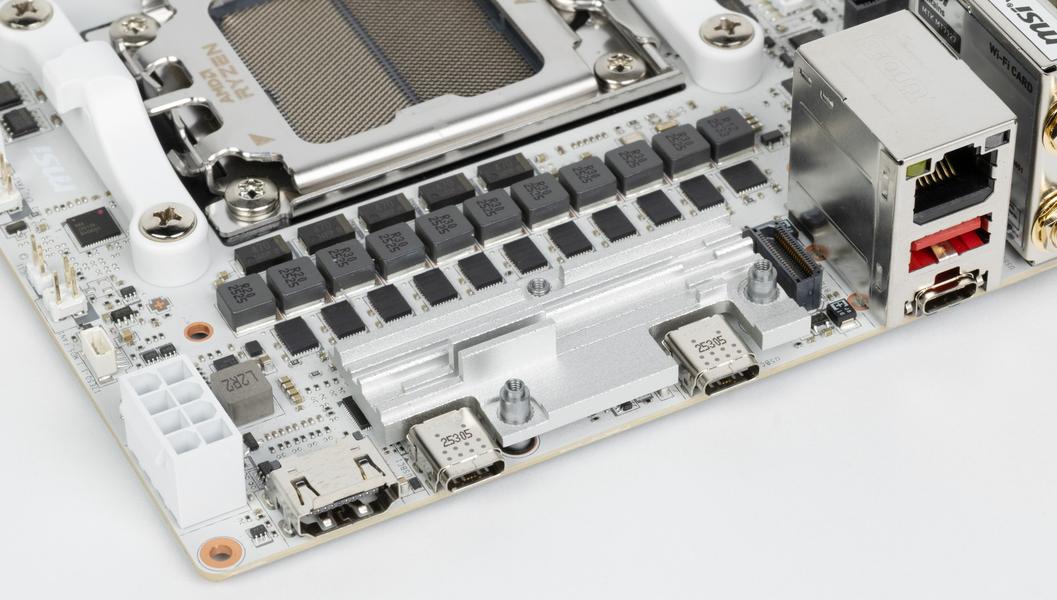

Внешне схема питания выглядит как 8+2+1: 8 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

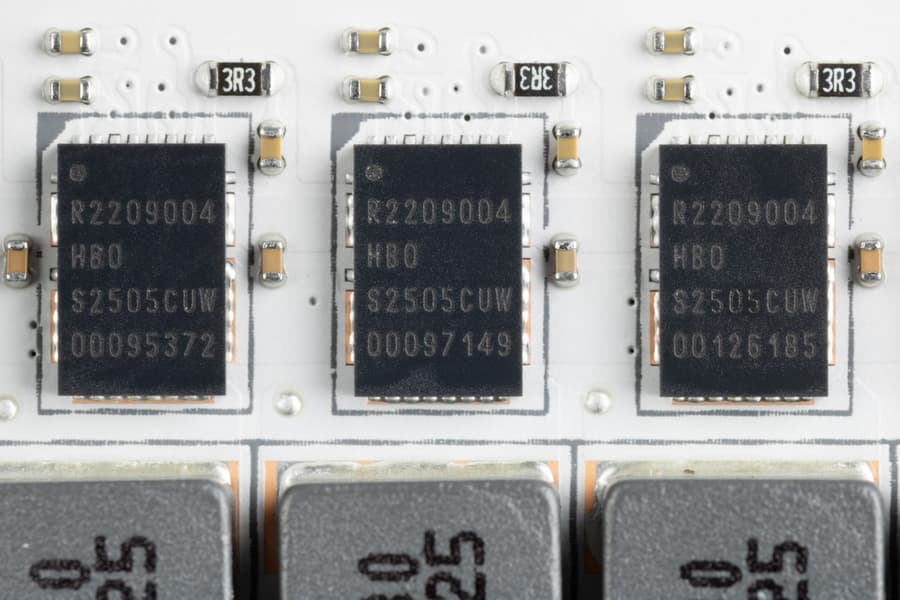

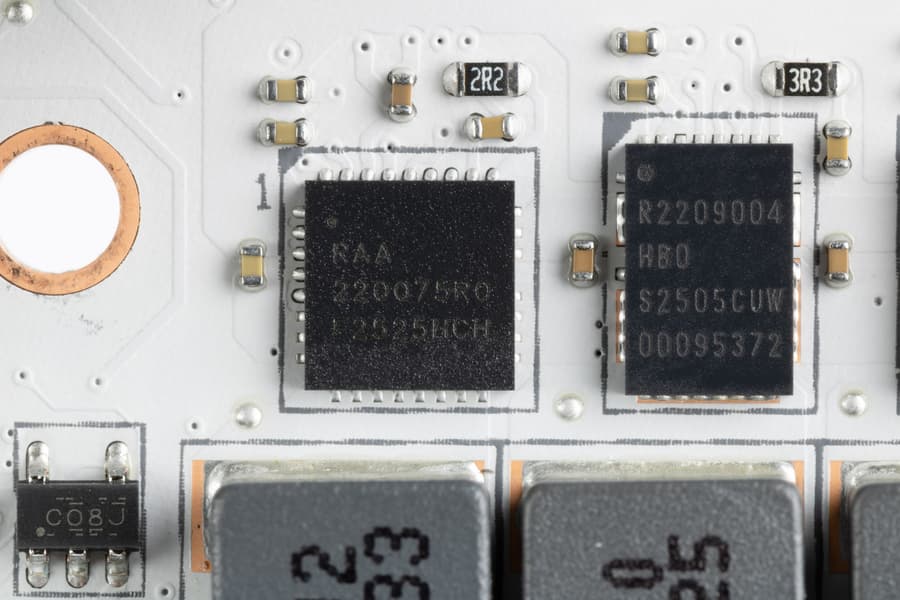

Каждый канал фазы имеет суперферритовый дроссель и в случае с VCore+SoC транзисторную сборку DrMos R2209004 от Renesas (до 110A).

Фаза питания встроенной графики имеет транзисторную сборку RAA 220075R0 (75A) того же производителя .

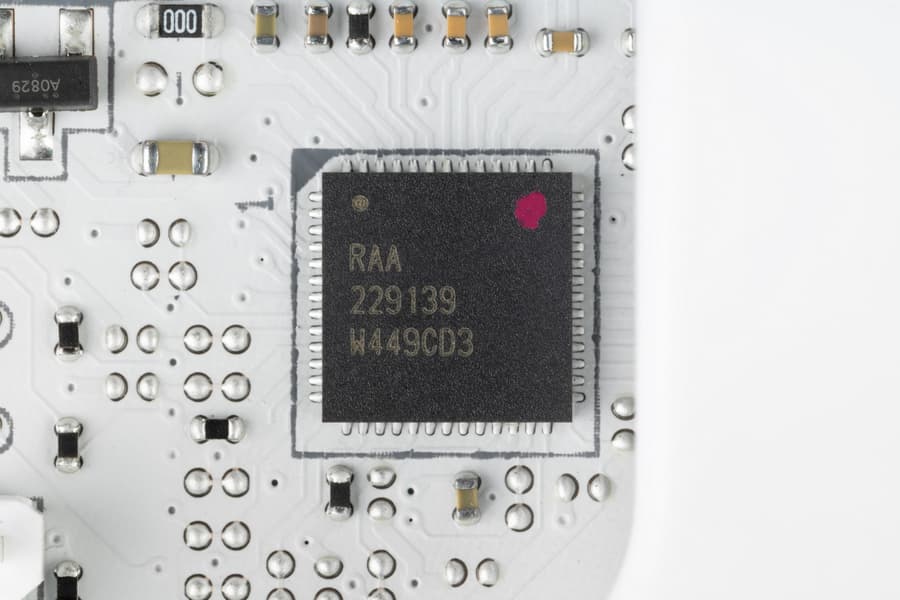

Управляет этими наборами фаз VCore, SoC и VDD_MISC (8+2+1) ШИМ-контроллер RAA 229139 от Renesas. Он поддерживает до 8 фаз питания, поэтому система питания процессорного ядра VCore исполнена по параллельной схеме (8 = 4×2), то фактически ШИМ-контроллер управляет 7ю фазами (4 VCore + 2 SoC + 1 VDD_MISC).

У данной платы два слота M.2 не имеют охлаждения, так что мы не можем сказать, что все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

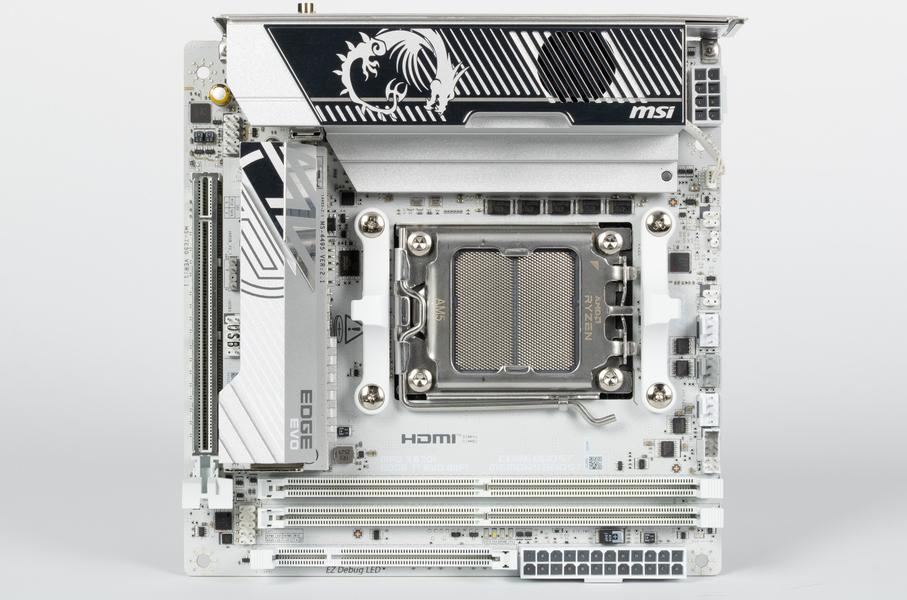

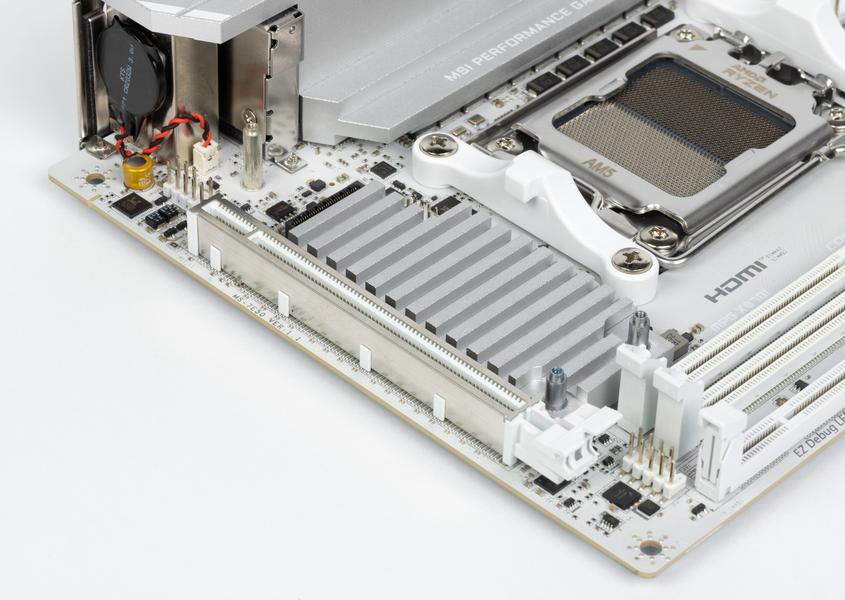

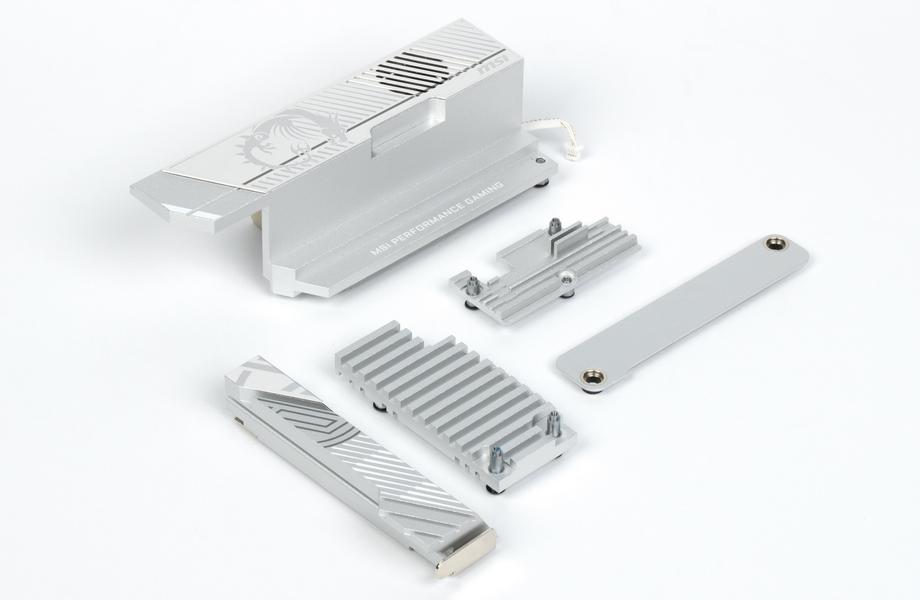

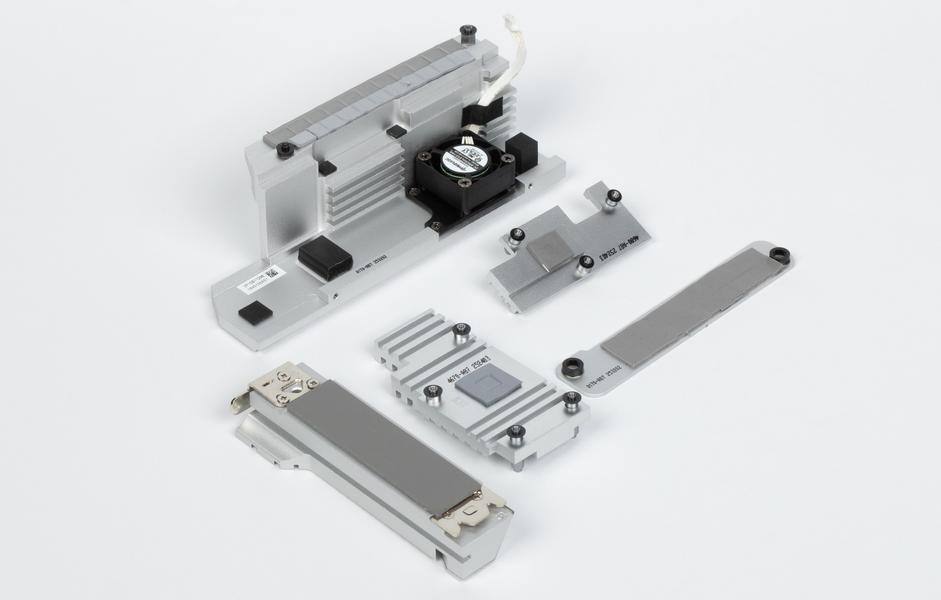

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свой раздельный радиатор, который оснащен небольшим вентилятором.

У контроллера USB4 (ASMedia ASM4242) имеется свой небольшой радиатор.

Еще раз отмечу, что только один слот M.2_1 имеет штатный радиатор охлаждения, остальные 2 слота — без таковых.

Напомню, что материнская плата не имеет бэкплейта в полном смысле этого слова, а есть лишь небольшая металлическая пластина на тыльной стороне в области преобразователей VRM.

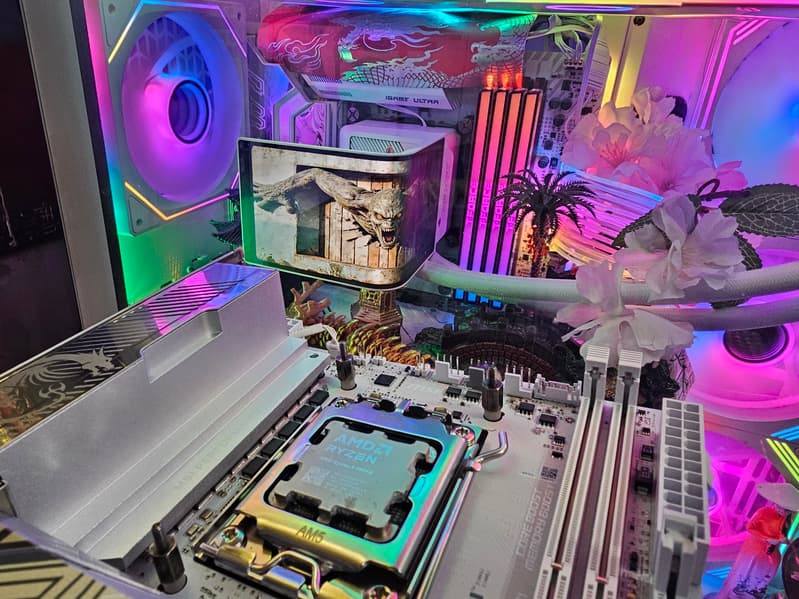

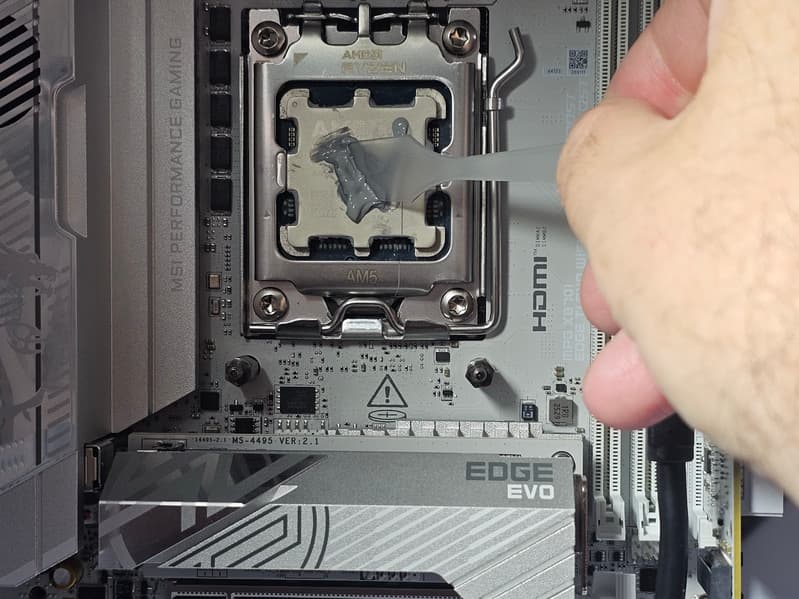

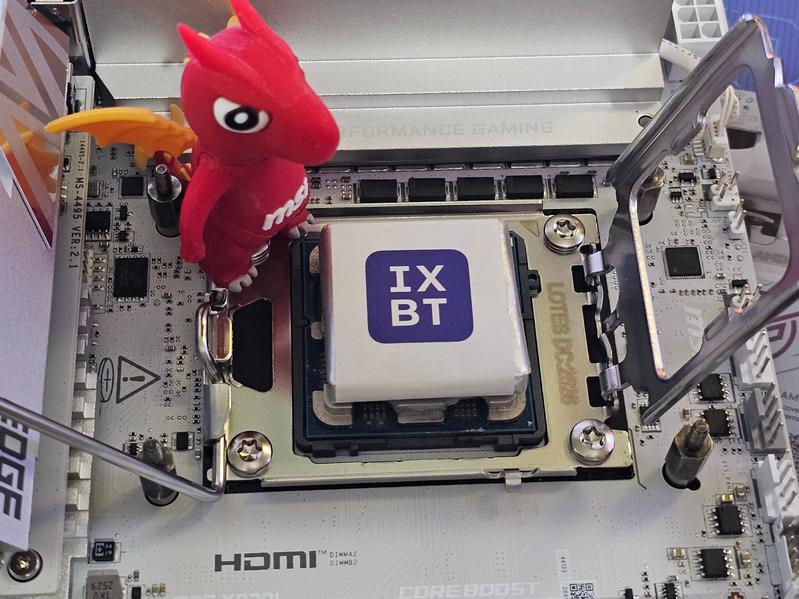

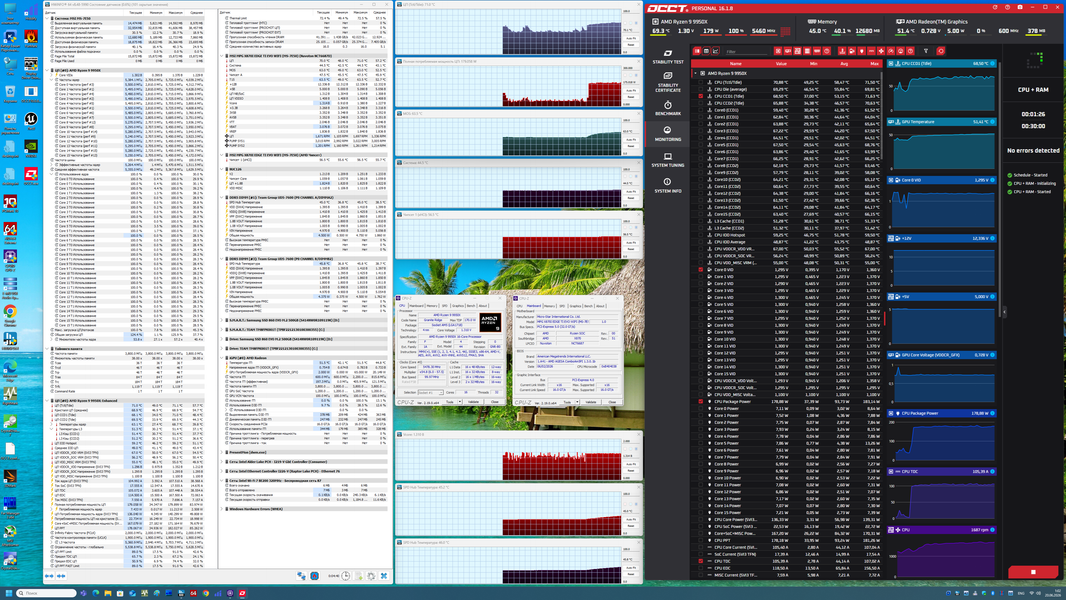

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.

Несмотря на то, что систему питания матплаты следует отнести к среднеуровневой (в силу компактного форм-фактора много фаз питания на ней не разместить), с учетом стрессовой нагрузки авторазгон процессора сработал на уровне 5,4 — 5,7 ГГц по ядрам — это просто шикарно! Максимальный нагрев процессора был ниже 72 градусов, а максимум потребления не превышал 180 Вт. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

MSI MPG X870I Edge Ti Evo WiFi — дорогая (под 50 тысяч рублей) материнская плата на чипсете топового уровня для платформы AMD AM5, спроектированная специально для компактных системных блоков. Она имеет форм-фактор Mini-ITX, но предлагает, несмотря на это, очень широкую поддержку периферии (и оба этих фактора как раз определяют ее высокую стоимость). К тому же, модель выполнена в белом цвете и может стать отличным выбором для желающих собрать ПК в белых тонах.

У платы 13 портов USB разных видов, среди них — пара USB4 и один USB 3.2 Gen2×2. Также имеются 6 USB 3.2 Gen2 (в виде портов Type-A и Type-C) и 2 USB 3.2 Gen1 (внутренние). Слот PCIe х16 получает от процессора 16 линий PCIe 5.0. Для SSD есть 3 слота M.2, один из них подключен к процессору линиями PCIe 5.0, два других — к чипсету линиями PCIe 4.0. Из-за компактных размеров материнской платы только один слот M.2 оснащен штатным радиатором.

В арсенале платы также есть 2 порта SATA и 3 разъема для вентиляторов. Система питания процессора способна обеспечить работу топовых процессоров с разблокированным множителем с очень приличным запасом на разгон. Сетевые возможности включают проводной контроллер 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
