Материнская плата Maxsun Terminator B650M WiFi6 на чипсете AMD B650: бюджетное решение формата microATX05.06.2025 09:00

Мы продолжаем изучать, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.

Исследование процессоров — в своем разделе.

Уже давно вышли системные чипсеты от AMD 800-й серии, посвященные выходу процессоров AMD Ryzen 9000-го поколения, мы уже изучали материнские платы, основанные на X870E, X870, B850, отмечали, что в целом, кроме поддержки USB4 через сторонний контроллер чипсеты 800-й серии от 600-й не отличаются, используются те же микросхемы Promontory21. Ну лишь с тем нюансом, что теперь X870 состоит из одного чипа Promontory21 и де-факто это B650E. А вот X870E в точности повторяет все возможности X670E (плюс навязанная AMD поддержка USB4), при этом B850 — это по сути B650.

Но вернемся к насущным делам. Выход материнских плат на базе чипсетов 800-й серии привел к снижению цен на аналогичные продукты на базе чипсетов семейства AMD X670/B650, а таких матплат было выпущено очень много, но поскольку в свое время они имели очень завышенные цены, до сих пор на полках магазинов имеется большое количество подобных материнок, и они уже стали очень привлекательными для потребителей. Вот потому мы продолжаем изучать матплаты на базе до сих пор актуальных чипсетов.  На сей раз в нашей лаборатории побывала материнская плата на базе среднебюджетного чипсета AMD B650.

Стоит напомнить что чипсеты B650 и B650E, как и X670 и X670E отличаются между собой поддержкой версии PCIe 4.0 для слота PCIe x16 в случае без «Е» и версии PCIe 5.0 для того же слота в случае с «Е».

Таблица основных отличий чипсетов B650 и X670.

Особенности B650/B650E X670/X670E
Совместимость с процессорами AMD Ryzen 7xxx/8xxx/9xxx Ryzen 7xxx/8xxx/9xxx
Версия PCIe (процессор) 4.0 & 5.0/5.0 4.0 & 5.0/5.0
Количество линий PCIe (процессор) 28 28
Количество линий PCIe от процессора на связь с чипсетом x4 PCIe 4.0 x4 PCIe 4.0
Версия PCIe (чипсет) 3.0 & 4.0 3.0 & 4.0
Количество линий PCIe (чипсет) 12 (8×4.0 & 4×3.0) 20 (12×4.0 & 8×3.0)
Поколение ОЗУ DDR5 DDR5
Количество каналов ОЗУ 2 2
Максимальное количество слотов ОЗУ 4 4
Максимальный объем ОЗУ 128 ГБ 128 ГБ
Количество портов SATA 6.0 Gb/s до 4 8
Порты USB 3.2 Gen 2×2 (20Gbps) до 1 2
Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до 6 8
Порты USB 2.0 до 6 12
Возможность разгона по частоте шины Да Да

Теперь возвращаемся к самой матплате.

Мы не раз уже изучали продукты от китайской компании Maxsun, однако еще ни одной материнской платы этого производителя для платформы AMD AM5 в тестовой лаборатории у нас не было. И первой стала материнская плата из бюджетной серии Terminator. Напомню, что топовая серия у Maxsun — iCraft.

Итак, перед нами Maxsun Terminator B650M WiFi6.

Плата поставляется в стандартной коробке фирменного дизайна. Комплект размещен под платой в отдельном отсеке.

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает. антенны для беспроводной связи и набор «стойка+винтик» для слотов M.2.

ПО не поставляется, однако его все равно придется скачивать с вебсайта компании ради последних версий драйверов и программ.

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

Форм-фактор Micro-ATX имеет размеры 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм.  Материнская плата Maxsun Terminator B650M WiFi6 имеет размеры 244×244 мм, поэтому выполнена в форм-факторе Micro-ATX, и на ней имеются 8 монтажных отверстий для установки в корпус.

На оборотной стороне практически пусто. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 7xxx/8xxx/9xxx под AM5
Процессорный разъем AM5
Чипсет AMD B650
Память 4 × DDR5, до 256 ГБ, до DDR5–8000 (XMP/Expo), два канала
Аудиоподсистема 1 × Realtek ALC897 (7.1)
Сетевые контроллеры 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с
1 × Realtek RTL8852 Dual Band Wireless (Wi-Fi 6E 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.2)
Слоты расширения 1 × PCI Express 4.0×16 (PCIe x16_1, CPU)
1 × PCI Express 4.0×4 (режим x4) (B650)
2 × PCI Express 4.0×1 (режим x1) (B650)
Разъемы для накопителей 4 × SATA 6 Гбит/с (B650)
1 × M.2 (CPU, PCIe 4.0×4 для устройств формата 2280/22110)
1 × M.2 (CPU, PCIe 4.0×4 для устройств формата 2280)
USB-порты 2 × USB 2.0: 1 внутренний разъем на 2 порта (B650)
4 × USB 2.0: 4 порта Type-A (черные) на задней панели (B650)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B650)
4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (B650)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (CPU)
1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU)
Разъемы на задней панели 4 × USB 3.2 Gen1 (Type-A)
1 × USB 3.2 Gen2 (Type-C)
4 × USB 2.0 (Type-A)
1 × RJ-45
2 антенных разъема
1 кнопка обновления BIOS
1 оптический аудиоразъем S/PDIF
5 аудиоразъемов типа миниджек
1 × HDMI 2.0b
1 × DP 1.4
Прочие внутренние элементы 24-контактный разъем питания ATX
1 8-контактный разъем питания EPS12V
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
1 разъем для подключения 2 портов USB 2.0
4 разъемa для подключения 4-контактных вентиляторов и помп ЖСО
1 разъем для подключения неадресуемой RGB-ленты
2 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса
1 разъем COM-порт
2 разъема для подключения управления с передней панели корпуса
Форм-фактор Micro-ATX (244×244 мм)
Ориентировочная стоимость от 14 тысяч рублей на момент подготовки обзора

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

  • 3 порта USB 3,2 Gen2 Type-C,
  • 1 порт USB 3,2 Gen2 Type-A,
  • 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

  • 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 16 линий — это PCI-E 4.0 слот для видеокарт,
    • Осталось 8 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

  • 20 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 8 линий — это PCI-E 4.0 слот для видеокарт,
    • Осталось 8 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

  • 14 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 4 линии — это PCI-E 4.0 слот для видеокарт,
    • Осталось 6 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 2 могут конфигурироваться производителями материнских плат на выбор.

В свою очередь чипсет B650/B650E поддерживает до:

  • 6 портов USB 3.2 Gen2,
  • 1 порт USB 3.2 Gen2×2,
  • 6 портов USB 2.0,
  • 12 линий ввода-вывода:
    • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
    • линии PCIe 3.0 могут включать до 4 портов SATA.

Таким образом в сумме от тандема B650/B650E+Ryzen 7000/9000 мы получаем:

  • 16 PCI-E 5.0 линий для видеокарт (от процессора);
  • 1 порт USB 3.2 Gen2×2 (от чипсета);
  • 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
  • 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
  • 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
  • 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
  • 8 линий PCI-E 4.0 (от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
  • 4 линии PCI-E 3.0 (от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).

Еще раз напомню, что чипсеты AMD B650 и B650E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае B650E получает версию PCIe 5.0, а в случае B650 — 4.0.

Поколения Ryzen 7xxx/8xxx/9xxx поддерживает как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile) (которые через Direct Over Clock Profile (DOCP) подгоняются под характеристики, заложенные в XMP), так и модули с проприетарным от AMD профилем Expo.

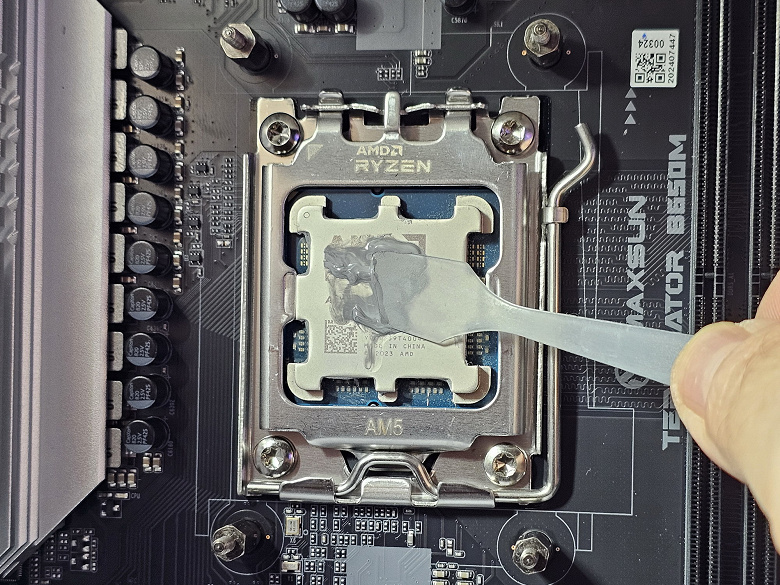

Maxsun Terminator B650M WiFi6 поддерживает процессоры AMD поколения 7000/8000/9000, выполненные под разъем (сокет) AM5.

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.

Слоты DIMM не имеют металлическую окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема B650+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B650 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

  • Слот PCIe x1 (1 линия PCIe 4.0);
  • Слот PCIe x4 (4 линии PCIe 4.0);
  • SATA 0,1,2,3 (4 линии PCIe 3.0);
  • Realtek RTL8125BG (Ethernet 2.5 Gb/s) (1 линия PCIe 4.0);
  • Realtek RTL8852 WIFI/BT (Wireless) (1 линия PCIe 4.0)

11 линий PCIe (7 версии 4.0 и 4 версии 3.0) оказались занятыми, включая 4 порта SATA от B650.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

  • Порт M.2 (M.2_A) (4 линии PCIe 4.0);
  • Слот PCIe x16 (16 линий PCIe 4.0);
  • Порт M.2 (M.2_B) (4 линии PCIe 4.0)

Все линии от процессора также заняты.

В процессоры Ryzen и встроен контроллер High Definition Audio (HDA), поэтому связь с аудиокодеками старых выпусков идет путем эмуляции PCI шины (лишь для Realtek RTL4080/4082 требуется линия USB 2.0 от чипсета). Поэтому в нашем случае Realtek RTL897 довольствуется тем, что ему выдает CPU.  Контроллер  беспроводной связи использует линию USB 2.0 от CPU.

Выше приведена полная схема распределения ресурсов по слотам PCIe и M.2. Всего на плате есть 3 слота PCIe — один в «длинном» форм-факторе PCIe x16, один PCIe x4 и один PCIe x1. При этом первый PCIe x16 получает данные от процессора и поддерживает 16 линий PCIe, остальные два слота получают данные от B650.

«Длинный» слот PCIe x16 не имеет металлического армирования, которое увеличивает надежность.

Матплата позволяет смонтировать СО любого размера. Поскольку переключений работы слотов нет, то мультиплексоры не востребованы. Как и усилителей сигнала PCIe 4.0 нет.

На очереди — накопители.

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B650 и поддерживают создание RAID.

Материнская плата имеет 2 гнезда форм-фактора М.2.

Оба слота M.2_A/B получают данные напрямую от CPU (PCIe 4.0). Все слоты работают с модулями только с PCIe интерфейсом. Оба слота поддерживают размер модулей: 2280, а M.2_A еще и 22110.

Оба M.2 слота не оснащены охлаждением.

Другие особенности на плате

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B650 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2×2, 6 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 11 линий).

И что мы имеем? Всего на материнской плате — 14 портов USB:

  • 2 порта USB 3.2 Gen2: все реализованы через CPU и один представлен на задней панели портом Type-C; второй  представлен внутренним портом Type-C

    (для подключения к соответствующему разъему на передней панели корпуса);
  • 6 портов USB 3.2 Gen1: все реализованы через B650 и два из них представлены внутренним разъемом
    на материнской плате на 2 порта; четыре — на задней панели портами Type-A (синего цвета);
  • 6 портов USB 2.0/1.1: все реализованы через B650 и представлены: 4 — на задней панели портами Type-A (черного цвета); еще 2 — внутренним разъемом
    на материнской плате на 2 порта.

Не забываем, что Bluetooth/WiFi контроллер (RTL8852) использует USB линии (1 линия USB 2.0 от CPU).

Напомню, что в данном случае аудиокодек Realtek ALC897 использует HDA (USB линии не потребляются).

Итак, через чипсет B650 реализовано высокоскоростных портов USB:

  • + 6 выделенных USB 3.2 Gen1

= 6 высокоскоростных портов. Плюс 6 выделенных портов USB 2.0.

Ну и 11 линий PCIe, выделенных на поддержку иной периферии. Итого, у B650 в данном случае реализовано 17 высокоскоростных портов.

Все быстрые USB порты Type-C оснащены ре-драйверами.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

Имеется и комплексный беспроводной адаптер на контроллере Realtek RTL8852, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

Аудиоподсистема

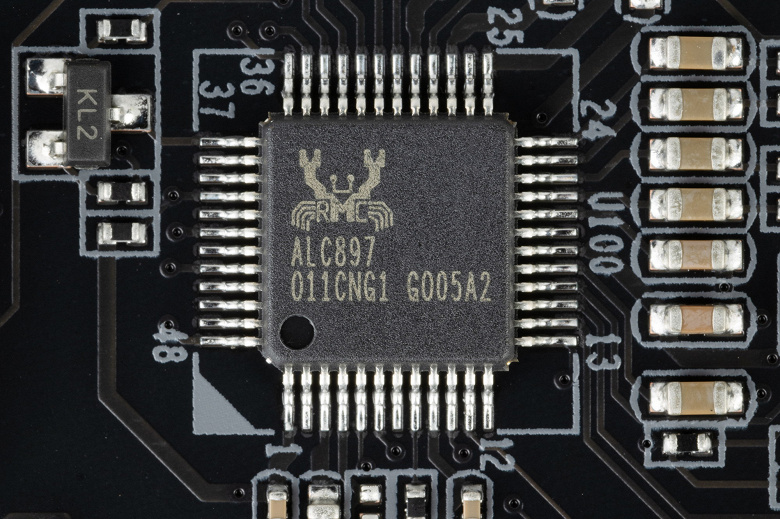

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен старый кодек ALC897 со схемой до 7.1.

Аудиоподсистема не имеет ни операционного усилителя, ни ЦАП, однако имеется вывод через S/PDIF.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще  EPS12V (8-контактный).

Внешне схема питания выглядит как 9+2+1: 9 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

Управляет фазами VCore и VDD_MISC (в сумме 10 фаз) цифровой контроллер RT3678BE от Richtek. Он рассчитан максимум на 10 фаз.

Каждая фаза VCore и SoC  имеет по транзисторной сборке SiC639 от Vishay (до 50А).

Фаза питания встроенной графики VDD_MISC имеет набор полевых МОП-транзисторов PK600-PK6B2 от Niko Semiconductor (50A).

Две фазы питания SoC управляются своим ШИМ-контроллером также от Richtek.

Теперь про охлаждение.

В данном случае не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

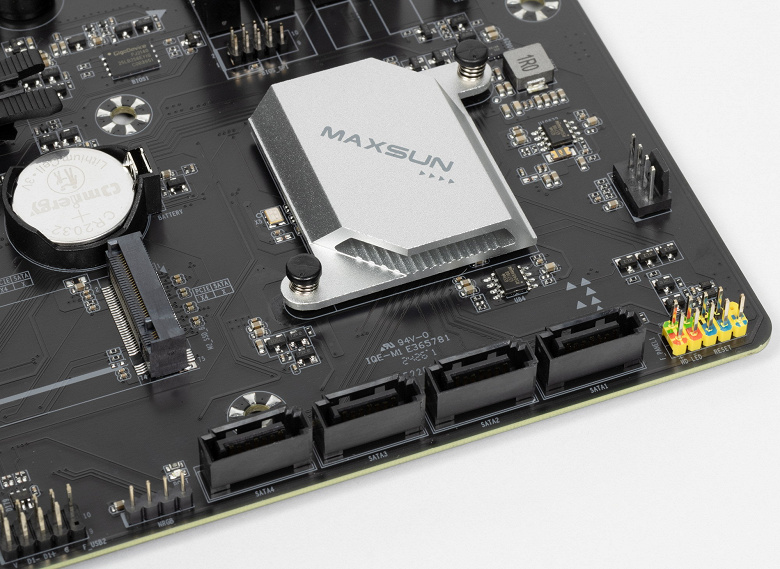

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свой и только один радиатор для охлаждения только 9 фаз из 12-ти. Почему остальные оставлены без охлаждения — вопрос к инженерам Maxsun.

А также оба M.2 слота не имеют радиаторов. И тут тоже вопрос: сейчас такие радиаторы стоят центы, и себестоимость даже малобюджетной платы не сильно пострадает от комплектации ее подобными охладителями.

Подсветка

Все о внешней красоте

Программное обеспечение под Windows

Фирменное ПО Maxsun

Настройки BIOS

Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)

Конфигурация тестовой системы

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами OCCT (CPU+RAM).

Мы видим, что авторазгон сработал неплохо для Ryzen 9 9950X (до 5,1 ГГц — это просто очень хороший уровень подъема частот для матплаты со столь скромной системой питания)… При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было. Хотя было очевидно и логично видеть нагрев блока VRM до 72 градусов (и это еще непонятно — в каком месте установлен датчик температуры: в той части, что имеет радиатор, или в той, что без охлаждения).

Выводы

Материнская плата Maxsun Terminator B650M WiFi6 представляет собой бюджетное решение c ценником от 14–15 тысяч рублей. Эта модель может прекрасно подойти для сборки недорогого домашнего ПК с процессором среднего или начального уровня.

Разумеется, поддержка периферии у такой платы более скромная, чем мы привыкли видеть у дорогих продуктов даже на том же чипсете B650: всего 14 портов USB разных видов (самых быстрых USB 3.2 Gen2×2 нет вовсе), 1 слот PCIe х16 (он подключен к процессору 16 линиями PCIe 4.0), 1 слот PCIe x1 и 1 слот PCIe x4, всего 2 слота M.2 (подключены напрямую к процессору линиями PCIe 4.0), 4 порта SATA и 4 разъема для вентиляторов. Также стоит отметить наличие двух сетевых контроллеров: проводного (2,5-гигабитного) и беспроводного (Wi-Fi 6E).

Система питания способна обеспечить работу любых совместимых процессоров с некоторым запасом на разгон, однако очевидно, что позиционирование платы предполагает использование с CPU среднего и начального уровней, которые потребляют мало, так что система питания не перегреется. При этом надо отметить, что для накопителей в слотах M.2 охлаждение не предусмотрено вовсе, а у преобразователя питания процессора охлаждается лишь часть компонентов. В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
