Внешние аккумулятор TopON Top-T80 и блок питания Top-UC65D: два устройства с поддержкой Power Delivery
Мы не раз знакомились с внешними аккумуляторами TopON, в том числе и универсальными, предназначенными для питания не только 5-вольтовых гаджетов, но и других устройств, включая ноутбуки. Одна из таких моделей, TopON Top-T72, имеет целый набор переходников для подключения к ноутбукам разных производителей; её мы рассматривали более года назад, она выпускается и сейчас.
Но за последнее время всё большее распространение получили технологии быстрого заряда — Qualcomm Quick Charge (QC) и Power Delivery (PD). А PD, которая использует коннекторы USB Type-C и может обеспечить широкий диапазон напряжений и токов, позволяет работать с нагрузками, потребляющими значительную мощность, включая современные ноутбуки — главное, чтобы они были оснащены таким же разъемом и поддерживали технологию Power Delivery.
Поэтому компания TopON предложила новую модель TopON Top-T80, внешне очень похожую на Top-T72 и имеющую такую же ёмкость встроенной батареи, но поддерживающую современные технологии Quick Charge в версии не только 2.0 (она есть и в Top-T72), но и 3.0, а также Power Delivery 3.0. Соответственно в этом пауэрбанке уже нет набора переходников для ноутбуков и соответствующего выходного гнезда, нет и автомобильного адаптера для заряда самого пауэрбанка от автомобильной бортсети.
Зато поддержка QC и PD имеется не только для выходов, но и для входа — универсальный порт Type-C служит и выходом для нагрузок, и входом для заряда самого пауэрбанка, что при использовании соответствующего зарядного устройства позволит очень быстро пополнять заряд внешнего аккумулятора.
Такие ЗУ предлагаются в том числе и компанией TopON, одну из моделей, блок питания TopON Top-UC65D, мы также рассмотрим. Правда, он поддерживает только Power Delivery (PD) в версии 3.0, но адаптер с поддержкой и этой технологии, и Quick Charge (QC) найти не так уж просто.
И даже в спектре продукции компании модели с поддержкой PD совсем новые, на официальном сайте информации минимум, даже фотографии появились, когда мы уже работали с блоком питания. Да и с обозначением есть путаница: на упаковке две надписи — на лицевой стороне покрупнее »Top-UCQ66», на нижнем торце помельче »Top-65WTC-D», но приведен код модели 102448, которому на сайте соответствует индекс Top-UC65D, он присутствует и в таблице с параметрами на тыльной стороне коробки, а главное — на корпусе самого устройства, поэтому именно его мы вынесли в заголовок.
Собственно, дело обычное: к моменту широкого запуска в продажу сотрудники компании названия «утрясут», а подробная информация появится.
Внешний аккумулятор TopON Top-T80
Внешний вид, комплектация
Пауэрбанк поставляется в двух расцветках: черной и белой (в этом случае модель называется Top-T80/W).
Корпус пластиковый, со слегка шероховатой матовой поверхностью. Устройство выполнено в виде бруска со скругленными гранями, на одном из коротких торцов которого находятся разъемы — два выходных USB type A (female), а также один Type-C, который автоматически становится выходом при подключении к нему нагрузки и входом, когда к нему подключается зарядное устройство для восполнения энергии в самом внешнем аккумуляторе.
Разного рода полезные сведения отображаются на монохромном ЖК-экране, расположенном на верхней крышке корпуса ближе к торцу с разъемами. Диагональ экрана чуть более 3 см, имеется подсветка синего цвета.
Крупными цифрами выводится информация об остатке заряда (в процентах) и о потребляемой мощности (в ваттах). Потребление учитывается либо для подключенных нагрузок, либо для самого внешнего аккумулятора, когда он сам заряжается от внешнего адаптера.
Более мелкие значки показывают режимы внешних портов — например, «QC2.0» для Out1.
На длинном торце имеется квадратная кнопка, нажатие на которую подключает выходы (в отсутствие нагрузки они через некоторое время отключаются), задействует подсветку ЖК-экрана (она также отключится автоматически), а в режиме простоя подключает и сам экран для проверки остатка заряда.
В комплекте целых три кабеля. Длина у них одинаковая — 43 см, а вот разъемы разные, всех необходимых комбинаций:
- USB type A (male) и Type-C,
- USB type A (male) и Micro-USB,
- Type-C и Type-C.
Маркировки, позволяющей судить о сечении использованных в кабелях проводов, нет, но при такой длине даже предельные заявленные токи не должны вызвать значительного падения напряжения на кабелях. С другой стороны, длина достаточна для удобного подключения практически любой нагрузки; конечно, если держать пауэрбанк в сумке, то поднести к уху подключенный к нему смартфон не получится, но длинные кабели для питания гаджетов со значительным потреблением использовать не следует.
Упаковка стандартная для продукции TopON: черная коробка с логотипом компании на верхней крышке и краткой информацией о модели на нижней поверхности. Более подробные инструкции имеются в прилагаемом руководстве пользователя, все сведения приведены на русском языке.
Параметры, описание
Вот список заявленных характеристик:
| Емкость, тип аккумулятора | 18000 мА·ч (66,6 Вт·ч), li-ion 18650 |
|---|---|
| Разъемы | Выходы: 2 × USB Type-A (female) Вход-выход: 1 × USB Type-C |
| Выходные напряжения / мощность | 5—20 В / 45 Вт |
| Напряжения / токи | Выход Out1: QC 2.0 — 5 В / 2,1 А, 9 В / 2 А, 12 В / 2 А Выход Out2: 5 В / 2,4 А Вход-выход Type-C: QC 3.0 — 3,8–12 В / 2,4 А Вход-выход Type-C: PD 3.0 — 5 В / 3 А, 9 В / 3 А, 12 В / 3 А, 20 В / 2 А |
| Эффективность преобразования | ≤ 97% |
| Время полного заряда | 3–4 часа |
| Жизненный цикл | более 500 циклов заряда/разряда |
| Защита | от перегрева, перезаряда, переразряда, короткого замыкания и скачков напряжения в сети |
| Размеры | 174×78×21,5 мм |
| Вес нетто | 420 г |
| Гарантийный срок | 6 мес. |
| Рекомендуемая розничная цена | 4790 руб. |
| Описание на сайте производителя | topon.com |
На момент написания обзора цены на TopON Top-T80 в московской рознице были в пределах 4100—4800 рублей.
Не очень понятен смысл заявленной защиты от «скачков напряжения в сети» для устройства, которое питается от DC-адаптера. Вряд ли это подразумевает катастрофические скачки в сети переменного тока, которые способны настолько повредить адаптер, что высокое напряжение окажется на его выходе.

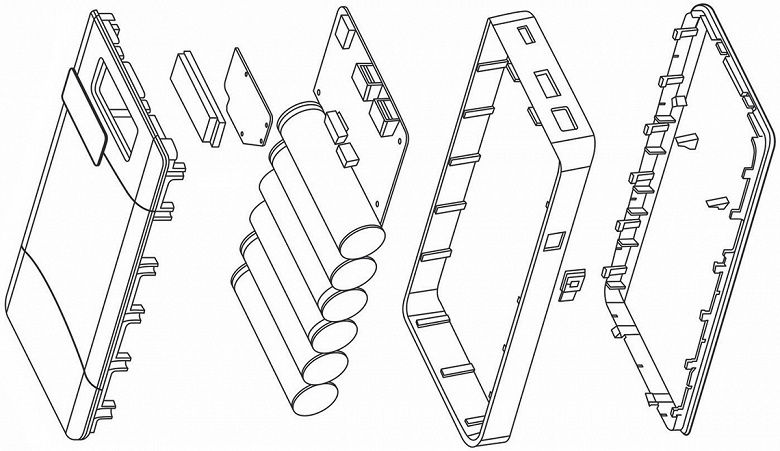

Нам даже предоставили схематическое изображение конструктива пауэрбанка, на котором отчетливо видны шесть цилиндрических аккумуляторов:
Тестирование
Сразу надо сказать: напряжение на выходах появляется только после нажатия кнопки, и если нагрузка отсутствует или мала, то выходы через короткое время отключаются.
Таким образом, Top-T80 не сможет работать с предельно малыми нагрузками вроде Bluetooth-гарнитур, ток заряда встроенных аккумуляторов которых не превышает нескольких десятков миллиампер. Для ориентира: при токах 70–75 мА выходы не отключались минимум 20 минут (ждать дольше попросту не имело смысла), а при 35–40 мА отключаются менее чем через 20 секунд.
Но выход из положения есть: гарнитуру можно подключить к одному из выходов, а ко второму — другую нагрузку с бо́льшим потреблением, тогда пауэрбанк не отключится.
Разряд
Поскольку имеются три независимых и отличающихся по своим возможностям выхода, говорить надо о каждом из них в отдельности.
Начнем с Out2 (USB type A female) — его функции самые простые. Он поддерживает единственный «быстрый» режим USB DCP 5V 1,5A.
Out1 (также USB type A female): помимо упомянутого для Out2, наша проверка не только подтвердила поддержку QC 2.0 с напряжениями 5, 9 и 12 В, но и выявила возможность работы в режимах QC 3.0 от 4,5 до 12 В. Поскольку такие режимы заявлены не для данного выхода, а только для Type-C In/Out, работу QC 3.0 для Out1 подробно мы не тестировали.
Напряжение холостого хода на этих двух выходах 5,1 В.
К сожалению, для порта Type-C IN (Out) с имеющимся у нас оборудованием мы смогли эмулировать только работу в режимах PD 2.0, поэтому заявленная для Top-T80 возможность работать в PD 3.0 осталась за рамками нашего обзора.
Результаты наших замеров и наблюдений представлены в таблице.
| Выход, режим |
Ток | Выходное напряжение | Время до отключения | Энергия | КПД | ||
|---|---|---|---|---|---|---|---|
| в начале | в процессе | перед отключением | |||||
| Out2 5 В |
0,5 А | 5,1 В | стабильно до отключения | 5,1 В | 20 часов 39 минут | 52,7 Вт·ч | 79% |
| 1,0 А | 5,0 В | 5,0 В | 10 часов 27 минут | 52,3 Вт·ч | 78% | ||
| 2,0 А | 5,0 В | 5,0 В | 5 часов 11 минут | 51,8 Вт·ч | 78% | ||
| 2,4 А | 5,0 В | 5,0 В | 4 часа 17 минут | 51,4 Вт·ч | 77% | ||
| Out1, Out2 5 В |
1,35 А + 1,35 A |
5,0 В | 5,0 В | 3 часа 47 минут | 51,2 Вт·ч | 77% | |
| Out1 QC 2.0 12 В |
2,0 A | 11,9 В | сразу начинает спадать: сначала плавно, в последние 10–11 минут быстро | плавно до 9,3 В быстро до 7,5 В |
2 часа 34 минуты | ≈48 Вт·ч | ≈73% |
| Type-C QC 3.0 12,1 В |
2,4 А | 12,0 В | стабильно до отключения | 12,0 В | 1 час 47 минут | 51,1 Вт·ч | 77% |
| Type-C QC 3.0 12,1 В и Out2 5 В |
2,0 А + 2,0 A |
12,0 В и 5 В |
12,0 В и 5 В |
1 час 29 минут и 1 час 35 минут |
в сумме 51,4 Вт·ч |
77% | |
| Type-C PD 2.0 20 В |
2,0 A | 19,5 В | 19,5 В | 1 час 15 минут | 48,5 Вт·ч | 73% |
КПД мы традиционно вычисляем как отношение полученного значения энергии, отданной в нагрузку, к заявленному значению, которое для встроенной в данную модель батареи равно 66,6 Вт·ч. Это обеспечивает возможность сравнения с другими протестированными нами пауэрбанками, имеющими встроенные батареи разной емкости.
В обычном пятивольтовом режиме результаты, прямо скажем, получились не выдающимися: КПД оказался сравнительно небольшим. Но надо отметить крайне высокую стабильность выходного напряжения в широком диапазоне токов: даже с перегрузкой чуть более десяти процентов устройство справилось отлично. Да и значения КПД оказались мало зависимыми от тока нагрузки — обычно пауэрбанки показывают хорошие (или даже очень хорошие) результаты для малых токов, но со значительными нагрузками цифры оказываются существенно более скромными, а здесь результаты почти одинаковые.
Поскольку разъемы USB type A не рассчитаны на токи, значительно превышающие 2 ампера, тест с перегрузкой (2,7 A) мы делали с двумя одинаковыми нагрузками по 1,35 А, подключенными к выходам Out1 и Out2.
Другие наблюдения: когда показания остатка заряда на ЖК-экране обнулились, пауэрбанк работал от 4 минут (ток 0,5 А) до примерно минуты (ток 2,7 А), то есть показания довольно точные — по крайней мере, на нижнем конце шкалы. Показания мощности были чуть заниженными по сравнению с расчетными. Нагрев в самом горячем месте корпуса даже при работе со значительными нагрузками был небольшим, до 12–14 градусов по сравнению с исходным состоянием.
В 12-вольтовом режиме Quick Charge 2.0 для выхода Out1 с максимальным заявленным током в 2,0 А выходное напряжение уже не было столь стабильным — оно сразу начало уменьшаться, по большей части времени разряда плавно, а в последние 10–11 минут быстрее. Мы повторили этот тест дважды, результаты были фактически одинаковыми, с минимальными и вполне понятными отклонениями. Поэтому цифры для энергии и КПД мы привели оценочные. Нагрев был слабым, на 10–11 градусов.
Для порта Type-C IN/Out в режиме QC 3.0 мы выставили напряжение 12,1 В, с нагрузкой оно уменьшилось на 0,1 В и до самого отключения оставалось стабильным. Но нагрев был заметным: к концу теста корпус в самом горячем месте нагрелся на 23–24 градуса.
Был опробован и смешанный режим: к порту Type-C в режиме QC 3.0 была подключена нагрузка 2,0 А, к Out2 в пятивольтовом режиме тоже 2,0 А. Результат получился несколько неожиданным: время работы для двух выходов отличалось на 6 минут! Собственно, никаких чудес нет: видимо, состояние аккумуляторов отслеживают два контроллера — один только по разряду через выходы USB type A, второй по разряду и заряду через Type-C, и порог, определяющий разряженное состояние li-ion-ячеек, у этих контроллеров немного разный.
Нагрев при этом был примерно таким же, как в предыдущем случае.
КПД в этих тестах оставался на том же уровне, что и в тестах с пятивольтовым режимом.
Наконец, Power Delivery в версии 2.0: мы опробовали заявленный максимум — 20 В при 2,0 А. Под нагрузкой напряжение на выходе упало до 19,5 В, но оставалось стабильным до отключения. Нагрев получился самым значительным — на 33–34 градуса, и корпус возле разъемов стал ощутимо горячим; соответственно КПД оказался наименьшим, но всё же без критического снижения.
Заряд
Здесь мы поговорим о заряде с использованием адаптера, не поддерживающего технологию Power Delivery, к которой вернемся позднее, когда будем рассматривать зарядное устройство TopON Top-UC65D.
На этом этапе мы использовали ЗУ, способное обеспечить на выходе 5 вольт с отклонением ±5% при токах до 3 ампер, а также поддерживающее режимы Quick Charge 2.0/3.0 до 12 В.

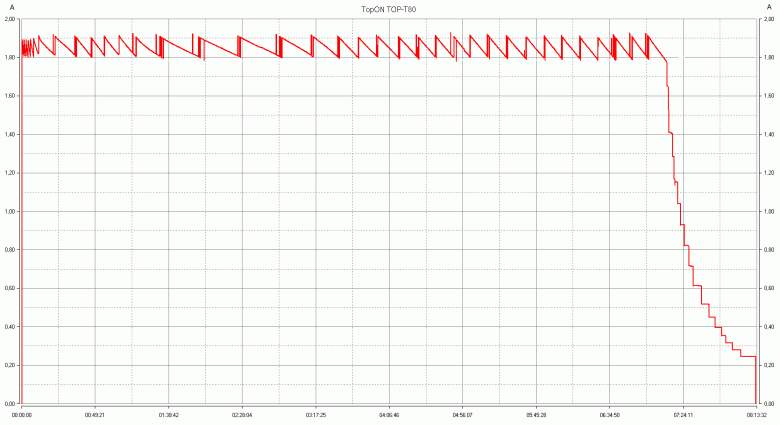

Процесс заряда без использования технологии QC отображен на графике:
Форма кривой вполне соответствует общепринятой методике заряда li-ion-аккумуляторов в два этапа: сначала заряд постоянным током, затем падающим током при постоянном напряжении. И ток на первом этапе вполне приличный, около 1,8–1,9 А; немного выбиваются из «теории» лишь постоянные колебания зарядного тока, составляющие примерно 150 мА.
Время получилось существенно больше, чем обозначено в спецификации — в среднем 8 часов 20 минут. Но тут надо учитывать емкость встроенной батареи: в таком режиме иного ожидать не приходится. Очевидно, сведения в таблице характеристик приведены для «быстрой» зарядки.
ЖК-индикатор показал заряд 100% при обнулении входного тока, но показания 99% держались более часа. Как мы уже говорили, в режиме заряда отображается мощность, потребляемая от адаптера, причем точнее, чем при разряде на какую-нибудь нагрузку — наш измеритель показывал фактически те же значения, что и индикатор пауэрбанка.
Нагрев в самом горячем месте корпуса был заметным — на 16–17 градусов относительно исходного состояния.

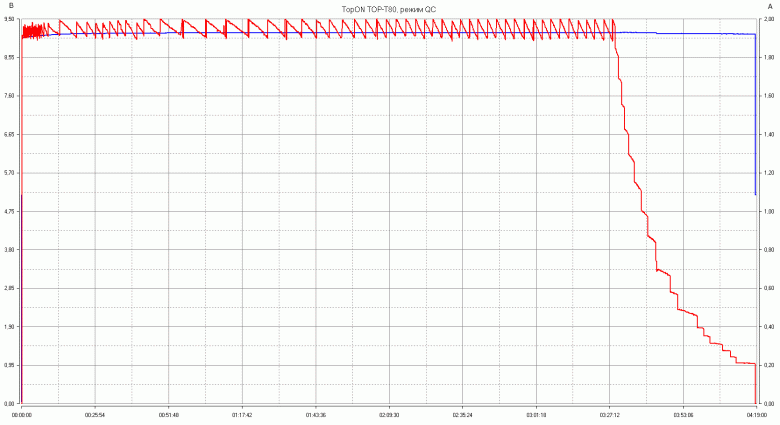

Теперь подключаем пауэрбанк к выходу адаптера, поддерживающему технологии QC 2.0/3.0. Несмотря на то, что для обоих устройств заявлены режимы вплоть до 12-вольтового, «договориться» они сумели лишь о девяти вольтах. Вот график, синим отображено напряжение, красным — ток:
Форма кривой тока повторяет увиденное нами в предыдущем тесте: два этапа с колебаниями на первом, разве что максимум чуть больше. Но, конечно, «перекачиваемая» в единицу времени энергия с учетом повышенного напряжения здесь больше, поэтому среднее время заряда получилось близким к обозначенному в спецификации — 4 часа 17 минут.
Индикатор тоже показал заряд 100% при обнулении входного тока, однако и здесь показания 99% держались более получаса. Потребляемая от адаптера мощность в этом режиме отображалась с меньшей точностью: наш измеритель показывал 17,5–18 Вт, а на экране значилось только 15–16 Вт. Максимальный нагрев составил 13–14 градусов.
Блок питания TopON Top-UC65D
Это представитель линейки адаптеров с поддержкой Power Delivery 3.0, в которую сейчас входят четыре модели. Как уже было сказано во вводной части обзора, с названиями пока не всё понятно, поэтому однозначно привязываться к ним мы не будем. И, поскольку информации на официальном сайте тоже пока не густо, постараемся изложить всё, что удалось накопать.
Линейка блоков питания TopON с поддержкой Power Delivery
Прежде всего, модели линейки отличаются максимальной мощностью: две по 45 Вт и две по 65 Вт, и эти цифры присутствуют в индексах (кроме Top-UCQ66).
Модели с равной мощностью имеют разное исполнение: в виде блока со встроенной вилкой для подключения к сети переменного тока (у них в конце индекса присутствует буква W — видимо, от wall) и настольные, со съемным входным кабелем (буква D — desktop). Габариты у блоков питания одного исполнения, но разной мощности, будут отличаться, и надо помнить, что при подключении «розеточных» адаптеров могут оказаться перекрытыми соседние розетки в настенных блоках или многоместных удлинителях.

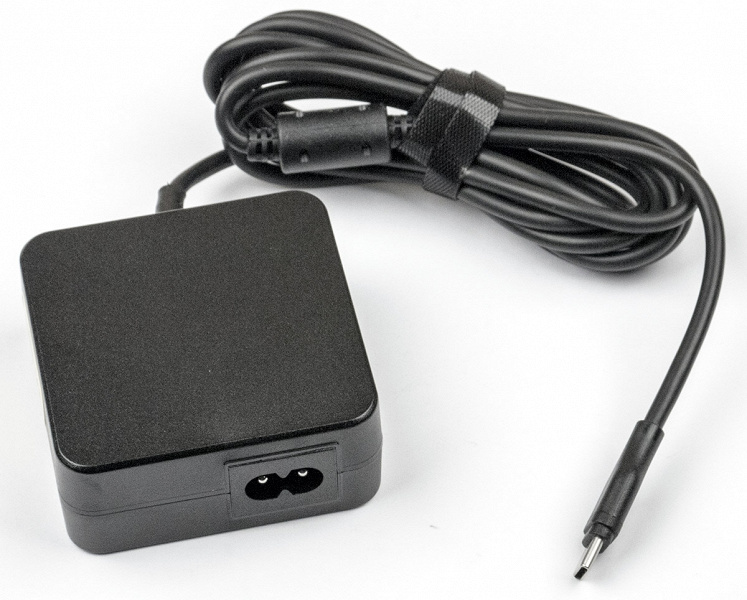

Нам достался БП Top-UC65D — настольный, с выходной мощностью до 65 Вт.

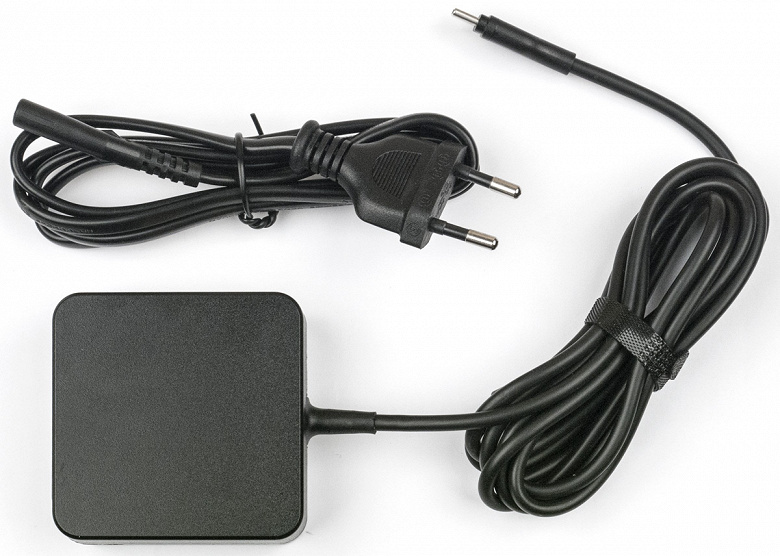

Входной кабель имеет длину 1,15 м и сечение проводов 2×0,75 мм², вполне достаточное для заявленной мощности. Разъемы — двухконтактные вилка Europlug CEE 7/16 для подключения к сети переменного тока и С7 (IEC 60320) для соединения с БП.
Соответственно на одном из торцов адаптера имеется входной разъем С8.
Выходной кабель у всех моделей несъёмный, он оснащен разъемом Type-C (male), ферритовым кольцом в пластиковой оболочке и фиксатором-липучкой. Длина очень большая: 1,9 м; к сожалению, каких-либо обозначений, позволяющих судить о сечении проводов, нет, и придется самим проверять, не будет ли существенным падения напряжения на кабеле при максимальных нагрузках.
На сайте компании говорится о кабелях длиной 175 и 80 см; что же, «норма» перевыполнена — это хорошо. Хуже, что у блока питания нет индикатора, хотя бы простенького, свидетельствующего о подключении к сети переменного тока: во время работы нам порой его не хватало.
Вес Top-UC65D с кабелями 315 г (по нашему замеру), в комплекте пока нет даже инструкции, ее заменяет только информация на упаковке.
По входу все адаптеры рассчитаны на подключение к сети переменного тока с напряжением 100—240 В и частотой 50/60 Гц, а вот набор выходных напряжений и предельные токи могут отличаться:
| Модель | Top-UC45W | Top-UC45D | Top-UC65W | Top-UC65D |
|---|---|---|---|---|
| Рекомендованная розничная цена | 2790 руб. | 2790 руб. | 3150 руб. | 2990 руб. |
| Описание на сайте производителя | topon.com | topon.com | topon.com | topon.com |
| Максимальная мощность | 45 Вт | 65 Вт | ||
| Выходные напряжения и предельные токи | 5 В | 2 А | 3 А | |
| 5,2 В | — | 2,4 А | ||
| 9 В | 2 А | 3 А | ||
| 12 В | 3 А | |||
| 14,5 В | 2 А | |||
| 15 В | 3 А | 3 А | ||
| 20 В | 2,25 А | 3,25 А | ||
| 20,3 В | — | 3 А |

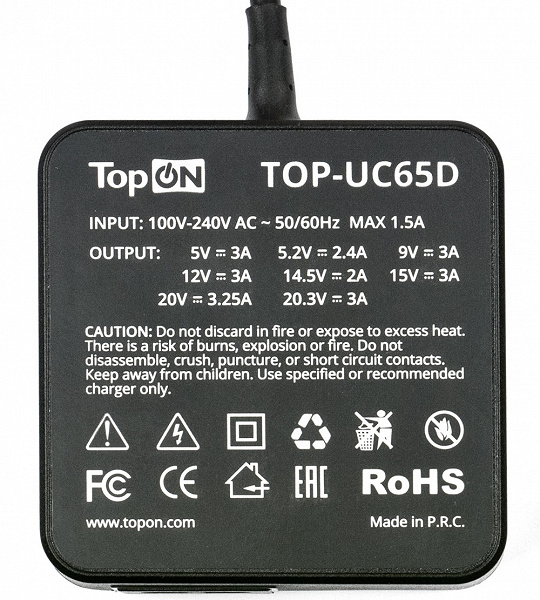

Эти данные взяты с упаковки, но другой информации всё равно пока нет, разве что на корпусах нанесены те же данные, что и в таблице.
Рекомендованная розничная цена указана на сайте производителя.
Заявлены защиты: от перегревы, перегрузки, короткого замыкания, от скачков напряжения сети (здесь такое вполне понятно), а еще от перезаряда и переразряда — вот это наверняка перекочевало из описания какого-то пауэрбанка, поскольку заряд присущ аккумуляторам, которых в адаптерах нет, а в устройствах с аккумуляторами имеется собственный контроллер, заведующий этими вопросами.
Диапазон возможных напряжений и выходная мощность рассматриваемых адаптеров, особенно у старших моделей линейки, позволяют работать со многими современными ноутбуками, имеющими поддержку PD и разъем Type-C.
Тестирование модели Top-UC65D
Имеющееся у нас оборудование пока позволяет проверять и эмулировать только работу в режимах PD 2.0, и некоторые заявленные возможности блока питания пришлось оставить «за скобками».
Наибольший интерес представляют такие моменты: работа с предельной нагрузкой и с небольшой перегрузкой, а также падение напряжения на столь длинном выходном кабеле при значительных токах.
Поскольку кабель несъемный, оцениваем состояние на его разъеме Type-C на холостом ходу и с нагрузкой, контролируя ток. В такой ситуации однозначно говорить о влиянии кабеля нельзя, ведь под нагрузкой будет меняться и выходное напряжение самого БП. То есть оценка будет комплексной, но именно она и интересна для конструкции без разъема на выходе.
| Установка для выходного напряжения (в скобках — заявленный макс. ток) |
5 В (3,0 А) |
9 В (3,0 А) |
12 В (3,0 А) |
15 В (3,0 А) |
20 В (3,25 А) |
|---|---|---|---|---|---|
| Напряжение холостого хода | 5,2 В | 9,3 В | 12,4 В | 15,2 В | 20,4 В |
| Напряжение при макс. заявленном токе нагрузки | 4,9 В | 9,0 В | 12,0 В | 14,9 В | 20,0 В |
| Напряжение при перегрузке 10% (от макс. заявленного тока) | 4,9 В | 8,9 В | 12,0 В | 14,8 В | 20,0 В |
Если исчислять уменьшение выходного напряжения в процентах от номинального значения, то оно не превышает пары процентов, а зачастую даже при перегрузке напряжение не опускается ниже номинала. То есть о каком-то негативном влиянии длинного кабеля говорить не приходится — он вполне рассчитан на заявленные токи.
С перегрузкой в 20-вольтовом режиме мощность нагрузки соответственно получается выше максимальной заявленной — 71,5 Вт. За 45 минут в таком режиме корпус БП нагрелся на 32–33 градуса по сравнению с исходной температурой, то есть в некоторых местах стал весьма горячим, однако на работе это никак не сказалось.
Таким образом, мы не только подтвердили заявленную выходную мощность, но даже выявили способность выдерживать перегрузки (конечно, разумные, а не с точки зрения «пока не крякнет»). Правда, в реальных условиях взаимодействия источника и потребителя, поддерживающих технологию PD, длительная перегрузка маловероятна, но всё равно наличие запаса по мощности «греет душу».
Совместная работа TopON Top-T80 и Top-UC65D
Теперь проверим, как поведут себя оба наших «героя» при совместной работе — когда пауэрбанк заряжается от блока питания.

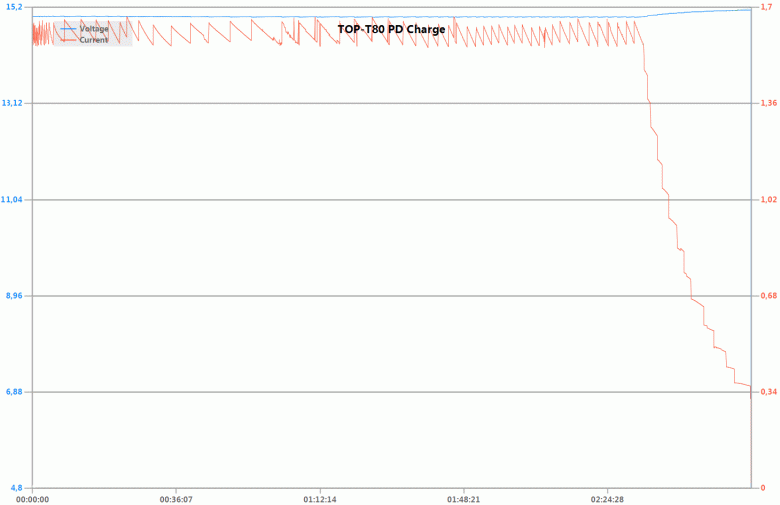

Для режима PD мы использовали другое оборудование, поэтому оформление графика немного отличается, хотя форма кривой тока (она красная) такая же, как и с другим зарядным устройством:
Как видите, заряд шёл при напряжении около 15 В, а ток первого этапа был на уровне 1,5–1,6 А. Среднее время заряда получилось даже чуть меньше обозначенного в спецификации минимума — 2 часа 59 минут.
Мощность на ЖК-экране пауэрбанка отображалась с еще большей погрешностью: 21–22 Вт вместо 24–25 Вт по нашему измерителю. Максимальный нагрев корпуса пауэрбанка составил 22–23 градуса, блок питания нагревался примерно так же — на 20–22 градуса по сравнению с исходным состоянием.
Итоги
Итак, перед нами два устройства — пауэрбанк, поддерживающий современные режимы быстрой зарядки (исключая разве что самые последние версии) и имеющий как внушительную емкость аккумуляторов, так и значительные выходные токи, а также блок питания, которым можно быстро заряжать и этот внешний аккумулятор, и другие мобильные устройства, поддерживающие технологию Power Delivery и потребляющие существенную мощность.
Тестирование подтвердило высокое качество изделий и большинство заявленных параметров (режим PD 3.0 нам пока попросту нечем эмулировать, чтобы исследовать его подробно).
Конечно, может возникнуть вопрос:, а почему их не предлагают в комплекте? Например, для того, чтобы владелец гарантированно мог воспользоваться преимуществом максимально быстрого восполнения энергии в пауэрбанке. Ответ прост: посмотрите на цены; вряд ли каждый потенциальный покупатель подобного внешнего аккумулятора готов переплачивать весьма приличную сумму. Ну, а если кого-то цена не смущает, то он попросту может купить оба устройства по отдельности — вряд ли комплект стоил бы намного дешевле.
