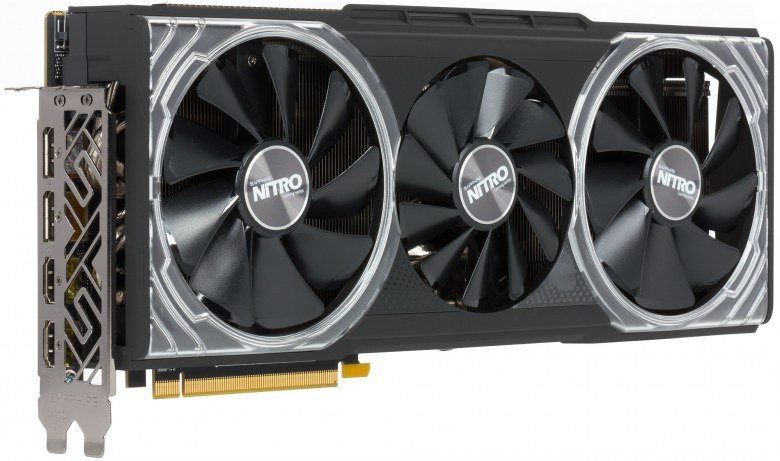

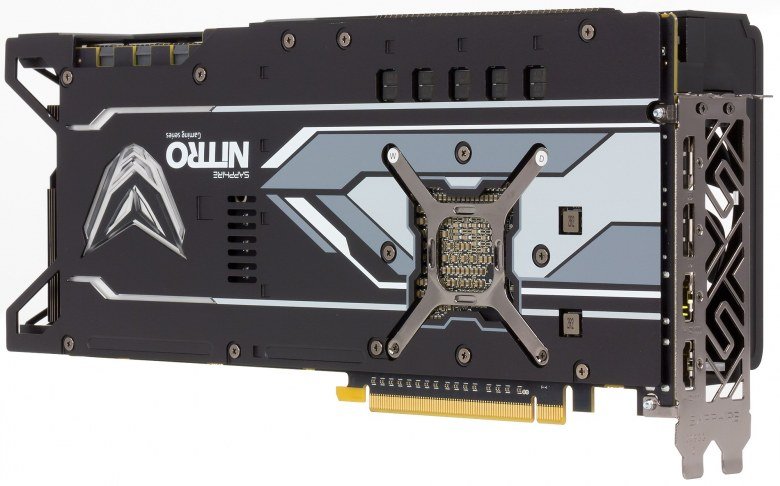

Видеоускоритель Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition (8 ГБ): усиленное питание, штатные частоты, тихая и эффективная СО

Справочные материалы:

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition 8 ГБ 2048-битной HBM2

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Характеристики в сравнении с референс-картой

Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition 8 ГБ 2048-битной HBM2 (11275–00)
Параметр Значение Номинальное значение (референс)
GPU Radeon RX Vega 64 (Vega10)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1250—1630 1250—1630
Частота работы памяти (физическая (эффективная)), МГц 945 (1890) 945 (1890)
Ширина шины обмена с памятью, бит 2048
Число вычислительных блоков в GPU 64
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 4096
Число блоков текстурирования (BLF/TLF/ANIS) 256
Число блоков растеризации (ROP) 64
Размеры, мм 315×125×52 270×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 300 297
Энергопотребление в режиме 2D, Вт 40 40
Энергопотребление в режиме «сна», Вт 3 3
Уровень шума в 2D (в простое), дБА 18,0 22,3
Уровень шума в 2D (просмотр видео), дБА 18,0 22,3
Уровень шума в 3D (максимальная нагрузка), дБА 27,3 45,6
Видеовыходы 2×HDMI 2.0b
2×DisplayPort 1.4
1×HDMI 2.0b
3×DisplayPort 1.4
Поддержка многопроцессорной работы CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 3 2
Питание: 6-контактные разъемы 0 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)

Память

Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.

Особенности карты и сравнение с эталонным дизайном

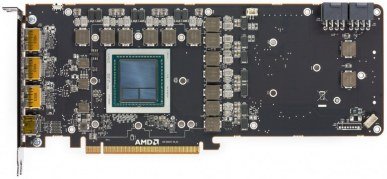

Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition (8 ГБ) Референс-карта

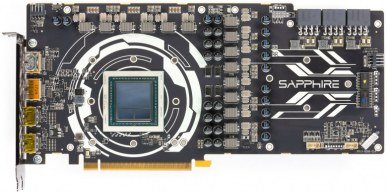

вид спереди

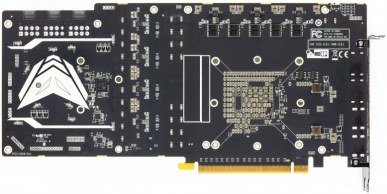

вид сзади

Инженеры компании Sapphire переработали PCB, усовершенствовав в основном блок питания: карта имеет увеличенное до трех количество разъемов питания, что гарантирует стабильную работу при повышении предела мощности (как известно, этот параметр можно менять в настройках драйверов AMD в разделе Wattman). Также мы видим, что фабрично частоты карты не повышены, равны стандартным значениям, поэтому все зависит от желания оверклокера: повышать ли частоту и насколько.

На торце в хвостовой части карты имеется 4-контактный разъем питания для двух корпусных вентиляторов, которые можно заставить работать в соответствии с нагревом GPU, увеличивая или уменьшая обороты. Эта технология у Sapphire названа Turbine-X.

Схема питания имеет 13+2 фаз и управляется цифровым контроллером IOR 3567B компании Infineon. При изготовлении ускорителя использовался набор высококачественных дросселей Black Diamond 4, которые, по заявлению производителя, нагреваются на 15% меньше по сравнению с предыдущим поколением.

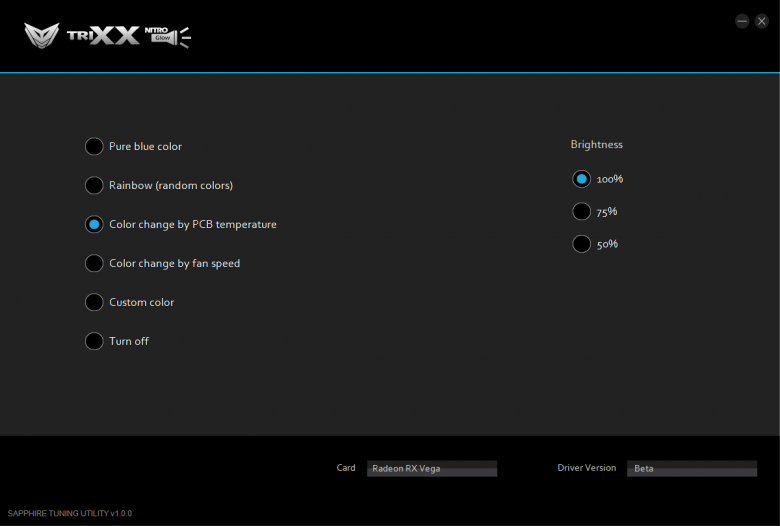

Помимо стандартных настроек AMD (которые в современных драйверах компании предоставляют оверклокерам широкие возможности) ускорителем можно управлять с помощью фирменной утилиты Sapphire Trixx 3.0. Программа позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец не желает самостоятельно искать достижимый максимум). Эта же утилита управляет вентиляторами, и ее составной частью является контроль подсветки системы охлаждения: можно настроить как цветовую гамму, так и реакцию подсветки на события (нагрев карты, воспроизведение музыки и т. д.).

Еще следует отметить, что карта оснащается двумя разъемами HDMI специально для работы с устройствами виртуальной реальности. Эти два разъема позволяют одновременно подключить монитор высокого разрешения и новейший шлем виртуальной реальности.

Видеокарта Sapphire поддерживает как стандартный BIOS, так и UEFI. По умолчанию карта будет работать в режиме BIOS. Можно нажать кнопку с логотипом компании на торце, чтобы переключить ее в режим UEFI (это обеспечит более быстрый запуск системы в целом).

Охлаждение

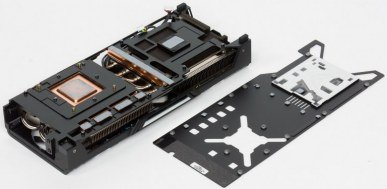

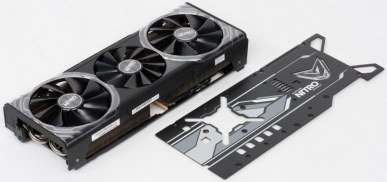

Главной частью кулера являются два пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, которые впрессованы в основание главного радиатора и обеспечивают равномерное распределение тепла по ребрам. На подошве основного радиатора установлена испарительная камера, соприкасающаяся с GPU. Мы уже рассказывали о принципе работы таких камер: внутри легкоиспаряемая жидкость, переносящая тепло с горячей стороны камеры на холодную. Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения (по утверждению производителя, каждый вентилятор снабжен двойным подшипником). Инженеры также обеспечили более точное управление частотой вращения вентиляторов, сведя шум к минимуму. Вентиляторы поддерживают систему Quick Connect. Это значит, что их можно с легкостью снять, очистить и заменить, поскольку они надежно фиксируются всего одним винтом, и разбирать кожух или иные элементы видеокарты не потребуется. Микросхемы памяти находятся в одной упаковке с ядром, поэтому также охлаждаются испарительной камерой. К силовым транзисторам через термоинтерфейс прижаты выступы того же основного радиатора. С оборотной стороны карта прикрывается специальной пластиной, которая не только обеспечивает жесткость печатной платы, но и имеет эффектную подсветку в виде логотипа серии. Следует также отметить, что кулер имеет особенность останавливать вентиляторы при небольшом нагреве GPU (до 50–52 градусов), поэтому не стоит переживать, если при включении компьютера вентиляторы на кулере не вращаются. Они могут не запускаться и при длительной работе в режиме 2D.

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 71 градус, что является отличным результатом для видеокарты такого уровня.

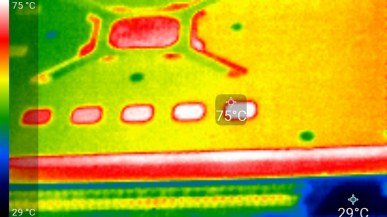

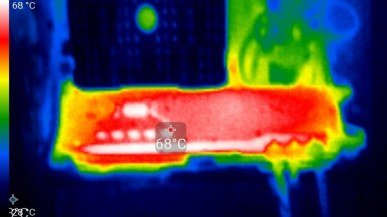

Максимальный нагрев — с обратной стороны печатной платы над силовыми транзисторами.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 33 °C, вентиляторы не вращались. Шум был равен 18,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 43 °C. Вентиляторы не включались, уровень шума оставался тем же (18,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 71 °C. Вентиляторы при этом раскручивались до 1222 оборотов в минуту, шум вырастал до 27,3 дБА, так что данную СО можно считать тихой.

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс очень полезный кронштейн для закрепления карты в системном блоке (не позволяющий ей перекоситься под тяжестью громоздкой СО).

Результаты тестирования и рейтинг

Конфигурация тестового стенда

  • Компьютер на базе процессора AMD Ryzen 7 1800X (Socket AM4):
    • процессор AMD Ryzen 7 1800X (o/c 4 ГГц);
    • СО Antec Kuhler H2O 920;
    • системная плата Asus ROG Crosshair VI Hero на чипсете AMD X370;
    • оперативная память 16 ГБ (2×8 ГБ) DDR4 AMD Radeon R9 UDIMM 3200 МГц (16–18–18–39);
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • блок питания Seasonic Prime 1000 W Titanium (1000 Вт);
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson ReLive Edition 18.1.1;
  • драйверы Nvidia версии 390.65;
  • VSync отключен.

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Rise Of The Tomb Raider (Nixxes Software/Square Enix)
  • Tom Clancy«s Ghost Recon Wildlands (Ubisoft/Ubisoft)
  • Assassin«s Creed: Origins (Ubisoft/Ubisoft)
  • BattleField 1 (EA Digital Illusions CE/Electronic Arts)
  • Tom Clancy«s The Division (Ubisoft Massive/Ubisoft)
  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix)
  • Far Cry Primal (Ubisoft/Ubisoft)
  • Total War: Warhammer II (Creative Assembly/Sega)
  • Ashes Of The Singularity (Oxide Games, Stardock Entertainment/Stardock Entertainment)

Ввиду полной идентичности Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition с референс-картой по частотам работы мы не стали перегружать диаграммы и таблицы отдельной строкой, поэтому все результаты RX Vega64 полностью справедливы и для карты Sapphire.

Wolfenstein II: The New Colossus

Rise Of The Tomb Raider

Tom Clancy«s Ghost Recon Wildlands

Assassin«s Creed: Origins

BattleField 1

Tom Clancy«s The Division

Deus Ex: Mankind Divided

Far Cry Primal

Total War: Warhammer II

Ashes Of The Singularity

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 740 (то есть сочетание скорости и функций GT 740 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам. Из общего списка выбирается группа карт для анализа, куда входят RX Vega64 и его конкуренты. Для расчета рейтинга полезности использованы розничные цены на начало февраля 2018 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
01 GTX 1080 Ti 11 ГБ, 1480—1885/11000 2980 351 85 000
02 RX Vega 64 (Turbo) 8 ГБ, 1250—1630/1890 2530 301 84 000
03 RX Vega 64 (Balanced) 8 ГБ, 1250—1630/1890 2430 289 84 000
04 GTX 1080 8 ГБ, 1607—1885/10000 2430 434 56 000

Собственно, мы видим то, что и так хорошо известно: ускоритель RX Vega64 расположился между топовыми продуктами конкурента Nvidia.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
12 GTX 1080 8 ГБ, 1607—1885/10000 434 2430 56 000
23 GTX 1080 Ti 11 ГБ, 1480—1885/11000 351 2980 85 000
26 RX Vega 64 (Turbo) 8 ГБ, 1250—1630/1890 301 2530 84 000
27 RX Vega 64 (Balanced) 8 ГБ, 1250—1630/1890 289 2430 84 000

Мы сознательно не пытаемся актуализировать ценовую информацию. До тех пор, пока на рынке сохраняется серьезный дефицит ускорителей выше бюджетного уровня, цены на оставшиеся модели скачут непредсказуемо, доступность карт оставляет желать много лучшего, а стоимость видеокарт одной и той же модели в разных торговых организациях легко может различаться на 10–20 тысяч рублей. К сожалению, сейчас наш рейтинг полезности совершенно не имеет смысла.

Выводы

Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition (8 ГБ) на момент написания данного обзора является одним из лучших воплощений Radeon RX Vega64. Карта имеет те же частоты работы, что и референсный ускоритель, но предлагает все необходимые инструменты для самостоятельного разгона. Ценовой аспект по изложенным выше причинам мы затрагивать не будем, но отметим, что карта имеет эффективную и тихую систему охлаждения, оригинальную многоцелевую подсветку кулера, возможность быстрого демонтажа вентиляторов и полноценную поддержку устройств VR. В качестве бонуса комплект поставки предлагает кронштейн для надежного закрепления этого тяжелого ускорителя в системном блоке.

В номинации «Оригинальный дизайн» карта Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition (8 ГБ) получила награду:

В номинации «Отличная поставка» карта Sapphire Nitro+ Radeon RX Vega64 8G Limited Edition (8 ГБ) получила награду:

Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Для тестового стенда:
блок питания Seasonic Prime 1000 W Titanium предоставлен компанией Seasonic
модули памяти AMD Radeon R9 8 ГБ UDIMM 3200 МГц и системная плата Asus ROG Crosshair VI Hero предоставлены компанией AMD
монитор Dell UltraSharp U3011 предоставлен компанией Юлмарт

Полный текст статьи читайте на iXBT
