Видеоускоритель MSI GeForce GTX 980 Gaming: великолепные кулер и возможности разгона
GeForce GTX 980 в исполнении MSI
Содержание Особенности устройств (а) Конфигурация тестового стенда, список инструментов тестирования Результаты тестов Выводы Справочные материалы Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
Устройство (а) MSI GeForce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E Параметр Значение Номинальное значение (референс) GPU GeForce GTX 980 (GM204) Интерфейс PCI Express x16 Частота работы GPU (ROPs), МГц 1215—1341 1126—1265 Частота работы памяти (физическая (эффективная)), МГц 1750 (7000) 1750 (7000) Ширина шины обмена с памятью, бит 256 Число вычислительных блоков в GPU/частота работы блоков, МГц 16/1215—1341 16/1126—1265 Число операций (ALU) в блоке 128 Суммарное число операций (ALU) 2048 Число блоков текстурирования (BLF/TLF/ANIS) 128 Число блоков растеризации (ROP) 64 Размеры, мм 285×125×35 270×100×35 Количество слотов в системном блоке, занимаемые видеокартой 2 2 Цвет текстолита черный черный Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт 164/83/23 162/78/28 Выходные гнезда 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 Поддержка многопроцессорной работы SLI Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4 Дополнительное питание: количество 8-контактных разъемов 2 Нет Дополнительное питание: количество 6-контактных разъемов Нет 2 Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI 3840×2400/3840×2400/2560×1600/1920×1200 Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI 3840×2400/3840×2400/2560×1600/1920×1200 Комплектация локальной памятью Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB.Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
Сравнение с эталонным дизайном (reference)
Вид спереди
MSI GeForce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Reference card NVIDIA GeForce GTX 980
Вид сзади
MSI GeForce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Reference card NVIDIA GeForce GTX 980
PCB значительно переработана. По сути, из эталонного дизайна сохранилось только расположение микросхем памяти относительно ядра. Все остальное — наработки инженеров MSI. Прежде всего это касается силового блока: схема питания стала 10-фазной (8+2), что позволяет реализовать очень тонкую настройку вольтажа по ядру и по памяти, особенно это касается разгонных возможностей с помощью фирменной утилиты Afterburner. Отличительной чертой продукта MSI является применение дроссельных катушек SFC (Super Ferrite Choke), которые входят в состав модулей питания памяти и GPU. По сравнению с традиционными дросселями SFC обладают более высокой эффективностью и стабильностью работы при повышении температуры. Они могут показывать на 30% более высокую эффективность по сравнению с обыкновенными дросселями и позволяют автоматически переключаться между режимом высокой производительности и режимом высокой эффективности в зависимости от текущей нагрузки, что существенно помогает при оверклокинге.

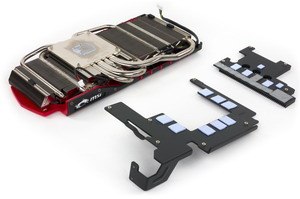

Система охлаждения В данном случае мы имеем дело с обновленной серией TwinFrozr версии V. Карта с таким кулером занимает всего два слота в системном блоке, вместе с тем радиатор выполнен из огромного количества пластин (из медного сплава, покрытых никелем). В подошву впрессованы тепловые трубки, помогающие распределять тепло по периферийным пластинам. В общем, уже хорошо известный принцип работы современных СО топового класса.Сверху надет кожух с двумя вентиляторами, при этом СО обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60 градусов. Запуск вентиляторов идет по особой схеме: один из них сразу раскручивается до частоты примерно 900 оборотов в минуту, а второй уже меняет обороты в зависимости от нагрева.

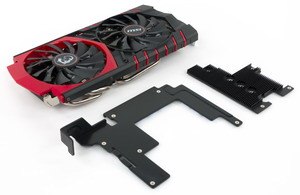

Микросхемы памяти и силовые транзисторы охлаждаются специальными пластинами. На торце кулера имеется подсвеченный логотип компании.
После 6-часового прогона под нагрузкой максимальная температура не превысила 64 градуса, что является просто великолепным результатом для видеокарты такого уровня. При этом частота вращения вентиляторов не превысила 979 оборотов в минуту, так что шума от СО просто нет. Поясню, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт) начиная примерно с 1800–2000 оборотов в минуту (зависит от конструкции вентиляторов). А 2500 оборотов в минуту уже делают кулер весьма шумным.

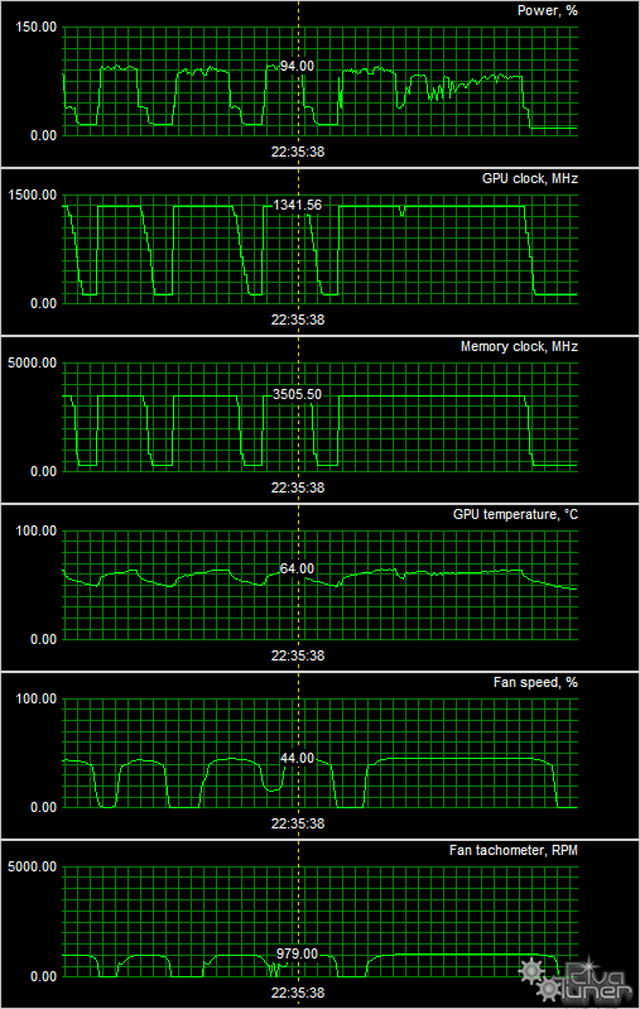

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)
Комплектация.

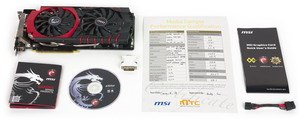

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и адаптер DVI-to-VGA.
Упаковка
Установка и драйверы
Конфигурация тестового стенда
Компьютеры на базе процессора Intel Core i7–3960X (Socket 2011):
2 процессора Intel Core i7–3960X (o/c 4 ГГц);
СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
СО Intel Thermal Solution RTS2011LC;
системная плата Asus Sabertooth X79 на чипсете Intel X79;
системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
корпус Corsair Obsidian 800D Full Tower.
операционная система Windows 7 64-битная; DirectX 11.1;
монитор Dell UltraSharp U3011 (30″);
монитор Asus ProArt PA249Q (24″);
клавиатура Cougar 700K;
драйверы AMD версии Catalyst 14.8 RC1, NVIDIA версии 344.16. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов). Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0 Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0 Crysis 3 (Crytek/EA) — DirectX 11.0 Watch Dogs (Ubisoft) — DirectX 11.0 Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1 Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0 Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0 Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1 Результаты тестов: сравнение производительности BioShock Infinite Hitman Absolution Tomb Raider (2014) Batman: Arkham Origins Watch Dogs 3DMark FireStrike Graphics Marks Metro: Last Light Battlefield 4 Thief (2014) Crysis 3 Выводы Рейтинг iXBT.com Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина ноября 2014 г. № Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена 06 MSI Gaming 4G GTX 980 4096 МБ, 1215—1341/7000 1700 252 675 08 GTX 780 Ti 3072 МБ, 875—1020/7000 1590 235 678 09 GTX 980 4096 МБ, 1126—1266/7000 1560 234 667 11 R9 290×4096 МБ, 1000/1000/5000 Uber Mode 1450 282 514
Комментарий к Рейтингам iXBT.com Повышенные частоты работы помогли продукту MSI завоевать первое место в своей группе. Рейтинг полезности Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей середина ноября 2014 г. № Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена 23 R9 290×4096 МБ, 1000/1000/5000 Uber Mode 282 1450 514 26 MSI Gaming 4G GTX 980 4096 МБ, 1215—1341/7000 252 1700 675 27 GTX 780 Ti 3072 МБ, 875—1020/7000 235 1590 678 29 GTX 980 4096 МБ, 1126—1266/7000 234 1560 667
Комментарий к Рейтингам полезности Я уже отмечал, что GTX 980 имеет несколько завышенную цену (на момент написания материала), и потому все плюсы и прелести этих ускорителей (включая и продукт MSI) меркнут по сравнению с тем, что конкурент в лице Radeon R9 290X хоть и отстает по производительности, но имеет гораздо меньшую цену. MSI GeForce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E — отличный вариант самого, по сути, быстрого однопроцессорного ускорителя на сегодня. Мало того, что эффективность и низкий шум системы охлаждения просто поражают воображение (шум очень и очень мал!), так еще изумляют оверклокерские возможности карты. С помощью MSI Afterburner я смог получить устойчивую работу ускорителя на частотах (внимание!) 1380—1450/7700 МГц! Да, пришлось немного поднимать вольтажи, но результат просто ошеломил. Скажу, что в ряде тестов был побит двухпроцессорный GTX 690 (хоть он и снят уже с тестов, но сравнение проводилось)! Titan Black (при его цене в 1000 долларов) был побит! И подчас производительность приближалась к уровню Radeon R9 295×2 и GeForce Titan Z. Давно не получал такого удовольствия от тестирования прекрасной видеокарты.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за ноябрь 2014 года)
награду получила карта:
MSI GeForce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты
Конкуренты
GTX 980 — $678(23)
R9 290X — $450(33)
GTX 980 — $678(23)
R9 290 — $386(16)
GTX 980 — $678(23)
GTX 780 Ti — $598(35)
GTX 980 — $678(23)
GTX 780 — $478(41)
MSI GTX 980 Gaming 4G — $672(12), T-11053857
GTX 980 — $678(23)
Предложения MSI GeForce GTX 980 Gaming 4G
L-11053857–10
Благодарим компанию MSI Russiaи лично Бориса Волказа предоставленную на тестирование видеокарту
Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia
2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
Клавиатура Cougar 700K для рабочего компьютера предоставленa компанией Cougar
