Система жидкостного охлаждения Cooler Master MasterLiquid ML240L RGB с радиатором на два вентилятора 120 мм и многоцветной подсветкой помпы и вентиляторов

Паспортные характеристики, комплект поставки и цена

Производитель Cooler Master
Модель MasterLiquid ML240L RGB
Код модели MLW-D24M-A20PC-R1
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA 2066, 2011, 2011-v3, 1156, 1155, 1151, 1150, 1366, 775; AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Тип вентиляторов осевые (аксиальные), MasterFan MF120R RGB, 2 шт.
Питание вентиляторов 12 В, 0,37 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
Размеры вентиляторов 120×120×25 мм
Скорость вращения вентиляторов 650—2000 об/мин
Производительность вентиляторов 113 м³/ч (66,7 фут³/мин.)
Статическое давление вентилятора 2,34 мм вод. ст.
Уровень шума вентилятора 6—30 дБА
Подшипник вентиляторов скольжения c винтовой нарезкой
Средняя наработка до отказа (MTTF) 160 000 ч
Размеры радиатора 277×120×27 мм
Материал радиатора алюминий
Помпа интегрирована с теплосъемником, две камеры в водоблоке
Размеры помпы 80×76×42 мм
Питание помпы 12 В, 3-контактный разъем (общий, питание, датчик вращения)
Уровень шума помпы <15 дБA
Средняя наработка до отказа (MTTF) 70 000 ч
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста MasterGel в шприце
Подключение
  • помпа: к 3(4)-контактному разъему (общий, питание и датчик вращения) на материнской плате
  • вентиляторы: в разветвитель, который подключается к 4-контактному разъему (общий, питание, датчик вращения, управление ШИМ) для кулера ЦП на материнской плате
  • RGB-подсветка от помпы и вентилятора: в разветвитель, который подключается к разъему на материнской плате или к контроллеру из комплекта
  • контроллер подсветки: к 4-контактному разъему питания Peripheral Connector («Molex») от БП
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 2 шт.
  • контроллер подсветки, кабель питания и соединители (4 шт.)
  • кабель-разветвитель для питания вентиляторов
  • кабель-разветвитель для подсветки
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • термопаста MasterGel в шприце
  • руководство по установке
  • описание гарантии
Страница продукта на сайте производителя Cooler Master MasterLiquid ML240L RGB
Средняя текущая цена
Розничные предложения

Описание

Поставляется система жидкостного охлаждения Cooler Master MasterLiquid ML240L RGB в коробке из среднего по толщине гофрированного картона. На внешних плоскостях обложки в цвете изображен сам продукт, а также перечислены основные особенности, технические характеристики, указаны особенности комплектации и есть чертежи помпы и радиатора с главными размерами. Надписи преимущественно на английском, но что-то продублировано на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена и пластиковые пакеты.

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, разветвители для подсветки и питания вентиляторов, инструкция по установке, описание гарантии, комплект контроллера подсветки и термопаста в шприце.

В комплекте идет инструкция по установке в виде книжки-гармошки хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается, хотя важное примечание есть на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файлы с инструкцией по установке и с описанием.

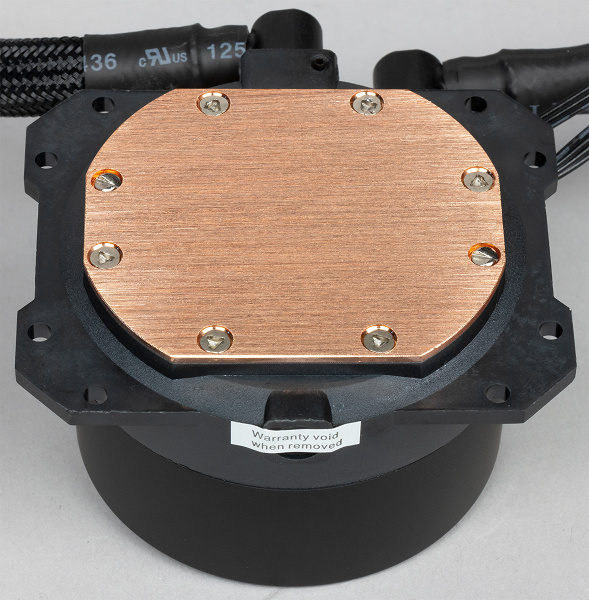

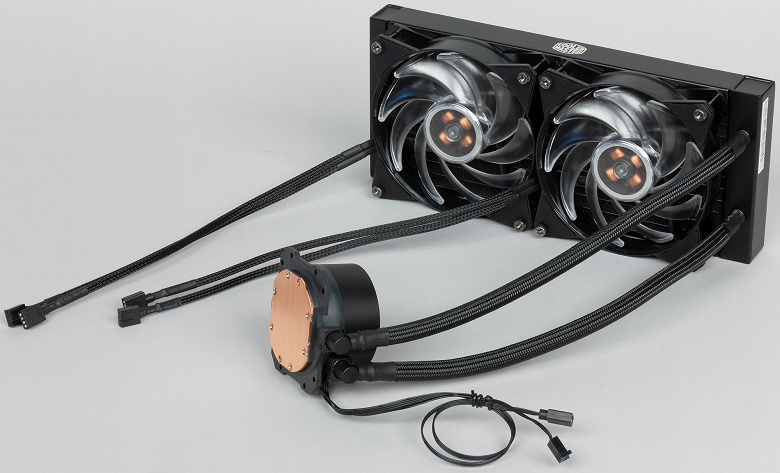

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Производитель указывает, что водоблок двухкамерный, видимо сверху камера помпы, а снизу — камера теплосъемника. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность шлифованная, но не полированная и чуть-чуть выпуклая к центру.

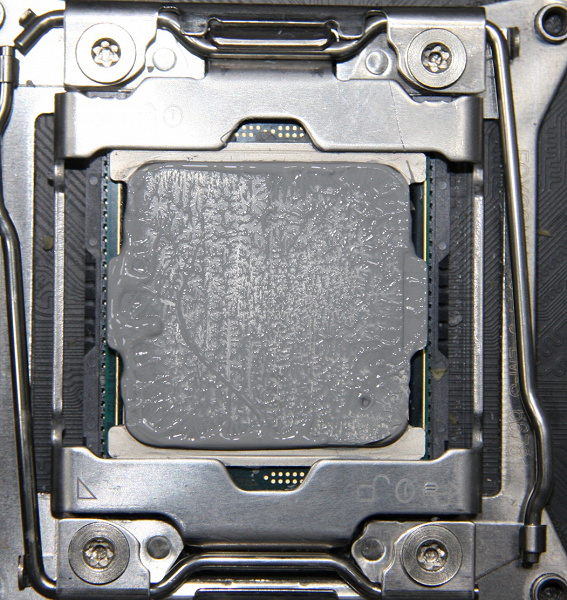

Габариты этой пластины — 50 на 58 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 40 на 47,5 мм. Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить как минимум раза на два. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

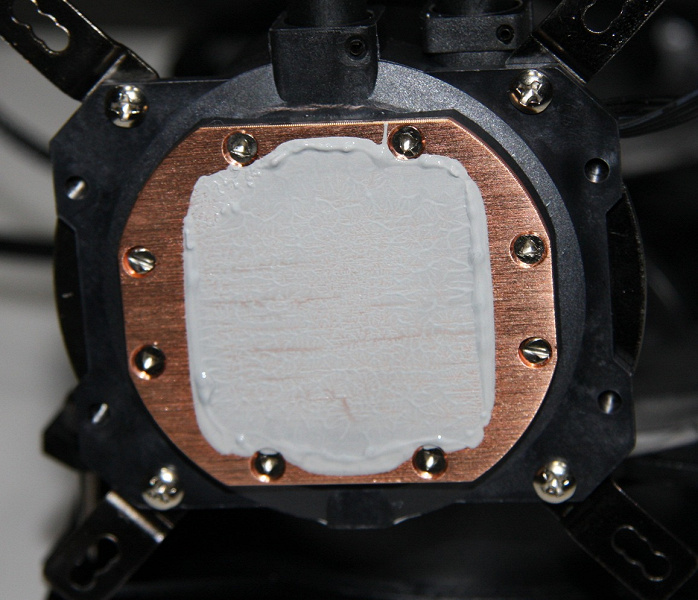

И на подошве помпы:

Видно, что термопаста распределилась очень тонким слоем по всей площади крышки процессора, а ее избытки выдавились за края.

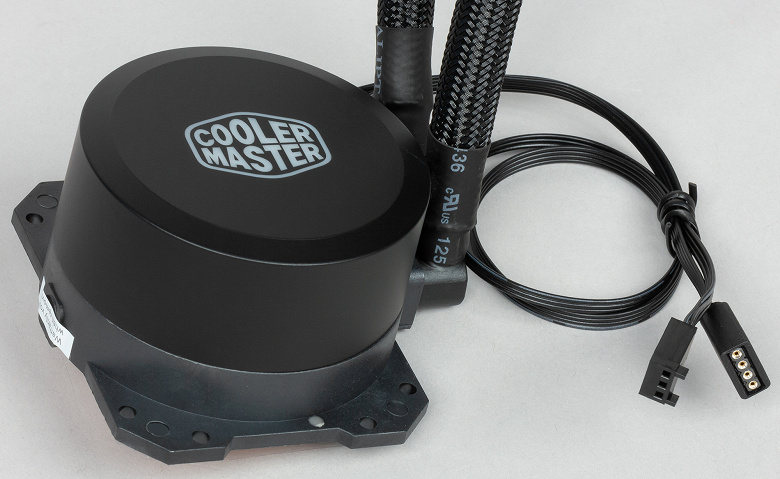

Основание корпуса помпы изготовлено из твердого черного пластика, а верхняя часть — из полупрозрачного пластика с черным матовым покрытием и логотипом сверху, образованным участками без черного покрытия.

Помпа оснащена многоцветной светодиодной подсветкой, управляемой извне по четырехпроводному интерфейсу. Диаметр цилиндрической части корпуса помпы примерно 65 мм. Высота помпы 45 мм. Длина кабеля питания от помпы 33 см, а длина кабеля подсветки 29,5 см. Шланги относительно жесткие и упругие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 11 мм. Длина шлангов примерно 32 см (что чуть меньше, чем обычно). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 277×119×28 мм.

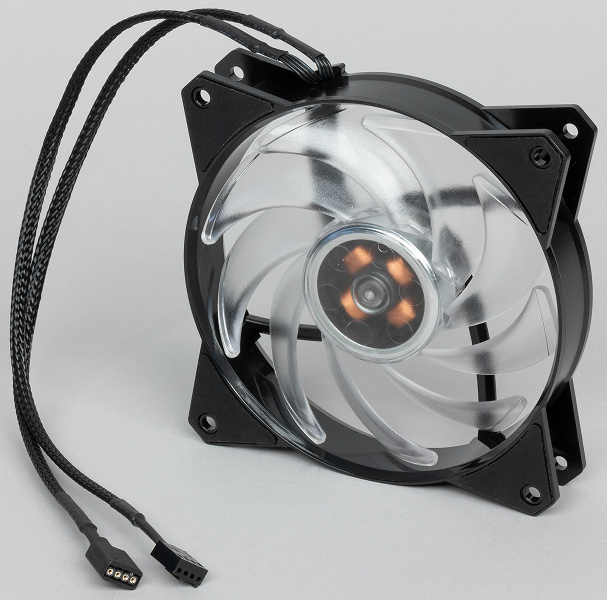

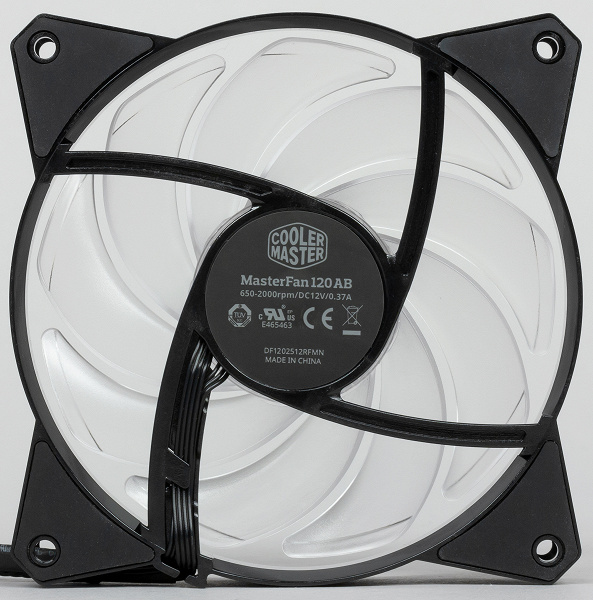

Типоразмер комплектных вентиляторов 120 мм. На проушины рамки вентилятора наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.

Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Провода от вентилятора заключены в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Крыльчатка вентилятора изготовлена из прозрачного пластика и снаружи слегка заматирована. На статоре вентилятора размещены четыре RGB-светодиода, которые подсвечивают крыльчатку изнутри. На подсветку идет отдельный кабель с четырехконтактным разъемом. Если на материнской плате или на другом контроллере подсветки есть стандартный четырехконтактный разъем для подключения RGB-подсветки, то контроллер из комплекта можно не использовать. Правда RGB-кабель-разветвитель не имеет проходного разъема, а значит система будет последней в цепочке устройств с RGB-подсветкой.

Длина кабеля питания вентилятора составляет всего 30,5 см. Но с учетом длины разветвителя (23 см, включая хвосты по 10 см) должно хватать. Длина кабеля подсветки 29 см.

Максимальная толщина радиатора с закрепленными вентиляторами составляет 58,6 мм. Система в сборе с крепежом под LGA 2011 имеет массу 1099 г.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика. Отметим удобную систему крепления помпы на процессор, хотя отвертки все же понадобятся, и то, что вентиляторы на радиатор можно закрепить без использования отвертки, так как винты имеют большие головки с накаткой (в них есть резьбовые отверстия для закрепления радиатора на панель корпуса через вентиляторы).

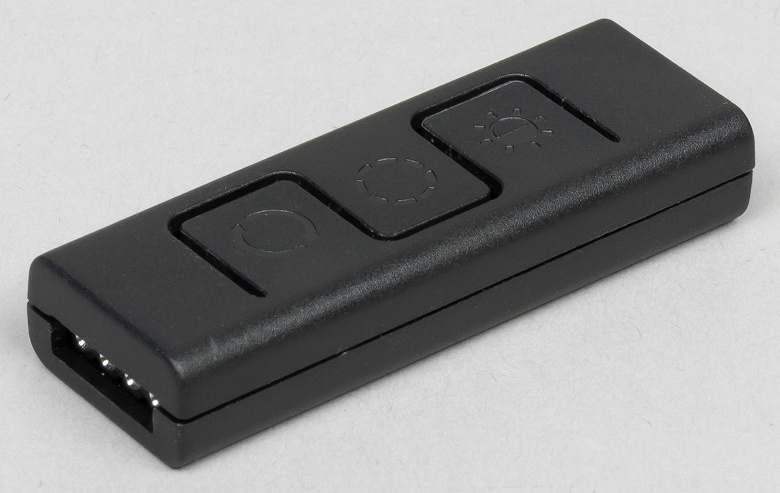

Комплектный контроллер управляет только работой подсветки.

Кабель питания контроллера подключается к периферийному разъему («Molex»), что менее удобно, чем к разъему питания SATA. RGB-кабель-разветвитель к контроллеру и кабели подсветки вентиляторы и помпы к разветвителю подключаются посредством небольших соединителей. Метки на разъемах и на контроллере помогут подключить RGB-разъемы в нужной ориентации, но метки видно плохо. Длина кабеля-разветвителя для подключения подсветки равна 22 см от точки подключения плюс три хвоста по 32 см на устройства. Этот кабель имеет круглую оболочку. Длина кабеля питания от контроллера равна 30 см. Первая кнопка контроллера переключает яркость, вторая кнопка — цвет или скорость изменения в динамичных режимах, третья — режимы. Режимов шесть:

Режим Выбор цвета или скорости Регулировка яркости
Статичный цвет да
Мигание цвет да
Плавное разжигание и угасание цвет нет
Плавная смена цвета скорость нет
Трехкратное мигание и смена цвета скорость нет
Смена цвета через плавное разжигание и угасание скорость нет

Отключение питания не сбрасывает выбранный режим. Режимы подсветки с некоторыми вариантами настроек демонстрирует видеоролик ниже:

На систему Cooler Master MasterLiquid ML240L RGB установлена гарантия в 2 года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Для теста под нагрузкой использовалась функция Stress FPU из пакета AIDA64. Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 125,4 Вт при 44,9 °C температуры процессора до 128,2 Вт при 54,0 °C. Для расчета промежуточных значений потребления использовалась линейная интерполяция. Во всех тестах, если не указано иное, помпа работает от 12 В.

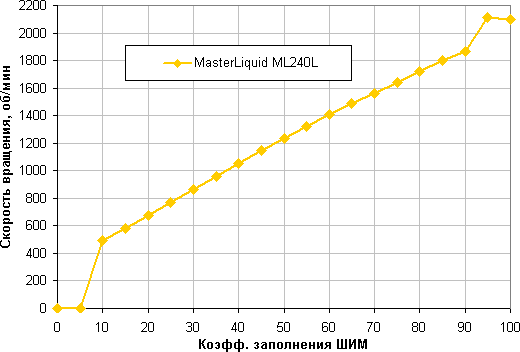

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — достаточно широкий диапазон регулировки и плавный почти линейный рост скорости вращения при изменении коэффициента заполнения от 10% до 90%. Отметим, что при КЗ 0% (точнее, меньше 7%) вентиляторы останавливаются, что может пригодиться в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке. При 12%/13% вентиляторы запускаются.

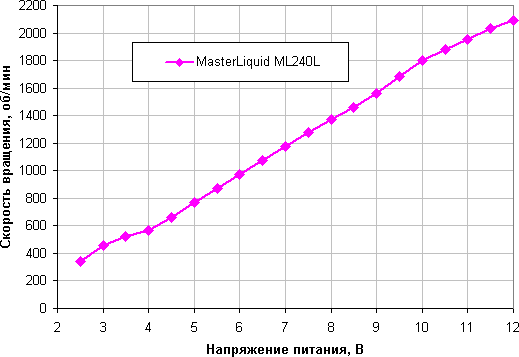

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения немного шире. Вентиляторы останавливаются при 2,½,0 В, а при 2,½,2 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

Приведем также зависимость скорости вращения помпы от напряжения питания:

Отметим плавный близкий к линейному рост скорости вращения помпы с повышением напряжения питания. Помпа останавливается при 3,9 В и запускается при 4,0 В. В принципе, вся система сохраняет работоспособность при напряжении питания 5 В.

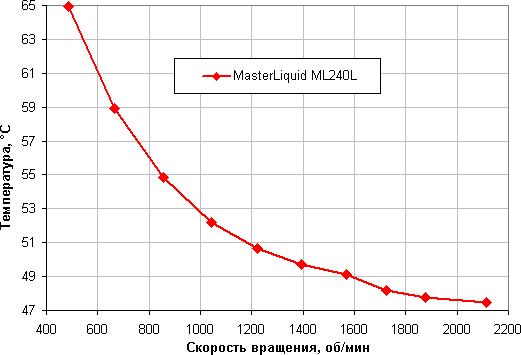

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается (при 24 градусов окружающего воздуха) даже на минимальных оборотах вентиляторов достигаемых только с помощью изменения КЗ ШИМ.

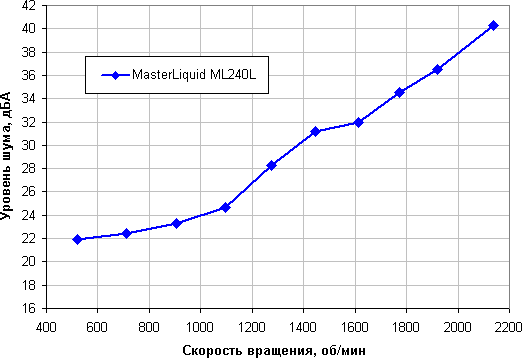

Этап 3. Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков;, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь указанный диапазон, то есть в зависимости от скорости вращения вентиляторов система может быть как шумной, так и очень тихой. Перегибы на графике свидетельствуют о каких-то резонансных явлениях, приводящих к небольшому увеличению шума на определенных скоростях вращения вентиляторов. Фоновый уровень равен 16,7 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы равен 21,7 дБА. При желании можно снизить напряжение питания помпы, что уменьшит общий шум от системы в случае малых скоростей вращения вентиляторов, но особого смысла в этом нет.

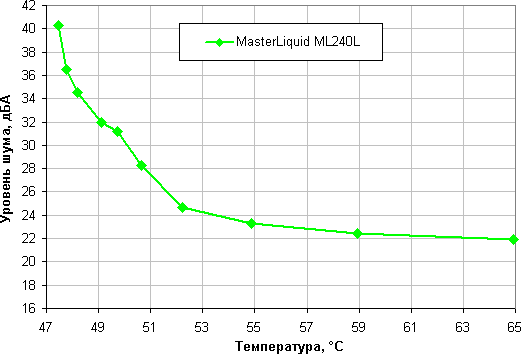

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

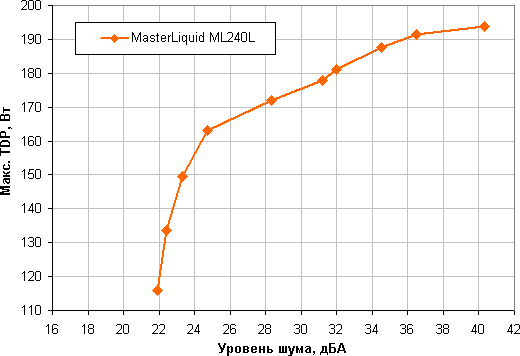

Этап 5. Построение зависимости реальной максимальной мощности от уровня шума.

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами этих систем, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 165 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 195 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. В целом данная система является типичной по производительности в своем классе (с радиатором на два вентилятора 120 мм).

Выводы

На основе системы жидкостного охлаждения Cooler Master MasterLiquid ML240L RGB можно создать условно бесшумный компьютер, оснащенный процессором с тепловыделением порядка 165 Вт максимум. Управляемая RGB-подсветка помпы и вентиляторов поможет украсить внутреннее пространство системного блока. Отметим хорошее качество изготовления, удобный в использовании крепеж помпы на процессор и вентиляторов на радиатор, а также то, что подсветка допускает использование контроллера из комплекта или любого другого, совместимого с четырехпроводной системой RGB.
