Сетевые зарядные устройства Deppa WC-01, WC-02 и WC-03: три модели, одна из которых в четырех комплектациях

Компания Deppa производит разного рода аксессуары к мобильным устройствам — от защитных стекол и дата-кабелей до стереогарнитур и зарядных устройств. Сегодня мы познакомимся с шестью новинками из класса сетевых зарядных устройств. Собственно, моделей всего три, поскольку четыре образца из шести отличаются в основном комплектацией, но каждый из участников обзора имеет свой артикул: от 11380 до 11385. Для всех устройств заявлены гарантийный срок 12 месяцев и срок службы 24 месяца. Если с первым значением все ясно, то в отношении второго надо уточнить: оно вовсе не означает, что через два года устройство непременно сломается — это просто расчетный ориентир, и сам факт его указания в официальном источнике является отрадным.

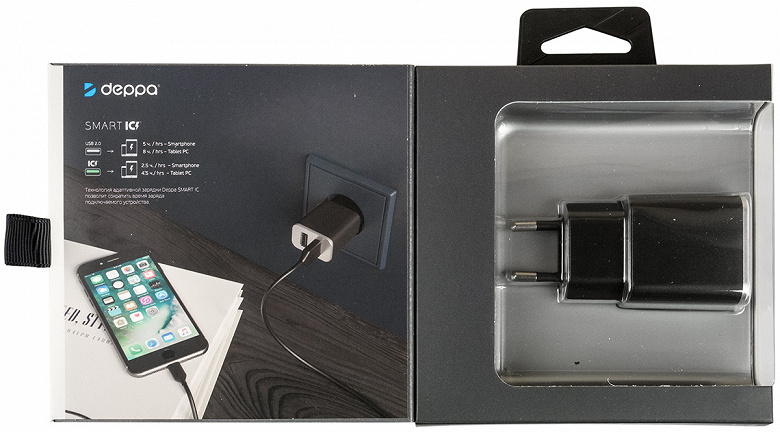

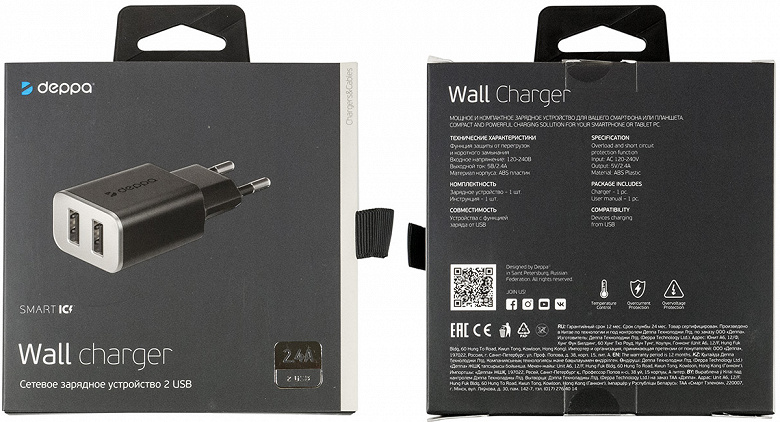

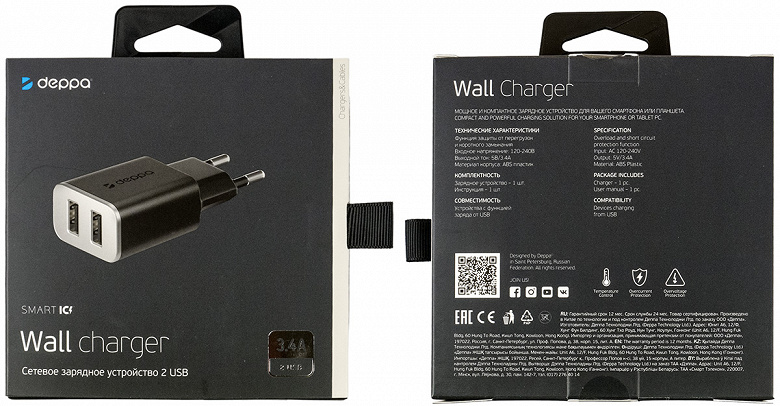

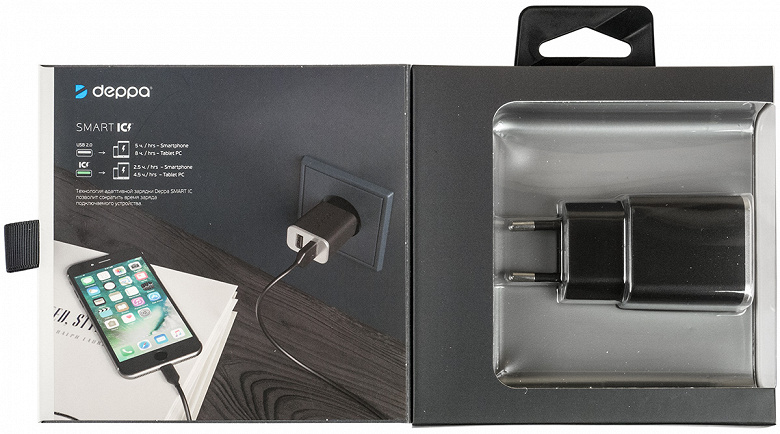

Все они упакованы в картонные коробки-книжки с единым оригинальным оформлением, оснащенные европодвесом. У коробок есть откидная крышка, которая удерживается магнитами, а для удобства ее открывания имеется петелька из ткани. Под этой крышкой скрывается окно, через которое можно увидеть и само ЗУ, и входящий в комплект кабель (если он есть). На тыльной стороне упаковки на английском и русском языках приведены краткие параметры устройства. На коробках имеется символ технологии Deppa Smart IC, но подробности не раскрываются, в том числе и на официальном сайте. Сказано лишь, что данная технология быстрой зарядки «позволит сократить время заряда подключаемого устройства», и приведены примеры: смартфон, который от обычного порта USB 2.0 заряжается за 5 часов, и планшет, для заряда которого в тех же условиях требуется 8 часов, от ЗУ с Deppa Smart IC зарядятся за 2,5 и 4,5 часа соответственно. На всех упаковках нанесены символы защиты Temperature Control, Overcurrent Protection и Overvoltage Protection.

Сетевое зарядное устройство с выходным током до 2,4 А (11380)

Параметры, описание

Начнем с перечня заявленных параметров.

Как часто бывает, в описании не сказано, является ли заявленный выходной ток в 2,4 А пределом для суммы нагрузок или каждый из двух одновременно подключенных гаджетов может потреблять более двух ампер. Придется уточнять при тестировании.

В комплекте только само ЗУ.

Точно такой же адаптер входит и в следующие три комплекта, у двух остальных отличия не принципиальные, поэтому именно его мы рассмотрим подробно.

Корпус сделан из черного ABS-пластика, лишь торец с разъемами USB имеет серебристый цвет. На одной из боковых сторон также есть указание параметров, а модель обозначена как WC-01.

Внешний вид достаточно аккуратный, на поверхностях нанесена легкая шагрень, лишающая ЗУ дешевого блеска и в значительной степени скрывающая отпечатки пальцев.

Тестирование

Контакты Vcc и GND обоих разъемов соединены параллельно, то есть указанный в спецификации ток явно является предельным для суммы токов нагрузок, подключенных к двум выходам.

Напряжение холостого хода 5,1–5,3 В (у разных экземпляров), уровень пульсаций 40–50 мВ.

Напряжение с предельной обозначенной нагрузкой 2,4 А — 5,0 В (замер непосредственно на выходе ЗУ), размах пульсаций 110 мВ (много это или мало — судите сами: просто посчитайте, сколько это будет в процентах от пяти вольт). За 30 минут напряжение снизилось на 0,1 В, уровень пульсаций не изменился, нагрев в самом горячем месте корпуса составил 31–32 °C относительно исходной температуры — еще не обжигает, но уже горячо. Таким образом, заявленный предельный ток подтверждается, а единственное замечание касается работы в помещении с высокой температурой: при длительной работе с максимальной нагрузкой возможен перегрев ЗУ.

Работа с перегрузкой 10%: учитываем, что разъемы USB 2.0 не рассчитаны на большие токи, поэтому к одному из выходов подключаем нагрузку с током 1 А, ко второму — 1,65 А. Напряжение в начале теста 4,8 В, уровень пульсаций 150 мВ. В течение 15 минут напряжение снизилось до 4,7 В, нагрев составил 30–31 °C. При 4,7 В и даже 4,6 В многие гаджеты будут и работать, и заряжаться, то есть ЗУ вполне способно работать с перегрузками в пределах 10%, желательно не очень долго.

Срабатывание защиты от перегрузки: при суммарном токе 2,8 А напряжение падает до 3,5–3,6 В, при 3,0 А сразу срабатывает защита. После снятия перегрузки работоспособность сразу восстанавливается.

Проверка на совместимость с различными технологиями быстрой зарядки показала, что ЗУ поддерживает режим Apple 10W с током до 2,1 А (на D+ и D− напряжения 2,7 В и 2,0 В соответственно); конечно, подключение устройств с меньшим потреблением также вполне допустимо.

Сетевое зарядное устройство с выходным током до 2,4 А и кабелем Micro-USB (11381)

Параметры, описание

Входное напряжение 120—240 В
Выходное напряжение 5 В
Выходной ток 2,4 А
Количество выходных разъемов 2 × USB
Защита от перегрузок и короткого замыкания
Дополнительные функции технология Deppa Smart IС
Вес брутто 120 г
Цена на сайте deppa.ru 990 руб.
Розничные предложения
Описание на сайте производителя

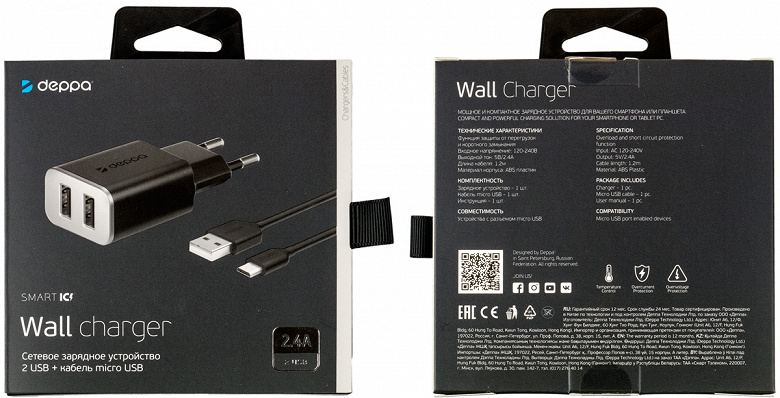

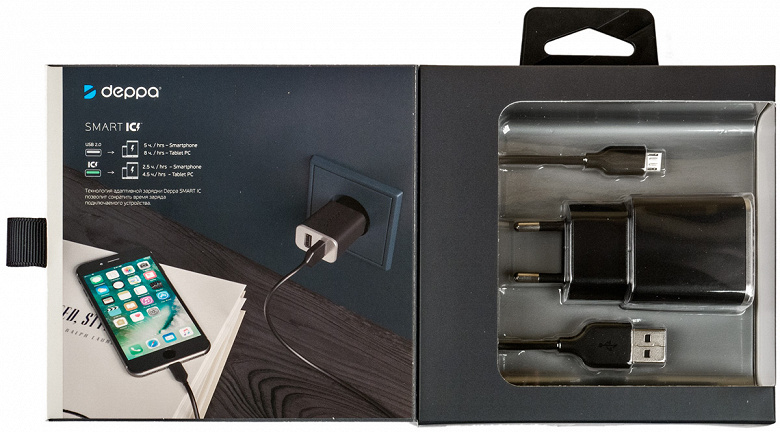

Модель самого зарядного устройства та же, что и в предыдущем случае — WC-01, разница в комплектации: есть кабель с разъемами USB type A (male) — Micro-USB длиной чуть более метра от разъема до разъема, оснащенный многоразовой стяжкой-липучкой. Маркировки, которая бы позволила уточнить сечение проводов, на кабеле нет, зато на разъемах нанесено название компании Deppa.

Сетевое зарядное устройство с выходным током до 2,4 А и кабелем USB Type-C (11382)

Параметры, описание

Входное напряжение 120—240 В
Выходное напряжение 5 В
Выходной ток 2,4 А
Количество выходных разъемов 2 × USB
Защита от перегрузок и короткого замыкания
Дополнительные функции технология Deppa Smart IС
Вес брутто 122 г
Цена на сайте deppa.ru 1090 руб.
Розничные предложения
Описание на сайте производителя

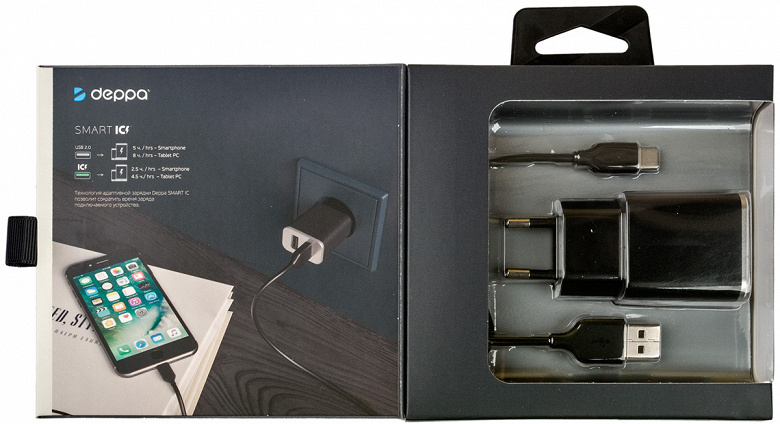

Модель самого зарядного устройства та же, что и в предыдущем случае — WC-01, разница в комплектации: есть кабель с разъемами USB type A (male) — USB Type-C длиной чуть более метра от разъема до разъема, оснащенный многоразовой стяжкой-липучкой. Маркировки, которая бы позволила уточнить сечение проводов, на кабеле нет, зато на разъемах нанесено название компании Deppa.

Проверка кабеля

Для кабеля из этого комплекта мы сделали замеры, чтобы оценить его влияние на подключенную нагрузку.

При токе 1,0 А падение напряжения на кабеле составило 0,2 В, при 2,0 А — 0,4 В, то есть суммарное сопротивление проводов в линиях Vcc и GND равно 0,2 Ом.

Таким образом, уже при потребляемом токе в 1,6–1,8 А с этим кабелем напряжение на входном разъеме подключенного гаджета вполне может оказаться ниже 4,75 В — минимального порога, определяемого спецификацией USB, однако большинство пятивольтовых устройств при этом будет и работать, и заряжать встроенные аккумуляторы. Но если ток ближе к максимально заявленному для данного ЗУ, то лучше использовать другой кабель — например, существенно более короткий.

Сетевое зарядное устройство с выходным током до 2,4 А и кабелем Lightning (11383)

Параметры, описание

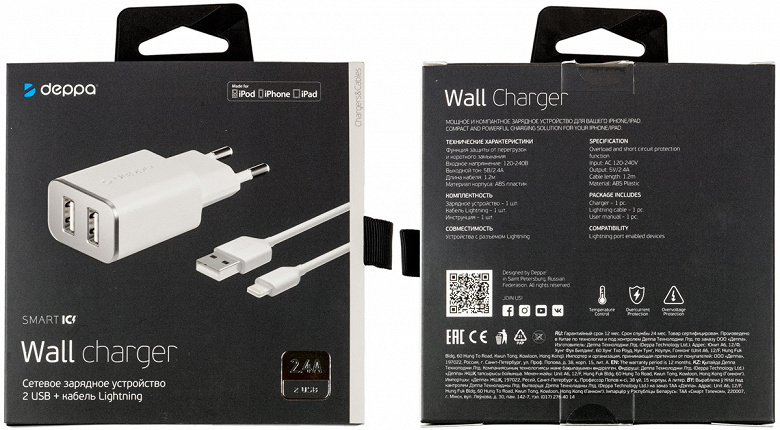

Модель самого зарядного устройства та же, что и в предыдущем случае — WC-01, однако разница на этот раз не только в комплектации: цвет корпуса не черный, а белый, по-прежнему с серебристой накладкой на торце с разъемами.

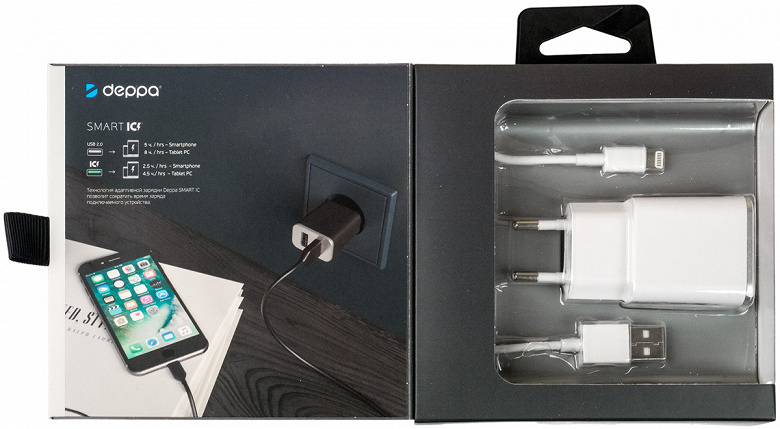

Кабель с разъемами USB type A (male) — Lightning немного длиннее, чем в предыдущих случаях: 1,15 м от разъема до разъема, и белого цвета. Стяжка-липучка есть, причем немного более удобной конструкции. Маркировки с указанием сечения на кабеле здесь также нет.

Сетевое зарядное устройство с поддержкой Quick Charge (11384)

Параметры, описание

Входное напряжение 120—240 В
Выходное напряжение 5/9/12 В
Выходной ток 3 А (5 В), 2 А (9 В), 1,5 А (12 В)
Количество выходных разъемов 1 × USB
Защита от перегрузок и короткого замыкания
Дополнительные функции поддержка Qualcomm QuickCharge 2.0/3.0
Цена на сайте deppa.ru 1190 руб.
Розничные предложения
Описание на сайте производителя

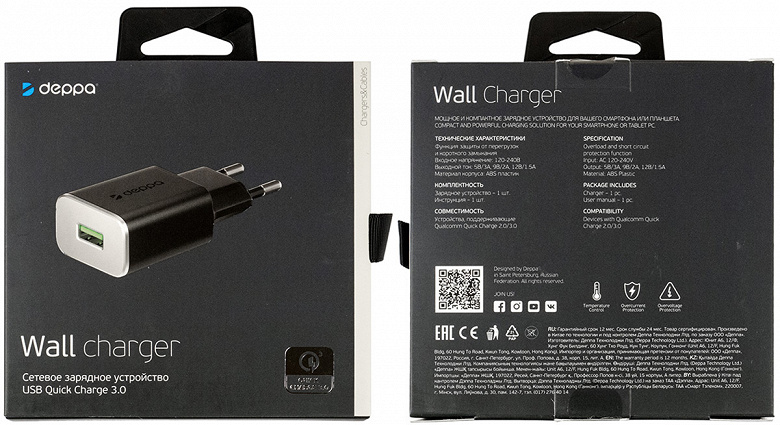

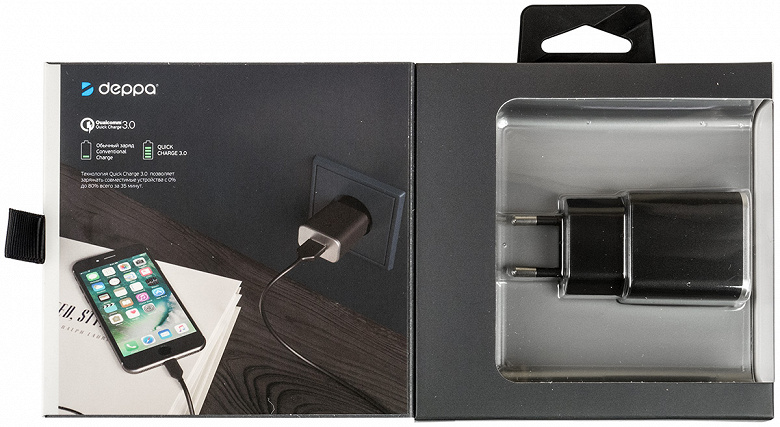

В комплекте только сам адаптер. Маркировка на корпусе уже иная: WC-02.

Внешний вид и цвет такие же, как у первых трех вариантов, но выходной разъем USB всего один.

Тестирование

Начнем с проверки на совместимость с различными технологиями быстрой зарядки: ЗУ поддерживает режимы Apple 12W с током до 2,4 А и USB DCP до 1,5 А.

Наш тест подтверждает и заявленную в спецификации поддержку Qualcomm Quick Charge 2.0 и 3.0, максимальное выходное напряжение 12 В.

Проверяем пятивольтовый режим.

Выходное напряжение на холостом ходу 5,0 В, уровень пульсаций 40–50 мВ.

Напряжение с предельной обозначенной для пятивольтового режима нагрузкой 3,0 А составило 4,9 В, размах пульсаций 330–350 мВ.

Здесь еще бо́льшую роль играет кабель: далеко не каждый рассчитан на токи в два и более ампер, в том числе и протестированный нами из комплекта Deppa 11382. Если кабель длинный и с тонкими проводами, то до нагрузки «доберется» гораздо меньшее напряжение, и вовсе не факт, что подключенный гаджет будет работать или заряжаться. Поэтому жаль, что ЗУ со столь большим выходным током, подтвержденным и нашим тестом, не имеет в комплекте подходящих кабелей: несведущий покупатель, использовавший для подключения первый попавшийся дешевенький «шнурок», может очень разочароваться, а винить он наверняка будет именно «зарядку», а не кабель.

Вновь отметим, что и сам разъем USB 2.0 не предназначен для токов порядка трех ампер, особенно в течение длительного времени: коннекторы сильно нагреваются.

За 30 минут выходное напряжение почти не изменилось, но уровень пульсаций увеличился почти вдвое — до 530–550 мВ (однако и это нельзя назвать критическим значением). Нагрев в самом горячем месте корпуса составил 42–43 °C относительно температуры в помещении, то есть ЗУ стало очень и очень горячим; свою роль сыграло и то, что нагрузку со столь большим током нам пришлось подключать к единственному разъему USB.

Еще раз напомним: если температура окружающей среды высока, то при длительной работе с максимальной нагрузкой возможен перегрев адаптера.

Работа с перегрузкой 10%, то есть ток 3,3 А. Напряжение в начале теста 4,8 В, но пульсации немалые — размах около 1 В, причем выбросы по полвольта идут как вниз, так и вверх — для очень многих гаджетов это не будет критично, потому что в них есть встроенные схемы стабилизации.

За 15 минут ситуация практически не изменилась, а нагрев составил 43–44 °C. То есть ЗУ вполне способно работать с перегрузками в пределах 10%, однако не слишком долго, чтобы не было перегрева.

Следующий этап — замер в 12-вольтовом режиме (QC 2.0). Без нагрузки на выходе 12,1 В, размах пульсаций 90–100 мВ. При максимальном заявленном для такого режима токе 1,5 А напряжение снизилось на 0,2 В, пульсации возросли незначительно, до 130–140 мВ. В течение 15 минут корпус нагрелся на 41–42 °C, выходное напряжение почти не изменилось, но пульсации составили уже 370–390 мВ (в процентах к уровню 12 В это совсем немного).

В 9- и 12-вольтовых режимах QC 2.0/3.0 при той же, что и в пятивольтовом режиме, потребляемой нагрузкой мощности токи будут пропорционально меньше, поэтому влияние сопротивления проводов соединительного кабеля не столь существенное, да и коннекторы USB не будут так сильно нагреваться.

Сетевое зарядное устройство с выходным током до 3,4 А (11385)

Параметры, описание

Входное напряжение 120—240 В
Выходное напряжение 5 В
Выходной ток 3,4 А
Количество выходных разъемов 2 × USB
Защита от перегрузок и короткого замыкания
Дополнительные функции технология Deppa Smart IС
Цена на сайте deppa.ru 990 руб.
Розничные предложения
Описание на сайте производителя

В комплекте только сам адаптер. Внешне он точно такой же, как первые три, но маркировка на корпусе — WC-03.

Тестирование

Совместимость с различными режимами быстрой зарядки: ЗУ поддерживает режимы Apple 12W с током до 2,4 А и USB DCP до 1,5 А.

Поддержка Qualcomm Quick Charge у данной модели отсутствует.

Напряжение на выходах (их контакты Vcc и GND соединены параллельно) без нагрузки 5,0 В, размах пульсаций 65–70 мВ.

Тест при максимальном заявленном токе 3,4 А: чтобы не перегревать коннекторы USB, мы снова распределили нагрузку по выходам. Выходное напряжение при этом даже немного повысилось по сравнению с холостым ходом — до 5,2 В, а пульсации увеличились вдвое.

За полчаса корпус нагрелся на 34–35 °C, выходное напряжение и пульсации заметно не изменились.

Работа с перегрузкой 10%, то есть с током 3,75 А (также распределенным по обоим выходам): напряжение в начале теста 5,2 В, размах пульсаций 550–600 мВ. Через 15 минут эти значения практически не изменились, нагрев составил 33–34 °C.

Итог

Все шесть рассмотренных нами сетевых зарядных устройств Deppa показали себя вполне достойно: тестирование не только подтвердило заявленные параметры, но и выявило «стойкость» к перегрузкам, пусть и не очень значительным, но все же не мизерным — в пределах 10% от обозначенного в спецификации максимума, и не кратковременно, на секунды, а в течение минимум 15 минут.

Отметим и высокое качество упаковки: коробочку с адаптером приятно взять в руки, она вполне годится на роль подарка.

Серьезных претензий к рассмотренным образцам у нас не нашлось, выскажем лишь замечание: надо реально оценивать возможности входящих в некоторые комплекты кабелей, которые имеют приличную длину, но не очень пригодны для работы в режимах с большими токами. Однако это нивелируется тем фактом, что покупатель может купить только адаптер, а кабель приобрести отдельно, по своему вкусу, или использовать имеющийся в комплекте подключаемого к ЗУ гаджета.

Сетевые зарядные устройства предоставлены на тест производителем
