Сетевой накопитель WD My Cloud PR2100 на современной платформе Intel



Содержание

Компания WD не может похвастаться широким ассортиментом сетевых накопителей, так что каждая новинка представляет интерес. Летом этого года производитель объявил о выпуске новой серии сетевых накопителей My Cloud Pro. Сегодня мы познакомимся с моделью My Cloud PR2100, имеющей два отсека для винчестеров.

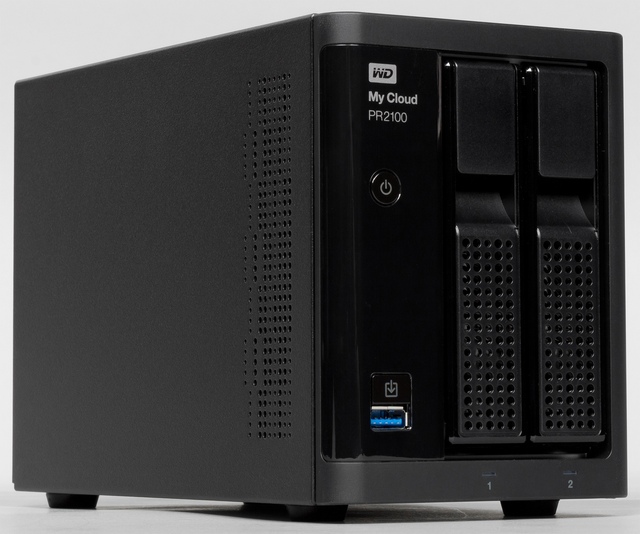

Внешний вид сетевого накопителя WD My Cloud PR2100

Наиболее существенным обновлением является использование в устройстве платформы Intel. Установленный здесь чип Intel Pentium N3710 имеет четыре вычислительных ядра, работающих на частоте 1,6 ГГц, что для этого сегмента сетевых накопителей обеспечивает высокую производительность и возможность реализации многочисленных дополнительных сервисов встроенного программного обеспечения.

Комплект поставки и внешний вид

Как и другие устройства данного сегмента, рассматриваемый накопитель поставляется в традиционной картонной коробке. Ничего нового в оформлении придумывать нет смысла. Компания использовала фирменные синие тона, так что на полке в магазине вы легко найдете устройство. На упаковке есть фотографии модели, описание ее ключевых особенностей и возможностей, многочисленные логотипы брендов и технологий, требования к компьютеру и браузеру, список комплекта поставки. Данная модель может комплектоваться жесткими дисками с общей емкостью от 2 до 16 ТБ, так что на коробке в этом случае будет написан их объем. В нашем варианте использовалась версия без дисков.

Упаковка сетевого накопителя WD My Cloud PR2100

Коробка достаточно крупная для данной модели, что вызвано повышенным вниманием компании к защите при транспортировке — само устройство зажато в надежные упругие вставки. Рядом находится картонная коробка с остальными элементами поставки: внешним блоком питания (12 В 4 А), сетевым кабелем, патч-кордом для подключения к локальной сети и несколькими листовками.

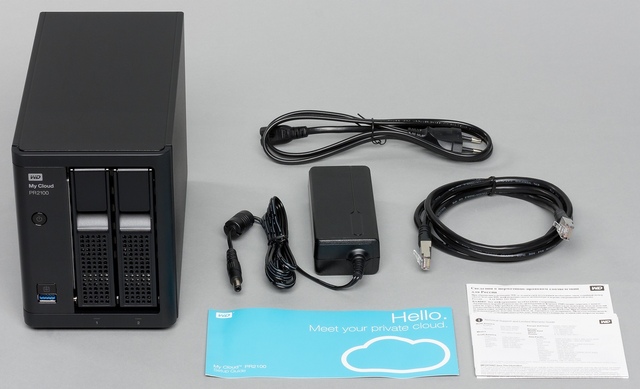

Комплект поставки накопителя WD My Cloud PR2100

Одна из них описывает процесс начала работы с устройством. Все остальное, включая полные версии документации и фирменные программы, можно скачать из раздела поддержки сайта производителя. Отметим, что блок питания в этот раз действительно компактный и использует удобный тонкий провод без заземления для подключения к розетке. А вот индикатора наличия питания на нем нет. Гарантия на версию без дисков в регионе EMEA составляет два года. Поставляемые с винчестерами модели имеют гарантию три года.

Блок питания накопителя WD My Cloud PR2100

Внешний вид накопителя напоминает ранее протестированные устройства этого производителя из ориентированной на бизнес-сегмент серии. Габаритные размеры составляют 108×214×148 без учета подключения кабелей сзади. В конструкции используется преимущественно металл, так что вес без дисков достаточно большой — 2,2 кг. Цвет для данного устройства был выбран черный, вероятно именно он ассоциируется с профессиональным направлением.

Внешний вид накопителя WD My Cloud PR2100

Верхняя крышка изготовлена из металла и имеет практичное матовое покрытие. Задняя панель и дно также металлические, но уже без краски. Передняя панель выполнена из пластика, но на металлической раме. Слева вертикально идет глянцевая вставка с кнопкой питания, портом USB 3.0 и кнопкой копирования. Заметим, что в кнопках установлены индикаторы.

Внешний вид накопителя WD My Cloud PR2100

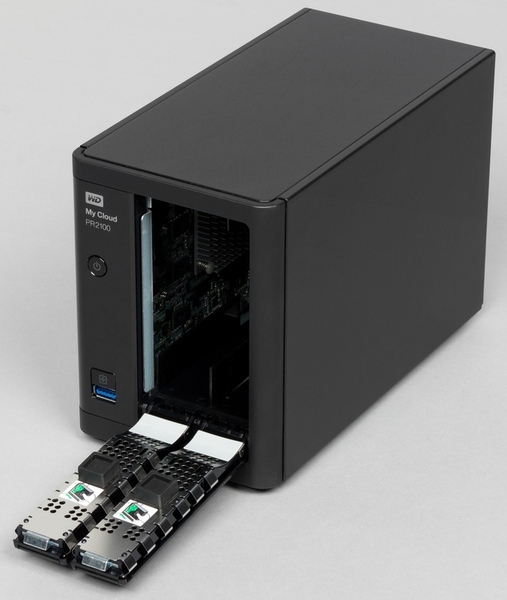

Остальное пространство занимают два отсека для установки жестких дисков. Для этой операции не требуется применение инструментов — вы просто отщелкиваете люк нужного отсека и вставляете в него винчестер. Безусловно, это очень удобно и упрощает обслуживание. Нужно только не забыть проверить ориентацию разъема, для чего на внутренней стороне дверцы находится соответствующая иллюстрация. Отметим, что в конструкции защелки применен металл и сомнений в ее надежности нет. А вот дополнительных замков для защиты от несанкционированного доступа здесь нет. Под отсеками установлены двухцветные индикаторы состояния и активности винчестеров.

Внешний вид накопителя WD My Cloud PR2100

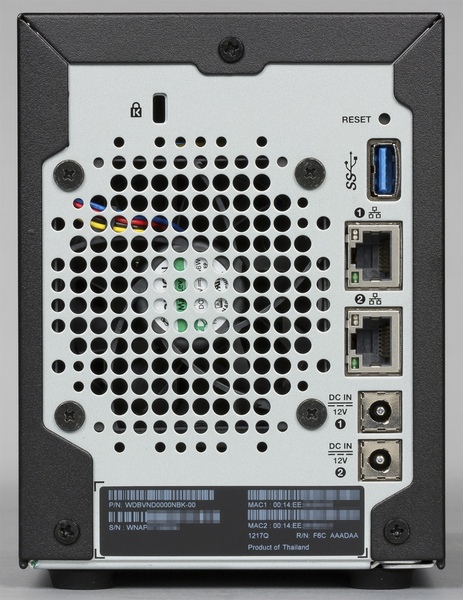

На дверцах, а также левой боковой стороне корпуса можно заметить решетки системы вентиляции. Основной ее элемент — вентилятор формата 70×25 мм установлен на задней панели. Здесь же мы видим все остальные порты: один USB 3.0, два гигабитных сетевых порта со встроенными индикаторами, два входа для блоков питания. Также присутствуют кенсингтонский замок и отверстие скрытой кнопки сброса.

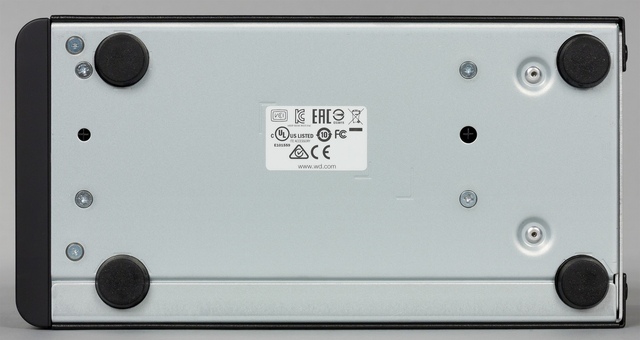

На дне установлены крупные резиновые ножки, что позволяет накопителю крепко стоять на столе. Заметим, что решеток вентиляции здесь нет, что снижает количество пыли внутри корпуса.

Внешний вид накопителя WD My Cloud PR2100

Так что в целом внешний вид стоит оценить положительно. Некоторое неудобство могут вызвать, пожалуй, только индикаторы, имеющие голубой цвет.

Конструкция и характеристики

Жесткие диски устанавливаются в отсеки с поддержкой горячей замены, так что внутри нет обслуживаемых пользователем во время обычной эксплуатации элементов.

Основой конструкции накопителя служит рама из толстого металла. На ней закреплены главная и дополнительная печатные платы, а также направляющие для установки винчестеров и вентилятор. Последний представлен моделью Sunon MagLev PF70251VX-Q02U-S99, имеющей четырех проводное подключение с управлением и контролем скорости вращения. Заменить или почистить его относительно непросто.

На основной печатной плате мы видим SoC Intel Pentium N3710 с небольшим радиатором. Эта анонсированная в 2016 году микросхема семейства Braswell имеет четыре вычислительных ядра с базовой частотой 1,6 ГГц и отличается небольшим энергопотреблением — SDP составляет всего 4 Вт.

Оперативная память объемом 4 ГБ реализована чипами на плате, так что возможности расширения здесь нет. С другой стороны, такой объем для этого класса устройств более чем достаточен.

Кроме того, на плате мы видим чип eMMC для прошивки и пару сетевых контроллеров Realtek RTL8111H. Порты SATA реализованы средствами основного процессора. Он же отвечает и за работу двух портов USB 3.0. Функции встроенного графического блока в данной модели не используются, если не считать транскодирование видео.

Что касается наличия двух входов для блоков питания, то это решение чисто аппаратное, так что операционная система накопителя ничего не знает об их состоянии. Переключение происходит на аппаратном уровне без каких-либо настроек и уведомлений пользователя.

В целом, аппаратная конфигурация устройства, безусловно, интересна. Перфекционисты, возможно, хотели бы увидеть здесь сетевые контроллеры Intel и возможность расширения объема оперативной памяти, но на самом деле установленные чипы Realtek вполне справляются, а 4 ГБ более чем достаточно для всех предусмотренных в прошивке возможностей устройства, даже если учитывать и устанавливаемое дополнительное программное обеспечение.

Настройка и базовые возможности

В данном устройстве предусмотрен встроенный флэш-накопитель для операционной системы, так что процесс запуска его в работу максимально упрощен. Для модели без винчестеров достаточно установить один или два жестких диска, что осуществляется без использования инструментов, подключить сеть и питание, а потом нажать кнопку на корпусе. После инициализации вы обращаетесь к устройству через браузер (по фиксированному заводскому доменному имени или на специальный сайт) и проходите несколько шагов мастера настройки нового накопителя.

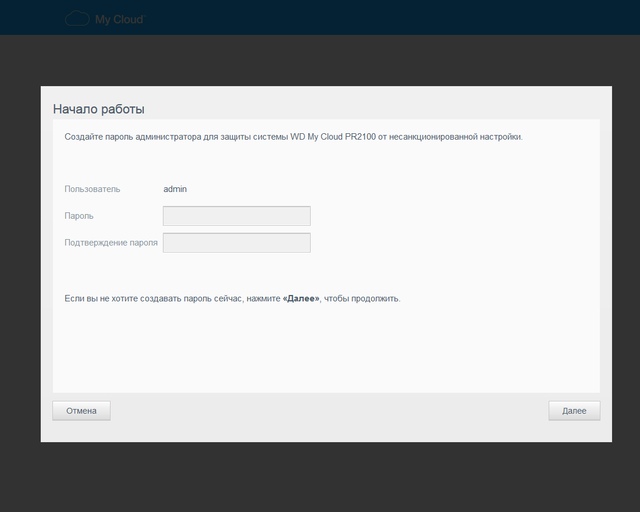

Настройка WD My Cloud PR2100

Здесь вы выбираете язык (русский в списке присутствует), подтверждаете принятие лицензионного соглашения, придумываете пароль администратора, добавляете пользователей для облачного доступа, включаете автоматическое обновление прошивки, регистрируете устройство. Заметим, что некоторые шаги можно пропустить и вернуться к ним из полного интерфейса настроек устройства, а на последней странице будут предложены ссылки на Web-ресурсы с дополнительной информацией об использовании сетевого накопителя.

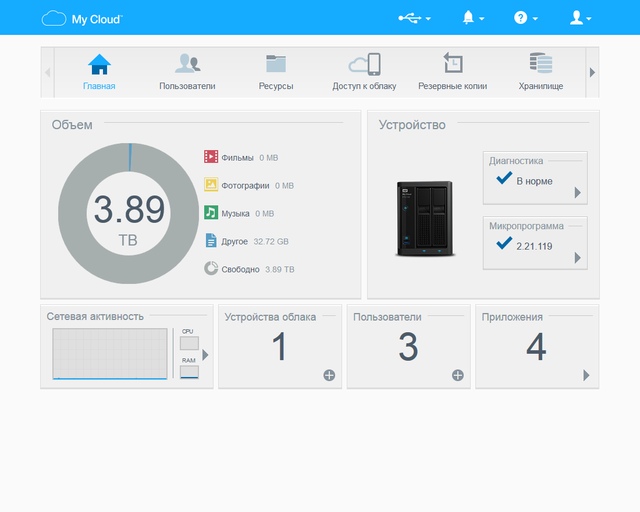

По дизайну веб-интерфейс не отличается от использующегося в других устройствах этого производителя. В верхней строке мы видим несколько значков: статус внешних USB-устройств, уведомления, справка, пользователь. Под последним скрываются операции выхода, перезагрузки и перехода в режим сна. Отметим, что явной возможности для выключения питания накопителя в прошивке этой модели мы не обнаружили. Полезной функцией является и встроенная возможность отправки обращения в техподдержку, включающего отчет о состоянии устройства.

Далее идет строка из восьми пунктов главного меню, а под ней, на основном поле, будут показываться страницы меню.

Функциональное наполнение также не имеет существенных отличий от рассмотренных ранее сетевых накопителей этого производителя. К сожалению, несмотря на это, компания не уделяет достаточного внимания подготовке документации и некоторые из функций, например сетевое резервное копирование,
