Материнская плата Asus TUF Z370-Pro Gaming на чипсете Intel Z370: функциональная модель без излишеств

Серия материнских плат повышенной надежности Asus TUF пополнилась очередной новинкой: моделью Asus TUF Z370-Pro Gaming на чипсете Intel Z370 под процессоры Coffee Lake.


Комплектация и упаковка

Плата Asus TUF Z370-Pro Gaming поставляется в небольшой по размерам коробке.


Комплект поставки довольно скромный. В него входит руководство пользователя, DVD-диск с драйверами и утилитами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), заглушка для задней панели платы, мостик SLI на две видеокарты, пластиковая рамка для безопасной установки процессора в разъем и несколько наклеек.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus TUF Z370-Pro Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC887
Сетевой контроллер 1 × Intel i219-V
Слоты расширения 1 × PCI Express 3.0×16
1 × PCI Express 3.0×8 (в форм-факторе PCI Express 3.0×16)
1 × PCI Express 3.0×2 (в форм-факторе PCI Express 3.0×16)
3 × PCI Express 3.0×1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 8 × USB 3.0
2 × USB 3.1 (Type-A)
6 × USB 2.0
Разъемы на задней панели 4 × USB 3.0 (Type-A)
2 × USB 3.1 (Type-A)
2 × USB 2.0
1 × HDMI
1 × DVI
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек (3,5 мм)
1 × PS/2
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
5 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
Форм-фактор ATX (305×244 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

Плата Asus TUF Z370-Pro Gaming выполнена в форм-факторе ATX (305×244 мм). Для ее монтажа в корпус предусмотрены стандартные девять отверстий.


Чипсет и процессорный разъем

Плата Asus TUF Z370-Pro Gaming основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.


Память

Для установки модулей памяти на плате Asus TUF Z370-Pro Gaming предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus TUF Z370-Pro Gaming имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0×1 и два разъема M.2.


Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PCIEX16_1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0×16. Это переключаемый слот, который может работать на скоростях x16/x8.

Второй слот с форм-фактором PCI Express x16 (PCIEX16_2) также реализован на базе процессорных линий PCIe 3.0, но всегда работает на скорости x8. То есть это слот PCI Express 3.0×8, но в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCIEX16_3) реализован на базе чипсетных линий PCIe 3.0 и представляет собой слот PCI Express 3.0×2, но в форм-факторе PCI Express x16. Вообще, решение сделать слот PCI Express 3.0×2 в форм-факторе PCI Express x16 выглядит довольно странно, видеокарту в такой слот явно никто ставить не будет.

Режим работы слота PCIEX16_3 на базе чипсетных линий PCIe 3.0 никак не связан с работой слотов, реализованных на базе процессорных линий PCIe 3.0.

Режимы работы слотов PCIEX16_1/PCIEX16_2, то есть слотов на базе 16 процессорных линий PCIe 3.0, могут быть следующие: x16/–, x8/x8.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт.

Три слота PCI Express 3.0×1 реализованы через чипсет Intel Z370.

Кроме слотов PCI Express, на плате имеется два разъема M.2, которые предназначены для SSD-накопителей. Один разъем (M.2_1) поддерживает накопители с типоразмером 2242/2260/2280/22110 и интерфейсом PCIe 3.0×4 и SATA, а другой (M.2_2) — накопители с типоразмером 2242/2260/2280 и только интерфейсом PCIe 3.0×4.


Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DVI-D и HDMI 1.4.


SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Четыре порта выполнены горизонтальными, а еще два — вертикальными.


USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Два порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и четырех портов USB 3.0 на плате имеется два разъема USB 2.0 и два разъема USB 3.0 (по два порта на разъем).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Оба порта USB 3.1 имеет разъем Type-A.


Сетевой интерфейс

Для подключения к сети на плате Asus TUF Z370-Pro Gaming предусмотрен гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

Как это работает

Напомним, что чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Asus TUF Z370-Pro Gaming.

Через чипсет на плате реализованы: слот PCI Express 3.0×2, три слота PCI Express 3.0×1, два разъема M.2, сетевой контроллер и контроллера ASMedia ASM3142. Все это в совокупности требует 16 портов PCIe 3.0. Кроме того, задействуется шесть портов SATA и восемь портов USB 3.0, а это еще 14 HSIO-портов. То есть всего получается ровно 30 HSIO-портов. Правда, мы не учли, что разъем M.2_1 может работать в SATA-режиме, так что порт SATA#1 разделяется с разъемом M.2_1 по порту SATA. То есть если разъем M.2 используется в режиме SATA, то порт SATA#1 будет недоступен.

Режим работы разъема M.2_1 задается в настройках UEFI BIOS.


Как видим, здесь все очень просто, нет сложных схем разделения портов, слотов и контроллеров. Блок-схема платы Asus TUF Z370-Pro Gaming показана на рисунке.


Дополнительные особенности

Плата Asus TUF Z370-Pro Gaming не относится к топовому сегменту и дополнительных особенностей у нее совсем мало. Здесь нет ни индикатора POST-кодов, ни кнопок включения и перезагрузки. Есть лишь кнопка MemOK!, перемычка CLRTC для сброса настроек BIOS и двухпозиционная перемычка CPU_OV, которая позволяет задавать более высокие значения напряжения на процессоре при его разгоне.

Пожалуй, можно также отметить наличие четырех (CPU, VGA, DRAM, Boot) светодиодных индикаторов POST State LED, которые частично заменяют индикатор POST-кодов и позволяют диагностировать состояние системы в процессе загрузки.

Еще одна особенность платы — отсутствие подсветки и возможности подключения светодиодных лент. Точнее, подсветка есть, но по сегодняшним меркам она такая скромная, что ее можно не учитывать: с обратной стороны платы расположено восемь светодиодов, которые подсвечивают полупрозрачную надпись TUF Gaming. В настройках UEFI BIOS можно отключить подсветку надписи или задать ее тип свечения (постоянный или «дыхание»). Но цвет задать нельзя, подсветка всегда красного цвета.


Никаких других дополнительных особенностей у платы нет.

Система питания

Как и большинство плат, модель Asus TUF Z370-Pro Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора на плате 6-канальный (4+2) и управляется PWM-контроллером ASP1400BT в сочетании с шестью MOSFET-драйверами. В каждом канале питания используются MOSFET-транзисторы 4C06B и 4C09B компании Ricoh.


Система охлаждения

Система охлаждения платы Asus TUF Z370-Pro Gaming состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще два — для дополнительных корпусных вентиляторов. Один разъем может использоваться для подключения помпы СВО.

Аудиоподсистема

Аудиоподсистема платы Asus TUF Z370-Pro Gaming очень простая, она основана на кодеке Realtek ALC887. Аудиотракт изолирован на уровне слоев PCB от прочих компонентов платы.


На задней панели платы предусмотрены пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus TUF Z370-Pro Gaming получил скромную оценку «Хорошо».

Результаты тестирования в RightMark Audio Analyzer 6.3.0

Тестируемое устройство материнская плата Asus TUF Z370-Pro Gaming
Режим работы 24-bit, 44 kHz
Маршрут сигнала выход на наушники — вход Creative E-MU 0204 USB
Версия RMAA 6.3.0
Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −0,5 дБ /−0,6 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
Посредственно
Динамический диапазон, дБ (А)
Посредственно
Гармонические искажения, %
Очень хорошо
Гармонические искажения + шум, дБ (A)
Посредственно
Интермодуляционные искажения + шум, %
Хорошо
Взаимопроникновение каналов, дБ
Хорошо
Интермодуляции на 10 кГц, %
Хорошо
Общая оценка
Хорошо

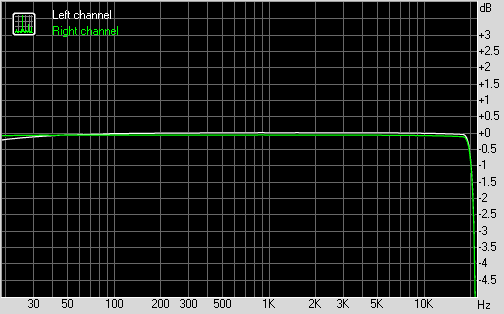

Частотная характеристика


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,88, +0,01
−0,95, −0,06
От 40 Гц до 15 кГц, дБ
−0,08, +0,01
−0,09, −0,06

Уровень шума


Левый
Правый
Мощность RMS, дБ
Мощность RMS, дБ (A)
Пиковый уровень, дБ
Смещение DC, %

Динамический диапазон


Левый
Правый
Динамический диапазон, дБ
Динамический диапазон, дБ (А)
Смещение DC, %

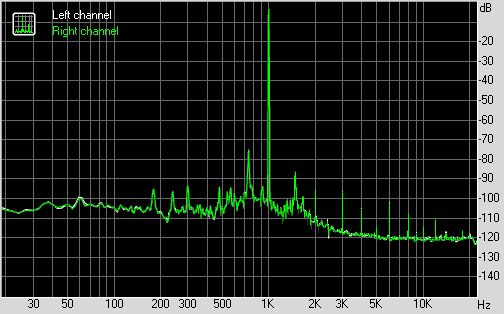

Гармонические искажения + шум (−3 дБ)


Левый
Правый
Гармонические искажения, %
Гармонические искажения + шум , %
Гармонические искажения + шум (A-взвеш.), %

Интермодуляционные искажения


Левый
Правый
Интермодуляционные искажения + шум, %
Интермодуляционные искажения + шум (A-взвеш.), %

Взаимопроникновение стереоканалов


Левый
Правый
Проникновение на 100 Гц, дБ
Проникновение на 1000 Гц, дБ
Проникновение на 10000 Гц, дБ

Интермодуляционные искажения (переменная частота)


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
Интермодуляционные искажения + шум на 10000 Гц, %
Интермодуляционные искажения + шум на 15000 Гц, %

UEFI BIOS

Интерфейс UEFI BIOS Setup на плате Asus TUF Z370-Pro Gaming вполне стандартный — то есть стандартный для плат Asus, конечно.

Есть два режима отображения: упрощенный (EZ Mode) и расширенный (Advanced Mode).


В режиме Advanced Mode для настройки используются восемь стандартных вкладок (My Favorites, Main, Ai Tweaker, Advanced, Monitor, Boot, Tool, Exit).

Все настройки, предназначенные для разгона системы, собраны на вкладке Ai Tweaker. На этой вкладке можно поменять частоту BCLK (BCLK Frequency) и коэффициент умножения (CPU Core Ratio).

Коэффициент умножения меняется одновременно для всех ядер процессора или же настраивается в зависимости от числа загруженных ядер процессора.


Есть возможность автоматического разгона процессора с использованием опции OC Tuner, для которой предусмотрено два возможных значения: OC Tuner I и OC Tuner II.


При установке значения OC Tuner II для всех ядер процессора устанавливается коэффициент умножения, равный 50 для процессора Core i7–8700K (естественно, повышается и напряжение питания).


При установке значения OC Tuner I коэффициент умножения зависит от числа загруженных ядер. Если загружено одно, два или три ядра, то коэффициент умножения равен 48, а при большем числе загруженных ядер коэффициент умножения равен 47.


Естественно, можно задавать напряжение питания процессора и памяти.


Кроме того, есть возможность настраивать технологию Turbo Mode, а также настраивать внешний регулятор напряжения питания процессора.


Как обычно, можно отключать ядра процессора и технологию Hyper-Threading.


Естественно, имеется возможность разгонять память, изменяя ее частоту. Максимальная частота памяти DDR4 составляет 8533 МГц (при частоте BCLK 100 МГц).


Можно настраивать и тайминги памяти.


Можно задавать напряжение питания ядра процессора, памяти и пр.

И конечно же, в UEFI BIOS Setup можно настроить скоростной режим работы вентиляторов.


Для этой настройки можно использовать графический интерфейс Q-Fan Control.


Конечно же, в UEFI BIOS Setup есть средства мониторинга температуры и напряжений питания.


И, как обычно, в UEFI BIOS встроена удобная утилита Asus EZ Flash 3 для обновления BIOS.


То есть все стандартно.

Выводы

Резюмируя, можно сказать так: Asus TUF Z370-Pro Gaming — отличное, классическое решение на базе чипсета Intel Z370, без «пацанских понтов». Розничная стоимость платы составляет на момент публикации статьи примерно 12 тысяч рублей. С такой платой не хочется расставаться. Жаль, что у нас нет подобной номинации для награды, поскольку Asus TUF Z370-Pro Gaming ее вполне заслуживает.
