Материнская плата Asus Strix Z270F Gaming: одна из первых моделей на новом чипсете Intel Z270 для процессоров Kaby Lake


Анонсированные в начале января процессоры Intel Core 7-го поколения, известные также под кодовым наименованием Kaby Lake, имеют разъем LGA 1151 и, в принципе, совместимы с платами на базе чипсетов Intel 100-й серии. Тем не менее, одновременно с новыми процессорами компания Intel представила и новую 200-ю серию чипсетов, а производители материнских плат, соответственно, обновили свои модельные ряды.

В этой статье мы рассмотрим одну из новинок рынка — материнскую плату Asus Strix Z270F Gaming на базе нового чипсета Intel Z270.


Комплектация и упаковка

Плата Asus Strix Z270F Gaming поставляется в небольшой по размерам коробке черного цвета , на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, кабель RGB Header. Есть и специальная монтажная рамка для облегчения установки процессора в разъем. И самый нужный аксессуар, входящий в комплект, это подставка под пивную кружку (можно, конечно, ее использовать и под чай/кофе, но это уже называется использованием не по назначению).




Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Strix Z270F Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры

Intel Core 7-го и 6-го поколения

Процессорный разъем

LGA1151

Чипсет

Intel Z270

Память

4 × DDR4 (до 64 ГБ)

Аудиоподсистема

SupremeFX S1220A

Сетевой контроллер

Intel I219-V

Слоты расширения

1 × PCI Express 3.0×16
1 × PCI Express 3.0×8 (в форм-факторе PCI Express 3.0×16)
1 × PCI Express 3.0×4 (в форм-факторе PCI Express 3.0×16)
4 × PCI Express 3.0×1
2 × M.2

SATA-разъемы

6 × SATA 6 Гбит/с

USB-порты

6 × USB 3.0
2 × USB 3.1 (Type-A и Type-C)
6 × USB 2.0

Разъемы на задней панели

1 × DVI
1 × HDMI
1 × DisplayPort
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
4 × USB 3.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
1 × PS/2
5 аудиоразъемов типа миниджек

Внутренние разъемы

24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В (EPS12V)
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
2 разъема Aura RGB Strip
1 разъем для термодатчика
1 разъем Extension Fan
1 разъем ROG Extension

Форм-фактор

ATX (305×244 мм)

Форм-фактор

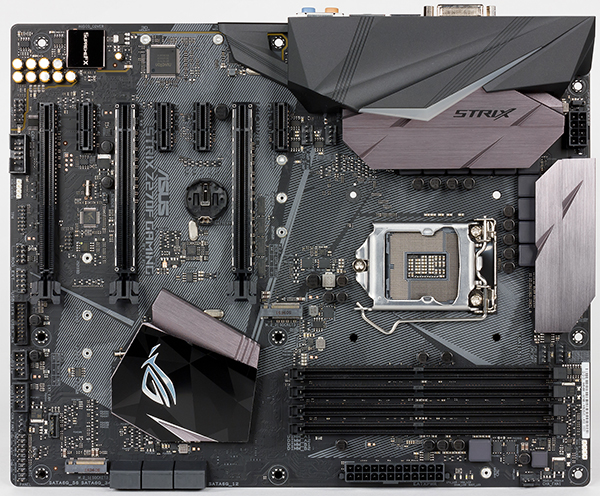

Плата Asus Strix Z270F Gaming выполнена в форм-факторе ATX (305×244 мм). Для монтажа платы предусмотрены девять стандартных отверстий.




Чипсет и процессорный разъем

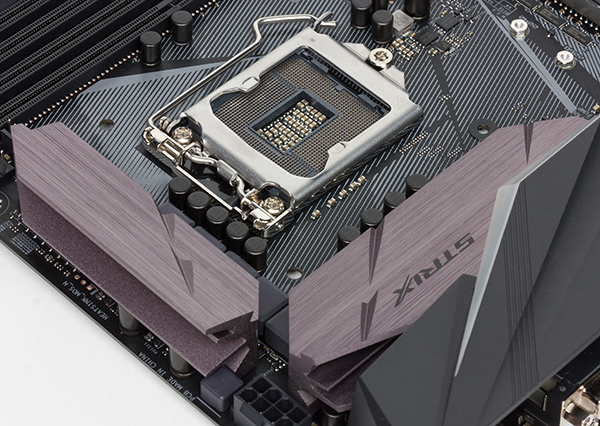

Плата Asus Strix Z270F Gaming основана на новом чипсете Intel Z270 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.




Память

Для установки модулей памяти на плате Asus Strix Z270F Gaming предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).


Слоты расширения

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Strix Z270F Gaming имеется три слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0×1 и два разъема M.2, один из которых позволяет устанавливать накопители типоразмера 2242/2260/2280/22110 и поддерживает устройства PCIe 3.0×4 и SATA, а другой позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает только устройства PCIe 3.0×4.


Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0×16, либо в два порта PCI Express 3.0×8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0×16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z270. Фактически, это слот PCI Express 3.0×4, но в форм-факторе PCI Express x16.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Четыре слота PCI Express 3.0×1 (с закрытыми концами) реализованы через чипсет Intel Z270.

Один из разъемов M.2 (M.2_1) поддерживает устройства PCIe 3.0×4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.


Еще один разъем M.2 (M.2_2) поддерживает только устройства PCIe 3.0×4.


Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц), HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц) и DVI-D (1920×1200@60 Гц). К плате можно одновременно подключить три монитора.


SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.


USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z270. Четыре порта USB 3.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и три разъема USB 2.0.

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142. Этот контроллер подключен к чипсету двумя линиями PCIe 3.0.

Оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате Asus Strix Z270F Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут выступать порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта (в чипсете Intel Z170 под порты PCIe 3.0 отводилось 20 чипсетных портов HSIO, а всего в чипсете было 26 портов HSIO).

А теперь посмотрим, как все это реализовано в варианте платы Asus Strix Z270F Gaming.

Собственно, здесь очень просто и разделяется лишь порты SATA 6 Гбит/с. Первый порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, то есть если разъем M.2_1 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Но если задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться в режиме PCIe 3.0×4.

Разъем M.2_2 разделяется с двумя портами SATA 6 Гбит/с (SATA #5, #6), но несколько иначе, нежели разъем M.2_1. Если разъем M.2_2 используется в режиме PCIe 3.0×4, то порты SATA #5, #6 будут недоступны (два чипсетных порта HSIO конфигурируются как порты PCIe 3.0). Если же используются порты SATA #5, #6 (два чипсетных порта HSIO конфигурируются как порты SATA), то разъем M.2_2 будет доступен только в режиме PCIe 3.0×2. Режим работы разъемов M.2 настраивается в UEFI BIOS.


Если посчитать общее количество реализованных чипсетных портов HSIO, то их окажется 29: 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 17 портов PCIe 3.0. Еще два порта HSIO могут быть либо портами SATA, либо портами PCIe 3.0.

Блок-схема платы Asus Strix Z270F Gaming показана на рисунке.


Дополнительные особенности

Количество различных дополнительных особенностей на плате Asus Strix Z270F Gaming сведено к минимуму. На этой плате нет кнопок включения и перезагрузки, нет индикатора POST-кодов.

Тем не менее, кое-что из новомодных фишек на плате все же присутствует. В пластиковый кожух, который закрывает разъемы на задней панели платы, встроена RGB-подсветка. При подключении платы к питанию эта подсветка начинает светиться, причем цвет подсветки волнообразно меняется. Более того, с использованием специальной утилиты Asus AURA можно настраивать данную подсветку.
