Материнская плата Asus ROG Strix B450-I Gaming: модель формата Mini-ITX на новом чипсете AMD B450

Материнские платы на чипсете AMD B450 были показаны еще в рамках выставки Computex 2018, но в продажу поступили только в начале июля. В этой статье мы рассмотрим одну из новинок компании Asus: игровую плату Asus ROG Strix B450-I Gaming в форм-факторе Mini-ITX.

Комплектация и упаковка

Плата Asus ROG Strix B450-I Gaming поставляется в компактной картонной коробке, типичной для плат Asus игровой серии ROG.

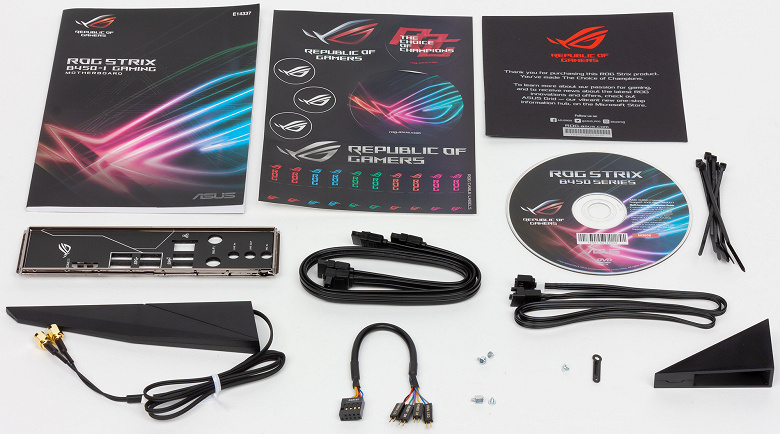

Комплект поставки включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), DVD-диск с драйверами, антенну для встроенного Wi-Fi-модуля, переходной кабель для подключения светодиодной ленты, кабель для упрощения подключения к плате кнопки питания, перезагрузки и т. д. Кроме того, есть стикеры на все случаи жизни.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix B450-I Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры AMD Ryzen 2/Ryzen/Ryzen with Vega Graphics
Процессорный разъем AM4
Чипсет AMD B450
Память 2 × DDR4 (до 32 ГБ)
Аудиоподсистема SupremeFX S1220A
Сетевой контроллер 1 × Gigabit Ethernet Intel i211-АТ
1 × Wi-Fi (802.11a/b/g/n/ac) + Bluetooth v4.2 (Realtek RTL8822BE)
Слоты расширения 1 × PCI Express 3.0×16/x8
3 × M.2
SATA-разъемы 4 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0
2 × USB 3.1
2 × USB 2.0

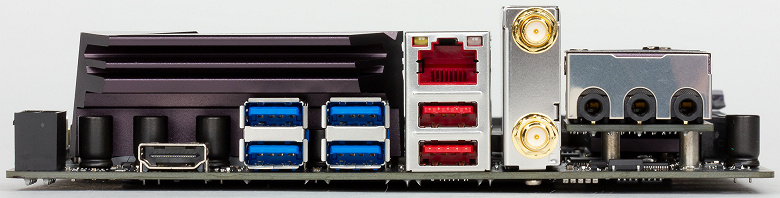

Разъемы на задней панели 2 × USB 3.1
4 × USB 3.0
1 × RJ-45
1 × HDMI
2 разъема для антенны
3 аудиоразъема типа миниджек
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
2 × M.2
2 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения СВО
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения RGB-ленты 12 В
1 разъем для подключения цифровой RGB-ленты 5 В
Форм-фактор Mini-ITX (170×170 мм)
Средняя цена
Розничные предложения

Форм-фактор

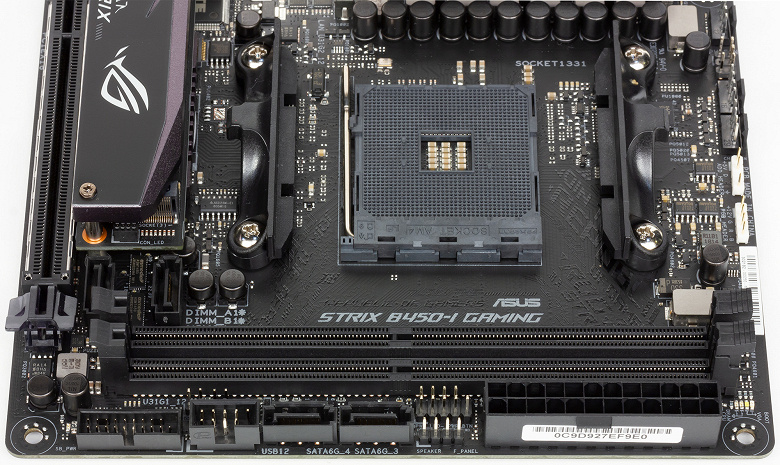

Плата выполнена в форм-факторе Mini-ITX (170×170 мм), для ее монтажа предусмотрены четыре стандартных отверстия.

Чипсет и процессорный разъем

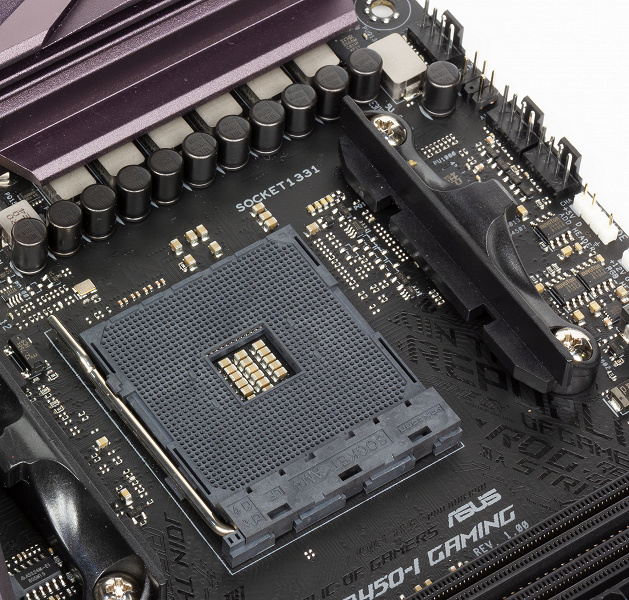

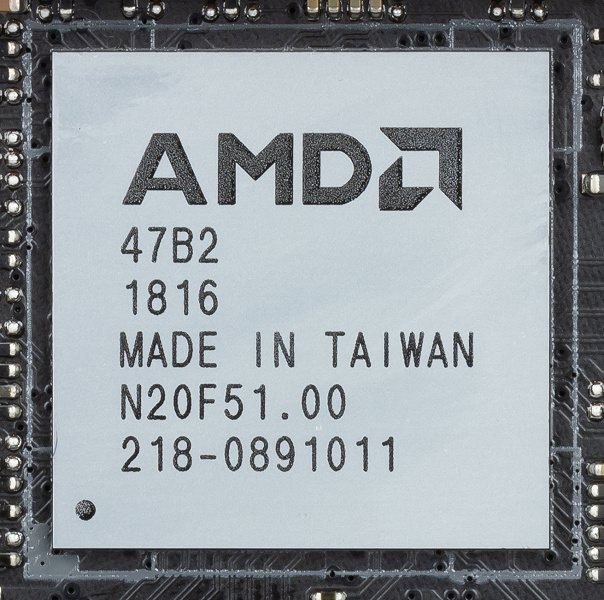

Плата основана на чипсете AMD B450 и поддерживает процессоры семейства AMD Ryzen (Ryzen 2/Ryzen/Ryzen with Radeon Vega Graphics) Кроме того, поддерживаются процессоры A-серии 7-го поколения (7th Generation A-Series) и процессоры серии Athlon X4, что справедливо для всех решений с разъемом AM4.

Забегая вперед, отметим, что почти никаких отличий в сравнении с чипсетом AMD B350 тут нет. Фактически, отличие лишь в поддержке технологии гибридизации системы хранения данных StoreMI.

Память

Для установки модулей памяти на плате предусмотрено два DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ).

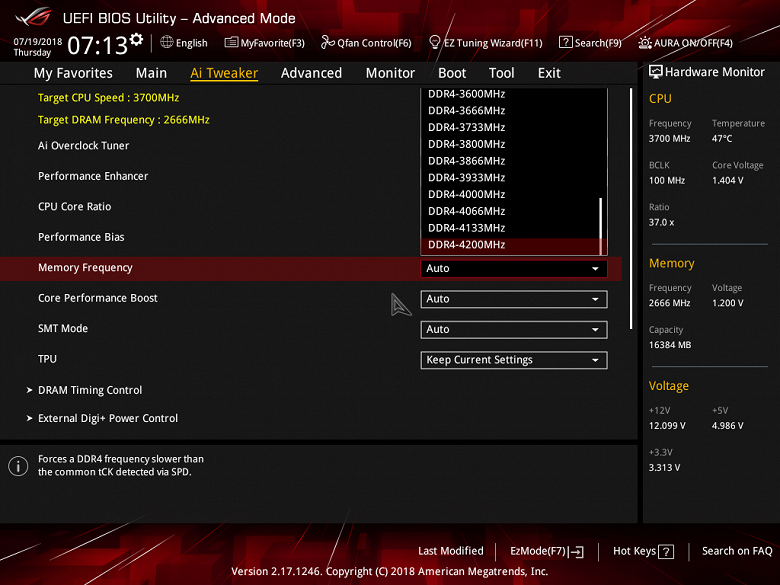

Согласно спецификации, максимальная тактовая частота памяти для процессоров Ryzen первого поколения и процессоров Ryzen with Radeon Vega Graphics (APU) составляет 3200 МГц (в режиме разгона), а для процессоров Ryzen второго поколения — 3600 МГц. Тем не менее, в настройках UEFI BIOS максимальную частоту памяти можно установить вплоть до 4200 МГц.

Слоты расширения

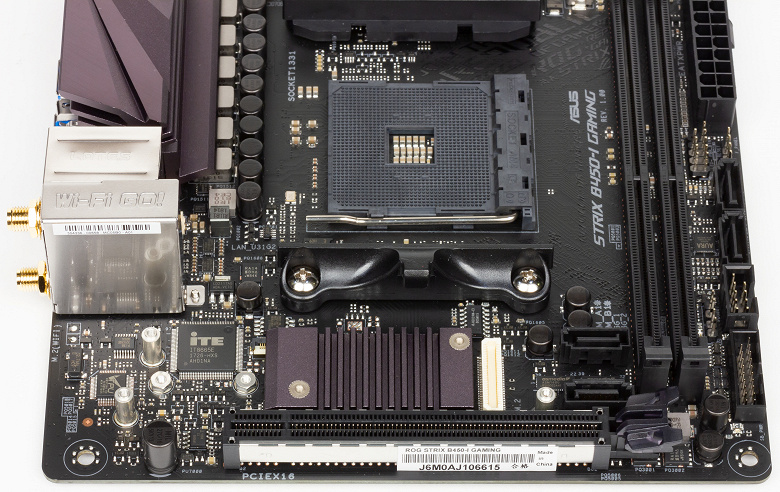

Для установки видеокарт, плат расширения и накопителей на плате имеется один слот PCI Express 3.0×16/x8, а также три разъема M.2, два из которых рассчитаны на установку твердотельных накопителей, а еще один занят Wi-Fi-модулем.

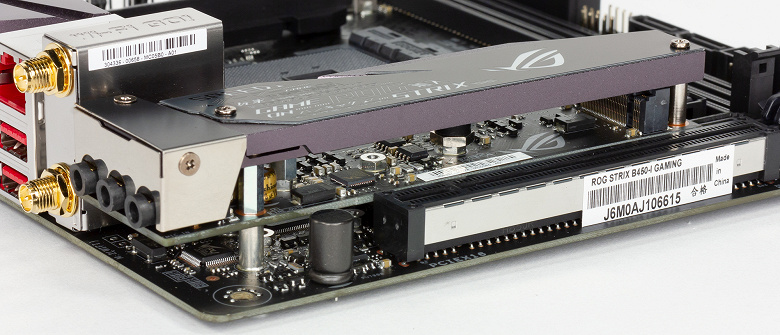

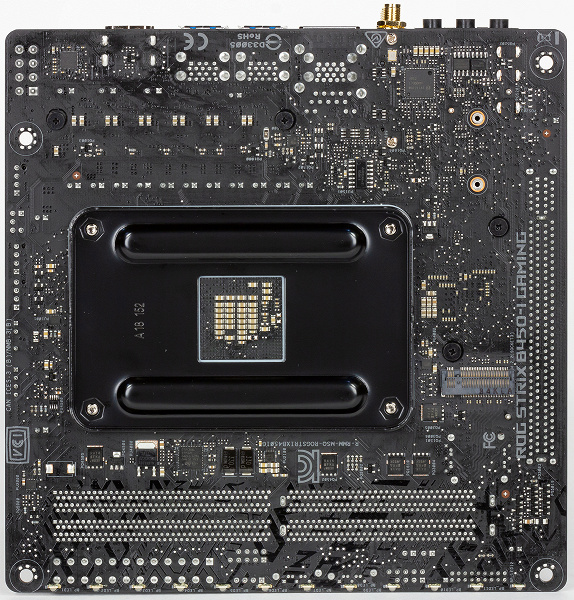

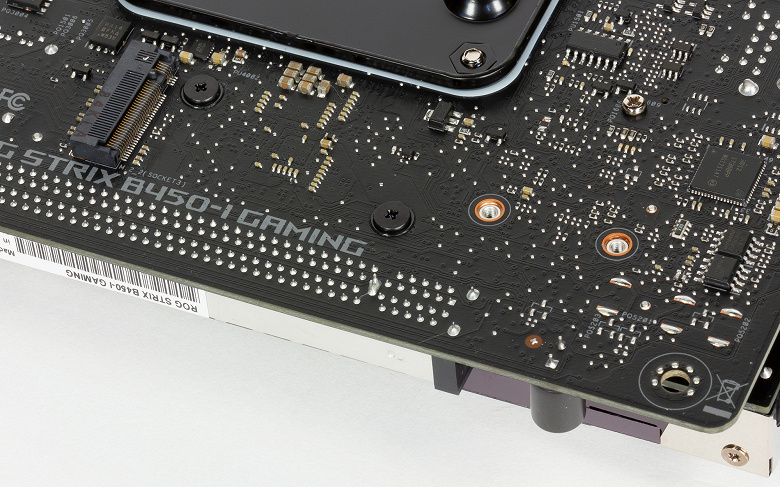

Один из разъемов M.2 расположен с обратной стороны платы, что типично для плат с таким форм-фактором.

Слот PCI Express 3.0×16 реализован на базе процессорных линий PCIe 3.0, а режим его работы зависит от того, какой именно установлен процессор. Для процессоров Ryzen без встроенной графики на слот PCI Express 3.0×16 выделяется 16 линий PCIe 3.0. Если же речь идет об APU (процессорах со встроенной графикой), то данный слот работает в режиме x8, поскольку в этих процессорах под графическую карты может выделяться только 8 линий PCIe 3.0.

С разъемами M.2, предназначенными для установки накопителей, ситуация следующая. Один разъем M.2_1, расположенный на лицевой стороне платы, поддерживает накопители типоразмера 2242/2260/2280 с интерфейсами PCIe 3.0×4 и SATA. Для накопителя, устанавливаемого в данный разъем, предусмотрен радиатор. Причем, поскольку места под этот разъем на плате явно не хватает, разработчики пошли на хитрость и сделали этот разъем «на втором ярусе»: он, вместе с аудиотрактом, реализован в виде отдельной платы расширения, которая крепится над радиатором чипсета.

Второй разъем M.2_2, расположенный на обратной стороне платы, поддерживает накопители типоразмера 2242/2260/2280 и только с интерфейсом PCIe 3.0×4. Забегая вперед, отметим, что разъем M.2_2 недоступен при использовании APU (процессоров со встроенной графикой).

Третий разъем M.2 (E-Key), как уже отмечалось, предназначен для установки модуля Wi-Fi + Bluetooth, который входит в комплект поставки.

Видеоразъемы

На плате Asus ROG Strix B450-I Gaming имеется только один видеовыход HDMI 2.0 (4096×2160 @60 Гц). Разумеется, он работает только при установке APU Ryzen с Radeon Vega Graphics.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, реализованных на базе интегрированного в чипсет AMD B450 контроллера. Два SATA-порта выполнены вертикальными, еще два — горизонтальными.

Разъемы USB

Для подключения всевозможных периферийных устройств на плате предусмотрено 2 порта USB 3.1, 2 порта USB 2.0 и 6 портов USB 3.0.

Четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы через процессор, все остальные порты USB реализованы через чипсет B450. Два порта USB 3.1 (Type-A) выведены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и двух портов USB 2.0 имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате имеется гигабитный сетевой контроллер Intel i211-AT, задействующий для подключения чипсетный порт PCIe.

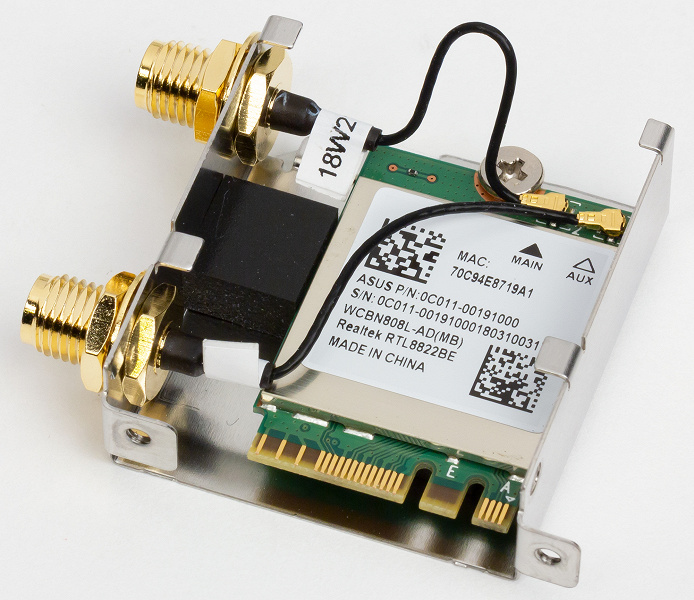

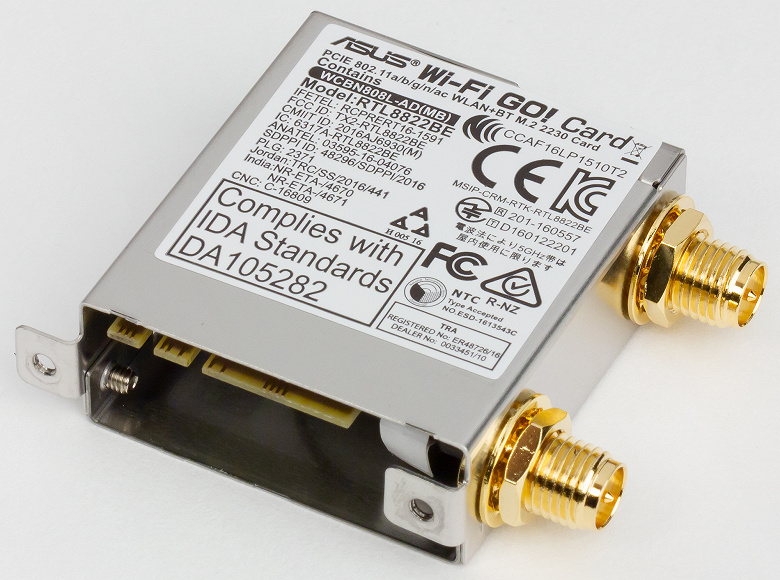

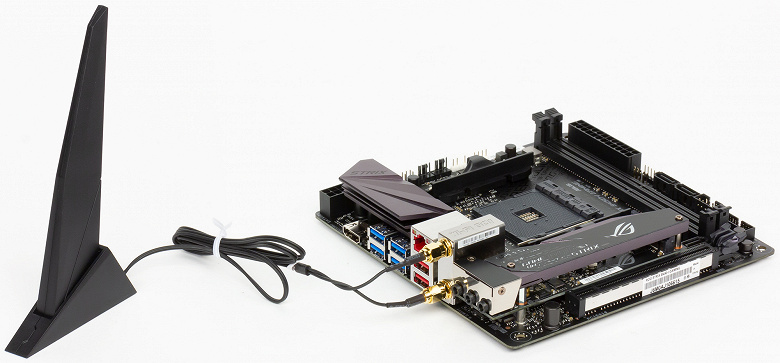

Кроме того, как уже отмечалось, на плате есть разъем M.2 (E-Key), в который установлен двухдиапазонный (2,4 и 5 ГГц) Wi-Fi-модуль Asus Wi-Fi Go! (на базе Realtek RTL8822BE) с поддержкой стандартов 802.11a/b/g/n/ac. Этот же модуль реализует поддержку Bluetooth 4.2.

Как это работает

Для того чтобы разобраться с тем, как работает плата Asus ROG Strix B450-I Gaming, нам нужно вспомнить особенности нового чипсета AMD B450 и процессоров AMD Ryzen.

Начнем, пожалуй, с процессоров. Особенность AMD Ryzen заключается в том, что в них частично интегрирован традиционный южный мост чипсета: контроллер PCIe 3.0, контроллер USB 3.0 и контроллер SATA. Кроме того, есть процессоры семейства Ryzen без интегрированного графического ядра, а есть и с графикой (APU Ryzen with Radeon Vega Graphics). Помимо наиболее очевидного отличия, разница между ними еще и в том, что эти процессоры имеют разное количество линий PCIe 3.0.

В процессорах Ryzen без графики имеется 16 линий PCIe 3.0, которые могут группироваться в один порт x16 или в два порта x8 и предназначены для слотов PCI Express 3.0×16/x8. В процессорах Ryzen с графикой имеется только 8 линий PCIe 3.0, которые предназначены для слота PCI Express 3.0×8.

Далее, в процессорах Ryzen с графикой и без есть 2 линии PCIe 3.0 для NVMe-накопителей. Есть еще два порта, которые могут конфигурироваться либо как два порта PCIe 3.0, либо как два порта SATA 6 Гбит/с. То есть для NVMe-накопителей может быть выделено либо 4 порта PCIe 3.0 (но при этом не будет SATA-портов), либо 2 порта PCIe 3.0 и два порта SATA.

И завершает это изобилие контроллер USB. Вот по нему у нас нет достоверной информации (у AMD всегда было очень плохо с документацией). У процессоров Ryzen первого поколения был контроллер USB 3.0 на 4 порта. В новых процессорах Ryzen с графикой вроде как есть контроллер на 4 порта USB 3.1, на 1 порт USB 2.0 и на 1 порт USB 3.0. Ситуация с процессорами Ryzen 2-го поколения неясна. Впрочем, это не столь важно, поскольку от процессора всегда реализуют лишь 4 порта USB 3.0.

Процессор Ryzen с графикой Ryzen
порты PCIe 3.0 для слотов PCI Express x8/x16 x8 x16/x8+x8
порты PCIe 3.0 для NVMe-накопителей 2/4 2/4
порты SATA 6 Гбит/с 2/0 2/0
порты USB 3.0 4 4

В дополнение к тем портам, которые обеспечивает процессор, нужно учесть еще и возможности чипсета.

Чипсет B450 обеспечивает 6 портов PCIe 2.0, 4 порта SATA 6 Гбит/с, а также 2 порта USB 3.1, 2 порта USB 3.0 и 6 портов USB 2.0. Кроме того, чипсет поддерживает возможность создания одного разъема SATA Express. Сама по себе поддержка этого разъема малоактуальна, поскольку этот стандарт оказался невостребованным и де-факто умер. Однако для такого разъема используется два порта SATA и два порта PCIe 3.0, то есть это дает еще две линии PCIe 3.0, реализованные через чипсет.

А теперь посмотрим, как возможности чипсета Intel B450 реализованы в случае платы Asus ROG Strix B450-I Gaming.

Итак, через процессор на плате реализованы слот PCI Express 3.0×16/x8, два разъема M.2 для накопителей и четыре порта USB 3.0. Через чипсет AMD B450 реализованы два порта USB 3.0, два порта USB 3.1 и два порта USB 2.0. Кроме того, к чипсету подключен сетевой контроллер Intel i211-AT, Wi-Fi-модуль, а также чипсет обеспечивает четыре порта SATA.

С чипсетом все просто и понятно: тут всего хватает и не требуется разделение. А вот с устройствами, реализованными через процессор, несколько сложнее. Понятно, что реализовать слот PCI Express 3.0×16/x8 и два разъема M.2, каждый из которых требует 4 линии PCIe 3.0, не получится ни в варианте процессора Ryzen без графики, ни в варианте процессора Ryzen c графикой. То есть что-то должно обязательно разделяться. Как уже отмечалось, при использовании процессоров AMD Ryzen с графикой, разъем M.2_2 будет просто недоступен. Кроме того, в случае этих процессоров слот PCI Express 3.0×16/x8 функционирует в режиме x8.

Блок-схема платы Asus ROG Strix B450-I Gaming при установке процессора AMD Ryzen с графикой приведена далее.

В случае процессоров AMD Ryzen без графики разъем M.2_2 будет доступен, однако он разделяется по линиям PCIe 3.0 со слотом PCI Express 3.0×16/x8. Когда разъем M.2_2 используется в PCIe-режиме, слот PCI Express 3.0×16/x8 работает только в режиме x8.

Блок-схема платы Asus ROG Strix B450-I Gaming при установке процессора AMD Ryzen без графики приведена далее.

Дополнительные особенности

У плат на чипсете Intel B450, да еще и в форм-факторе Mini-ITX, количество дополнительных особенностей, как правило, минимально, и Asus ROG Strix B450-I Gaming не исключение. Тут нет ни кнопок, ни индикатора POST-кодов.

Модно отметить лишь наличие четырехконтактного (12V, G, R, B) разъема для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 3 м, а также трехконтактного (5V, D, G) разъема для подключения цифровой адресуемой RGB-ленты типа WS2812B с максимальным количеством светодиодов до 60.

Есть на этой плате и настраиваемая светодиодная RGB-подсветка: по переднему краю платы с обратной стороны расположены в ряд 12 светодиодов. Традиционно, подсветка настраивается с использованием утилиты Asus Aura Sync.

Система питания

Как и большинство плат, модель Asus ROG Strix B450-I Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

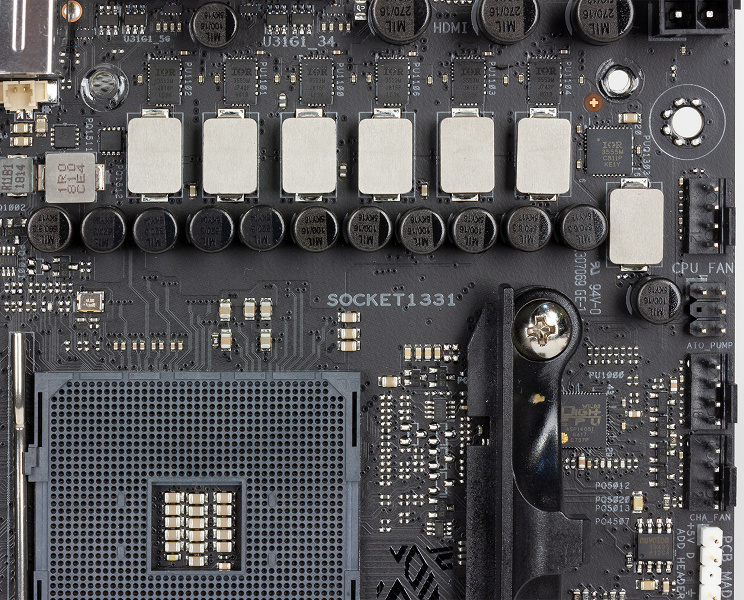

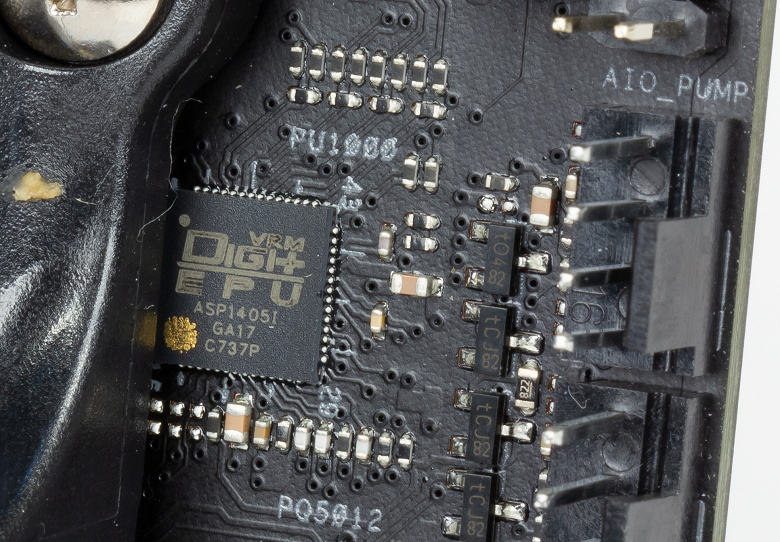

Регулятор напряжения питания процессора в данном случае шестиканальный и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1405I. В каждом канале питания используются чипы Infineon Technologies IR3553M, объединяющие в себе MOSFET-транзисторы и MOSFET-драйвер.

Система охлаждения

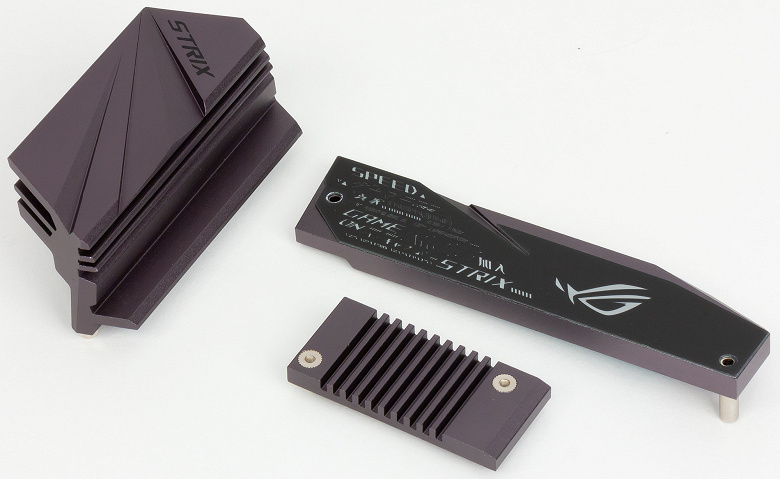

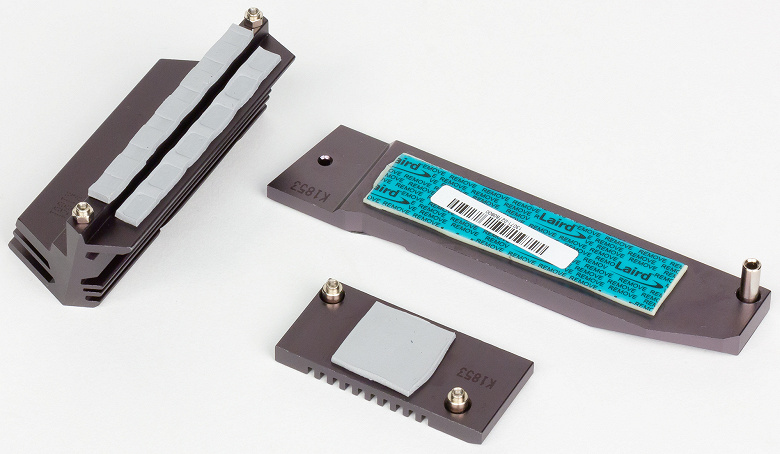

Система охлаждения платы состоит из трех компактных радиаторов. Один (самый большой) предназначен для отвода тепла от элементов регулятора напряжения питания процессора. Самый маленький охлаждает чипсет, а еще один предназначен для накопителя, устанавливаемого в разъем M.2_1.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено три четырехконтактных разъема для подключения вентиляторов. Один из этих разъемов ориентирован на подключение СВО.

Аудиоподсистема

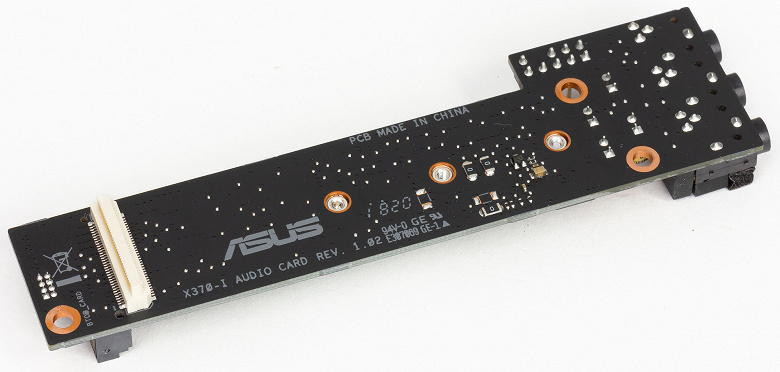

Аудиоподсистема платы основана на HDA-аудиокодеке Realtek ALC1220. Все элементы аудиотракта, как уже было сказано выше, не просто выделены в отдельную зону на PCB, а вообще вынесены на отдельную дочернюю плату. Помимо аудиокодека звуковая подсистема платы включает фильтрующие конденсаторы Nichicon, а также дискретные операционные усилители Texas Instruments RC4850 и OPA O1688A.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо».

Результаты тестирования в RightMark Audio Analyzer 6.3.0

Тестируемое устройство материнская плата Asus ROG Strix B450-I Gaming
Режим работы 24-bit, 44 kHz
Маршрут сигнала выход на наушники — вход Creative E-MU 0204 USB
Версия RMAA 6.3.0
Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −0,2 дБ /−0,2 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,08
Отлично
Уровень шума, дБ (А)
Хорошо
Динамический диапазон, дБ (А)
Хорошо
Гармонические искажения, %
Очень хорошо
Гармонические искажения + шум, дБ (A)
Посредственно
Интермодуляционные искажения + шум, %
Очень хорошо
Взаимопроникновение каналов, дБ
Очень хорошо
Интермодуляции на 10 кГц, %
Очень хорошо
Общая оценка
Очень хорошо

Частотная характеристика


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,34, +0,02
−0,33, +0,03
От 40 Гц до 15 кГц, дБ
−0,08, +0,02
−0,01, +0,03

Уровень шума


Левый
Правый
Мощность RMS, дБ
Мощность RMS, дБ (A)
Пиковый уровень, дБ
Смещение DC, %

Динамический диапазон


Левый
Правый
Динамический диапазон, дБ
Динамический диапазон, дБ (А)
Смещение DC, %

Гармонические искажения + шум (−3 дБ)


Левый
Правый
Гармонические искажения, %
Гармонические искажения + шум , %
Гармонические искажения + шум (A-взвеш.), %

Интермодуляционные искажения


Левый
Правый
Интермодуляционные искажения + шум, %
Интермодуляционные искажения + шум (A-взвеш.), %

Взаимопроникновение стереоканалов


Левый
Правый
Проникновение на 100 Гц, дБ
Проникновение на 1000 Гц, дБ
Проникновение на 10000 Гц, дБ

Интермодуляционные искажения (переменная частота)


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
Интермодуляционные искажения + шум на 10000 Гц, %
Интермодуляционные искажения + шум на 15000 Гц, %

Итого

Не так давно на нашем сайте был представлен обзор платы Asus ROG Strix X470-I Gaming на чипсете AMD X470. Чипсет AMD B450 появился позже, так что и плата Asus ROG Strix B450-I Gaming вышла существенно позднее. Но самое интересное в том, что это две одинаковые платы. То есть Asus ROG Strix X470-I Gaming и Asus ROG Strix B450-I Gaming основаны на разных чипсетах, но в них используется одинаковая PCB, и эти платы, естественно, обеспечивают абсолютно одинаковую функциональность.

На момент подготовки обзора плата Asus ROG Strix B450-I Gaming еще не поступила в продажу. Плата Asus ROG Strix X470-I Gaming стоит порядка 15 тысяч рублей, и логично предположить, что Asus ROG Strix B450-I Gaming будет стоить столько же. Если она будет продаваться дешевле, то в плате Asus ROG Strix X470-I Gaming просто нет никакого смысла.
