Корпус NZXT H200i для плат формата Mini-ITX: игровое решение премиального сегмента с контроллером вентиляторов и подсветки07.06.2018 10:17

Продолжаем знакомство с линейкой корпусов H компании NZXT. Ранее у нас уже побывали H700i (полноразмерный представитель этой серии премиальных корпусов с панелью из закаленного стекла и умным контроллером вентиляторов и подсветки) и H500i (более компактный вариант), теперь же предлагаем познакомиться с самым миниатюрным решением линейки — корпусом NZXT H200i. Эта модель рассчитана на установку системных плат формата Mini-ITX, предлагает не такой широкий набор посадочных мест для накопителей и радиаторов СВО, однако предусматривает установку видеокарт длиной до 325 мм и полноразмерного блока питания формата ATX. Таким образом, эта компактная модель может стать не менее интересной покупкой, чем более громоздкие H400i (microATX), H500i и H700i.

Корпус поставляется в 4 вариантах расцветки: полностью черный, белый с черным, черный с синим и черный с красным. Нам достался последний вариант. Стоит отметить, что вставки красного цвета выполнены очень яркой глянцевой краской, она отлично дополняет матовое черное покрытие. Поставляется корпус в бело-фиолетовой коробке с качественной цветной полиграфией, но без ручек для более удобной переноски, что было бы весьма кстати: хотя корпус и небольшой, его вес в упаковке превышает 7 кг. Комплект поставки помимо элементов системы охлаждения и многофункционального контроллера включает стандартный набор винтов, одноразовые стяжки, небольшую инструкцию в формате плаката на 10 языках, включая русский, а также одну RGB-ленту, встроенную в верхнюю стенку шасси.

Компоновка

Внутренний объем NZXT H200i разделен на две части: в верхней располагается системная плата и графический ускоритель, а в нижней — главным образом блок питания с его кабелями, также там есть посадочное место для единственного полноразмерного жесткого диска, хотя при желании его можно использовать и как посадочное место для четвертого диска ноутбучного формата. Фирменной чертой всех корпусов обновленной линейки H является стальная изогнутая полоска, проходящая через весь корпус, которая не только служит ярким декоративным элементом, но и прикрывает места вывода кабелей для их подключения к соответствующим разъемам.

Для установки 2,5″ накопителей в корпусе предусмотрено 3 посадочных места: одно на кожухе блока питания непосредственно перед стеклянной стенкой (сюда предполагается поставить самый красивый или самый дорогой диск) и еще два на обратной стороне подложки системной платы.

Какие-либо отсеки с внешним доступом в данном корпусе отсутствуют, что становится нормой для современных компактных решений. Немного неудачно с точки зрения внешнего вида выглядит вырез на кожухе нижнего отсека в передней части корпуса — понятно, что это вынужденный ход для установки радиатора жидкостного охлаждения высотой 240 мм, но если радиатор не ставить, то подсветка корпуса как раз будет светить в эту область и подсвечивать пучки проводов от блока питания.

Конструкция

Размеры корпуса составляют 349 (В) × 210 (Ш) × 372 (Г) мм, включая все выступающие детали. Весит корпус относительно немало — целых 6 кг, что объясняется применением качественной стали толщиной 0,6 мм и стенки из закаленного стекла толщиной 4 мм. К прочности и жесткости конструкции никаких нареканий нет, корпус во время эксплуатации не дребезжит и не издает никаких паразитных призвуков.

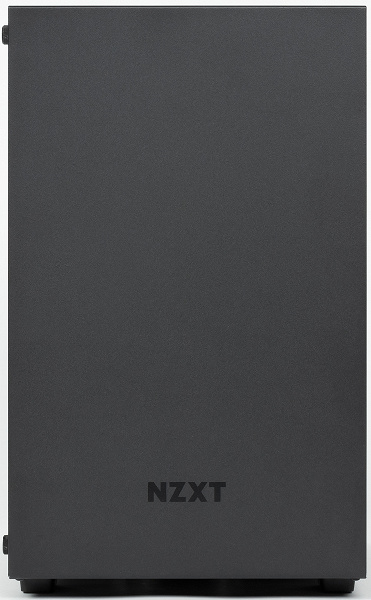

Внешняя сторона передней панели выполнена из такой же стали, как и остальные элементы шасси, при желании к ней можно крепить внешние магнитные аксессуары, например держатель для наушников. Какие-либо декоративные элементы, кроме едва заметного логотипа NZXT, на передней панели отсутствуют, смотрится она достаточно строго и лаконично.

Все отверстия для забора воздуха фронтальными вентиляторами расположены на боковых гранях в передней части корпуса. Эта область также окрашена в яркий красный цвет. Кнопка включения и порты ввода/вывода, в состав которых входят два фиолетовых USB 3.1 Gen 1, а также разъемы для подключения микрофона и наушников, находятся на переднем торце верхней стенки корпуса.

Кнопки перезагрузки у NZXT H200i не предусмотрено, а кнопка включения имеет круглую форму, малый ход и срабатывает с громким щелчком. Порты USB разнесены достаточно далеко друг от друга, так что с одновременным подключением двух крупногабаритных устройств проблем возникать не должно. Индикатор Power LED встроен в кнопку питания, а индикатор активности жесткого диска выполнен в виде небольшой точки слева от аудиоразъемов. Светятся оба индикатора рассеянным белым светом, который моментально теряется на фоне того буйства света и красок, которые способна выдавать встроенная RGB-лента.

Правая боковая стенка абсолютно глухая, равно как и левая, хотя выполнены они из разных материалов. На верхней стенке предусмотрена перфорация на месте установки корпусного вентилятора. Задняя стенка также оснащена перфорированной областью для установки вентилятора, а в отсек для блока питания сразу «из коробки» установлена переходная пластина для крепления блока питания формата SFX.

Устанавливается корпус на прямоугольные ножки с резиновыми вставками, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков, даже при установке на твердой поверхности.

Система вентиляции

Производитель предусматривает в общей сложности установку четырех вентиляторов: сверху и сзади только модели на 120 мм, а спереди — два «охладителя» типоразмера 120 или 140 мм. В комплекте поставки идут вентиляторы на верхней и задней стенках, черные, без подсветки, с частотой вращения до 1400 об/мин. Оба вентилятора подключаются 3-контактными разъемам к внутреннему контроллеру.

Передняя стенка оставлена без вентиляторов с явным намеком на установку жидкостной системы охлаждения — без нее корпус смотрится немного неполноценным, часть технических решений оказывается невостребованной. Важно отметить, что радиатор высотой 280 мм в NZXT H200i установить уже не получится, также стоит учитывать его максимальную толщину, которая, по данным производителя, составляет 85 мм.

Таким образом, в Mini-ITX-корпус NZXT H200i можно установить сдвоенную СВО с радиатором до 240 мм, например NZXT Kraken X52. Более того, можно устроить систему Push/Pull, то есть поставить дополнительные вентиляторы с другой стороны радиатора. В случае с уже упомянутым Kraken X52 толщина радиатора составляет 30 мм, толщина вентиляторов Aer P — 26 мм, и при сборке схемы Push/Pull общая толщина получится 82 мм.

Вентиляционные отверстия для блока питания прикрыты качественным быстросъемным фильтром из синтетической сетки, его можно быстро извлечь и поставить на место без необходимости класть корпус на бок. Аналогичный фильтр скрывается и под фронтальной декоративной панелью, вот только крепится он, в отличие от старшей модели H700i, не на магнитах, а на пластиковых распорках, что, впрочем, тоже вполне удобно.

Хуже обстоит дело с пылевым фильтром для вентилятора на верхней стенке. Хорошая новость — он есть; плохая — выполнен фильтр из крупной пластиковой сетки, для его очистки придется разбирать корпус и откручивать сам вентилятор.

Максимальная высота процессорного кулера в данном корпусе составляет внушительные 165 мм. Хотя, безусловно, для достижения более интересного вида «внутреннего мира» ПК, собранного в NZXT H200i, лучше использовать СВО с компактным водоблоком.

В целом никаких серьезных претензий к системе вентиляции в этом небольшом корпусе у нас не возникло. Возможно, в ряде случаев отверстий на боковых гранях передней панели будет не хватать для обеспечения достаточного притока холодного воздуха для фронтальных вентиляторов или радиатора, но это плата за более аккуратный и строгий внешний вид декоративной панели.

Сборка системного блока

Конструкция боковых стенок NZXT H200i различается, так что и способ демонтажа у них разный. Стенка из закаленного стекла фиксируется четырьмя винтами с накатной головкой в боковой плоскости. После откручивания всех винтов стенка не отваливается сама собой, но все же лучше в такие моменты класть корпус на бок. Стекло моментально собирает отпечатки пальцев, поэтому работать с ним лучше в перчатках.

Вторая боковая стенка крепится более традиционным способом — с помощью двух винтов с накатной головкой. Винты запрессованы на своих местах, но, учитывая, что винты от левой стенки все равно придется куда-то убирать и откладывать, пользы от этого не сильно много. В отличие от более привычной прислонно-сдвижной системы, в данном корпусе правая боковая стенка фиксируется благодаря пазам в передней части корпуса, образующим что-то наподобие дверной петли — это удобное решение, жалко только, что стальные пазы быстро царапают красную краску. Она очень яркая и глянцевая, но держится на удивление слабо.

Все стойки для монтажа системной платы заранее проставлены производителем. Порядок сборки ПК в NZXT H200i особого значения не имеет, так как компоненты разнесены и не мешают друг другу. В случае использования блока питания формата SFX можно оставить комплектную переходную пластину на месте. Если же будет использоваться полноразмерный БП формата ATX, то пластину следует демонтировать, открутив 4 винта под крестовую отвертку. Корпус предусматривает установку блоков питания глубиной до 311 мм включительно.

Корзина для 3,5″ дисков по сравнению с H700i претерпела значительные изменения. Места для съемных лотков в H200i не осталось, поэтому производитель предлагает крепить HDD непосредственно к нижней стенке шасси — не самый удобный, но вполне надежный способ. В плане охлаждения диску не особо повезло, ведь над ним скопятся все излишки кабелей — или вовсе нависнет радиатор СВО с передней панели. Да, производители современных корпусов (и не только компактных) все чаще и настойчивее намекают на необходимость использовать NAS или же облачные сервисы для хранения большого объема данных.

Зато для установки SSD в данном корпусе предусмотрено целых 3 посадочных места — два скрытых и одно на самом виду. Для установки накопителей на обратную сторону подложки системной платы необходимо снять соответствующий кронштейн, который крепится с помощью пазов и одного винта с накатной головкой. Диски фиксируются на кронштейне винтами под крестовую отвертку.

Если в системе предполагается только один 2,5″ накопитель, то проще и удобнее разместить его на отдельном посадочном месте в нижней части корпуса непосредственно перед стеклянной боковой стенкой. На первый взгляд может показаться, что пластиковые салазки на этом месте прикручиваются к корпусу, но на самом деле это не так — за их фиксацию отвечает подпружиненная защелка. Достаточно надавить на нее сверху, и салазки можно будет без труда отсоединить. Правда, способ крепления диска в них все равно винтовой, так что совсем без отвертки, увы, не обойтись.

С механизмом крепления плат расширения производитель явно перемудрил. Посудите сами: для фиксации одной двухслотовой видеокарты необходимо открутить четыре винта, потому что два держат съемные заглушки и еще два фиксируют дополнительную прижимную планку для этих же заглушек. Ситуацию усугубляет тот факт, что пальцами ко всем этим винтам не подобраться, работать с ними приходится отверткой, несмотря на наличие накатной головки на каждом из винтов.

Проектировщики NZXT предусмотрели неплохую и в целом продуманную систему укладки кабелей, которая с правой стороны состоит из пластиковых каналов, направляющих, липучек и стяжек, а с левой — из прорезей в нужных местах и скрывающей выходящие кабели красной стальной полосой. Если грамотно подобрать сочетания блока питания (как вариант — дополнительных удлинителей для него) и системной платы, то финальная сборка будет выглядеть максимально лаконично. В идеале разъем питания ATX и разъем питания процессора должны находиться рядом на правой стороне системной платы, то есть ближе к передней части корпуса.

Приятно отметить, что не только порты USB и аудио, но и кнопки и индикаторы с передней панели подключаются к системной плате монолитными колодками — никакого вороха проводов, никаких страданий сборщика. Стандарт поддерживаемого типа подключения наушников и микрофона — только HDA без обратной совместимости с AC»97. При желании к монолитному разъему, идущему от встроенной RGB-ленты, можно подключить вторую аналогичную ленту. Она входит в комплект поставки корпусов NZXT H400i и H700i, а для компактного H200i ее предстоит покупать отдельно.

Для подключения многофункционального контроллера его необходимо запитать от одного SATA-разъема, а также подключить к системной плате монолитной колодкой USB 2.0. Обратите внимание, что не на каждой Mini-ITX-плате таких колодок окажется больше одной, при этом аналогичный способ подключения предусматривает система жидкостного охлаждения NZXT Kraken и ряд других комплектующих, так что портов на всех может не хватить. В качестве одного из вариантов решения данной проблемы можно рассмотреть покупку NZXT Internal USB Hub или аналогичного аксессуара, который делает несколько колодок USB 2.0 из одной внутренней.

К сожалению, без установки соответствующего ПО контроллер абсолютно бесполезен. Он лишь включает белый цвет для RGB-ленты, вмонтированной в верхнюю часть корпуса, и раскручивает вентиляторы до близких к максимальным значениям. Учитывая, что смартфон с Android или iOS сейчас есть у каждого обладателя современного игрового ПК, было бы логичнее добавить в контроллер модуль Bluetooth и разрешить пользователю управлять вентиляторами и подсветкой непосредственно с мобильного устройства, не привязываясь к операционной системе ПК.

Возможно, такую функциональность мы увидим в одном из будущих продуктов NZXT, а пока для приведения контроллера в боевую готовность потребуется скачать и установить программу CAM, которой могут дополнительно потребоваться компоненты .NET и DirectX 9 — ничего необычного. После запуска программы потребуется создать учетную запись и авторизоваться — без входа работает так называемый «гостевой режим», в котором часть функций недоступны. Например, вообще не будет работать мобильный компаньон на смартфоне, а также будет недоступна умная адаптивная подстройка скорости вращения вентиляторов с привлечением облачных вычислений и искусственного интеллекта.

Мы подробно рассматривали работу основных функций данного приложения в обзоре корпуса NZXT H700i, поэтому лишь вкратце перечислим их. Приложение CAM служит для мониторинга показаний температуры и загруженности различных компонентов ПК, позволяет разгонять комплектующие (экспериментальная функциональность), управлять подсветкой встроенной ленты и дополнительных RGB-аксессуаров компании NZXT, регулировать скорость вращения вентиляторов по предустановленным или вручную настроенным пресетам, а также в адаптивном режиме.

Занятно, что цвет подсветки можно, помимо стандартных вариантов циклического мерцания и переливов, привязать к музыке, получив необычный визуализатор, а также к здоровью игрока в игре Counter Strike: Global Offensive. Возможно, в будущем поддерживаемых игр станет больше, хотя, конечно, это в значительной степени баловство, а не реальная необходимость, да и попытки чтения данных из памяти сетевых игр запросто могут посчитать за читерство, и в итоге игрок вместо красной подсветки при низком уровне здоровья получит перманентный бан.

С большим сожалением вынуждены констатировать, что текущая реализация мобильного компаньона CAM в версии для Android и iOS кажется нам бесполезной чуть более чем полностью. Работает мобильная версия только в тот момент, когда на ПК запущена аналогичная программа и есть активное соединение с интернетом. То есть данные с ПК передаются на сервера NZXT, и их же запрашивает мобильный помощник. Иногда он «отваливается», даже если основное приложение запущено, но даже когда все работает хорошо, пользы от него все равно немного — из всех функций работает только мониторинг, позволяющий на экране смартфона увидеть актуальную температуру компонентов и их загруженность.

Отдельного упоминания заслуживает адаптивный профиль работы корпусных вентиляторов. Работает он благодаря встроенному в контроллер микрофону и облачным вычислениям компании NZXT. На первичное включение данного режима у вас уйдет порядка 2 часов, в течение которых система проанализирует шум и температуру в режиме простоя и под игровой нагрузкой (мы тестировали программой Furmark). Затем программа сама начнет нагружать процессор синтетической нагрузкой, разгонять и замедлять вентиляторы, следить за шумом вентиляторов и температурой комплектующих.

На выходе, после отправки данных в облако и вычислений с применением нейросетей, программа предлагает два адаптивных профиля: для режима простоя и для работы под нагрузкой. На словах может звучать интересно, но на деле у этого алгоритма в текущей реализации есть масса недостатков. Во-первых, очень много времени уходит на первоначальную настройку. Во-вторых, CAM не умеет создавать синтетическую нагрузку на GPU и измеряет шум и температуру, нагружая только лишь процессор. В-третьих, в ряде случаев программа получает заведомо неправильные показатели температуры компонентов, рапортуя при этом об успешно проведенной оптимизации профиля. Ну и, наконец, в-четвертых, рекомендации системы значительно отличаются раз от раза при неизменности условий тестирования.

Например, в нашем случае в первый раз адаптивный режим предложил полностью выключить корпусные вентиляторы в режиме простоя, а во второй раз выключил только верхний, оставив работать задний на пониженных оборотах. Важно понимать, что работает этот режим только после запуска приложения CAM и авторизации в сервисе, так как данные для системы не хранятся локально, программа скачивает их из сети, что тоже не всегда удобно.

Быть может, кому-то такое программно-аппаратное решение покажется интересным, но на наш взгляд, управление скоростью вращения вентиляторов правильнее всего доверять прошивке UEFI на системной плате, позволяющей вручную построить графики зависимости оборотов вентиляторов от температуры комплектующих, не привязываясь к операционной системе, отдельному ПО и интернету.

Акустическая эргономика

Уровень шума системы охлаждения корпуса изменяется в относительно широких пределах от 22.5 до 37,5 дБА, в таких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле.

Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (28 дБА) до среднего (36 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения корпуса не достигает 40 дБА, но уже очень близок к этой эргономической границе.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании вентиляторов от 12 В — как среднетипичный для жилого помещения в дневное время суток. Впрочем, вряд ли имеет смысл всерьез анализировать такие варианты размещения дорогого «выставочного» корпуса.

Качество вентиляторов можно оценить как весьма достойное — звуки от привода минимальны при питании от 5 вольт.

Акустическая эргономика корпуса находится на очень хорошем уровне при питании как от штатного контроллера, так и от системной платы или внешнего контроллера, также при этом обеспечивается сравнительно широкий диапазон изменения производительности системы охлаждения корпуса.

При работе в адаптивном режиме неоднократно отмечалась резкая кратковременная (импульсная) раскрутка вентиляторов с последующей остановкой, что при функционировании с малой нагрузкой не слишком комфортно, особенно если требуется минимальный уровень шума. Поэтому при высоких требованиях к акустической эргономике лучше выбирать другие режимы работы контроллера.

Позиционирование и выводы

Обновленная линейка корпусов H компании NZXT нацелена в первую очередь на обеспеченных геймеров, желающих приобрести премиальный продукт, спроектированный с учетом всех современных тенденций: стенка из стекла, встроенная RGB-подсветка, умный контроллер, поддержка систем жидкостного охлаждения, отсутствие отсеков с внешним доступом и упрощенная система хранения данных с расчетом на применение отдельного NAS или облачных сервисов.

По большому счету, основным отличием самого компактного в линейке корпуса H200i от полноразмерного H700i является отсутствие возможности установить второй сдвоенный радиатор СВО на верхнюю стенку, так что видеокарта в компактном корпусе, скорее всего, будет охлаждаться не водой, а воздухом (вариант со 120-миллиметровым радиатором на задней стенке тоже рабочий, пусть и не универсальный). Зато можно сэкономить 70 долларов на разнице в цене корпусов и сэкономить немного места на столе.

Приятно отметить, что дизайнеры NZXT позаботились не только о любителях «игровых» и агрессивных расцветок: корпус предлагается в значительно более спокойном бело-черном варианте оформления, который намного лучше впишется в современный интерьер рядом с умной RGB-лампой или аналогичной колонкой.

Безусловно, над качеством программного обеспечения компании еще предстоит как следует поработать, но если идея CAM не будет заброшена, то через несколько итераций нам смогут представить по-настоящему удобный и интересный продукт. Также при сборке компактного и «просматриваемого» ПК очень важно грамотно подбирать все комплектующие, не только проверяя их совместимость с позиции техники и охлаждения, но и оценивая визуальную составляющую — чтобы все разъемы находились в подходящих местах, а длина кабелей была выверена как можно точнее.

Несмотря на определенные недостатки в программном обеспечении, корпус заслужил нашу редакционную награду за текущий месяц.
