DLP-проектор ViewSonic LS830: условно вечный лазерный источник света и сверхкороткофокусная оптическая система



Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования DLP
Матрица Один чип DMD
Разрешение 1920×1080 (Full HD)
Объектив Фиксированное фокусное расстояние
Тип источника света Синий лазер (455 нм) и желтый люминофор
Срок службы источника света 15000/20000 ч (режимы обычный/экономичный)
Световой поток 4500 ANSI лм
Контрастность 100 000 :  1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ (в скобках — расстояние от объектива до экрана) минимум 2,03 м (405 мм)
максимум 3,81 м (800 мм)
Интерфейсы
  • Видео/аудиовход, HDMI (1.4), 2 шт., один с поддержкой MHL (2.0)
  • Видеовход, VGA (с поддержкой компонентного сигнала), Mini-D-sub 15 pin, 2 шт.
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), 3 RCA
  • Видеовход, S-Video, mini DIN 4 pin
  • Видеовход, композитный, RCA
  • Сквозной видеовыход VGA, Mini-D-sub 15 pin
  • Аудиовход, гнездо миниджек 3,5 мм
  • Аудиовход, 2 RCA
  • Аудиовыход, гнездо миниджек 3,5 мм
  • Интерфейс HID-устройства/обновление ПО, гнездо USB Mini-B
  • Удаленное управление по RS-232C, D-sub 9 pin (m)
  • Выход питания, гнездо USB типа A, 5 В/2 А
  • Выход питания, вилка Micro-USB на кабеле, 5 В/2 А
  • Удаленное управление по проводной сети Ethernet 100 Base-TX/10 Base-T, RJ-45
  • Управление экраном, штырьковый разъем, 12 В
  • Синхронизация затворных очков 3D VESA, mini DIN 3 pin
Форматы входного сигнала Телевизионные (композитный, S-Video): NTSC, PAL, PAL-60, SECAM
Компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): до 1080p при 60 Гц
Аналоговые RGB-сигналы: до 1080p при 60 Гц (отчет MonInfo)
Цифровые сигналы (HDMI): до 1080p при 60 Гц (отчет MonInfo)
Уровень шума 28 дБ экономичный режимы
Встроенная звуковая система Громкоговорители 2×8 Вт
Особенности
  • Поддержка стереоскопического режима с последовательным выводом кадров
  • Поддержка активных 3D-очков DLP-Link или 3D VESA
  • Отсек для адаптера/микрокомпьютера
  • Цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 508,3×165,2×392,7 мм
Масса 13,6 кг
Потребляемая мощность Максимум 450 Вт
Напряжение питания 100—240 В, 50—60 Гц
Комплект поставки
  • Проектор
  • ИК-пульт ДУ и два элемента питания AAA
  • VGA-кабель
  • HDMI-кабель
  • Кабель питания (евровилка)
  • Кабель питания (британская вилка)
  • Краткое руководство пользователя
  • CD-ROM c инструкциями по эксплуатации на нескольких языках
Ссылка на сайт производителя www.viewsoniceurope.com/ru
Средняя текущая цена по данным Яндекс.Маркет T-13964652
Предложения по данным Яндекс.Маркет L-13964652–10

Внешний вид

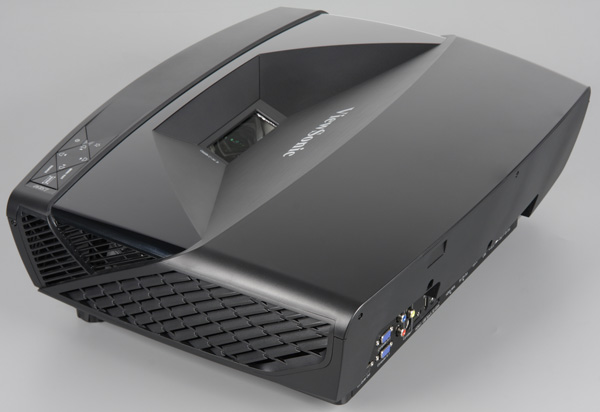

DLP-проектор ViewSonic LS830, общий вид

Корпус проектора изготовлен из черного пластика в основном с матовой поверхностью, но есть и зеркально-гладкие участки, на которых хорошо заметны мелкие повреждения и следы от пальцев.

DLP-проектор ViewSonic LS830, вид сверху

По бокам — вентиляционные решетки, за которыми можно рассмотреть несколько вентиляторов.

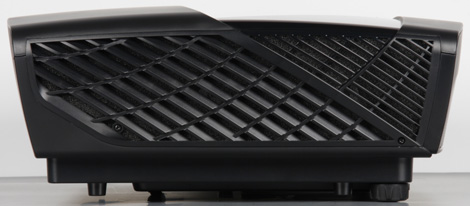

DLP-проектор ViewSonic LS830, вид слева

DLP-проектор ViewSonic LS830, вид справа

За стальной решеткой на задней поверхности, в данном случае обращенной к зрителю, расположены четыре громкоговорителя с диффузорами круглой формы, два побольше и два поменьше.

DLP-проектор ViewSonic LS830, вид сзади

Планку с логотипом можно развернуть на 180 градусов для варианта установки днищем вверх

DLP-проектор ViewSonic LS830, логотип

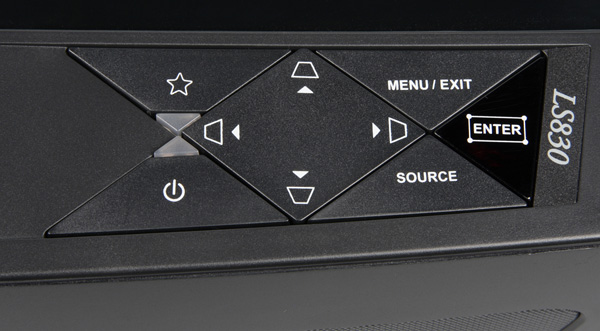

В углу на верхней панели находятся кнопки управления и индикаторы состояния. Под кнопкой из прозрачного тонированного пластика установлен ИК-приемник сигналов от пульта ДУ.

DLP-проектор ViewSonic LS830, контрольная панель

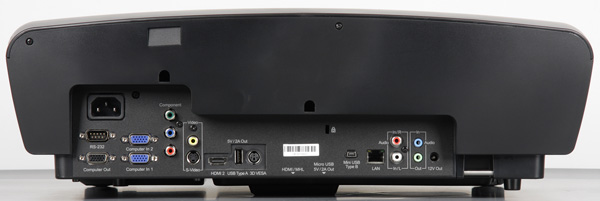

На передней панели, обращенной к экрану и зрителю невидной, есть глубокая ниша с интерфейсными разъемами. На дно этой ниши наклеен лист износостойкого пластика, чтобы кромки соединителей не оставляли видимых царапин, правда, около разъема HDMI 2 этого листа как раз нет. Там же в нише можно обнаружить разъем питания и разъем для кенсингтонского замка.

DLP-проектор ViewSonic LS830, вид спереди

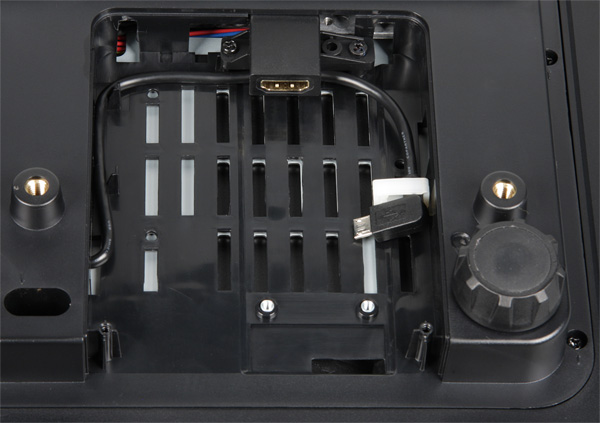

Кроме того, на днище присутствует крышка, закрывающая отсек с разъемом HDMI (именно он поддерживает подключение по MHL) и кабелем с разъемом Micro-USB на конце. Предполагается, что в этот отсек пользователь может установить, например, опциональный Wi-Fi-адаптер, расширив тем самым возможности проектора за счет беспроводных функций, или любое другое устройство, с питанием от HDMI (с MHL) или от этого кабеля USB.

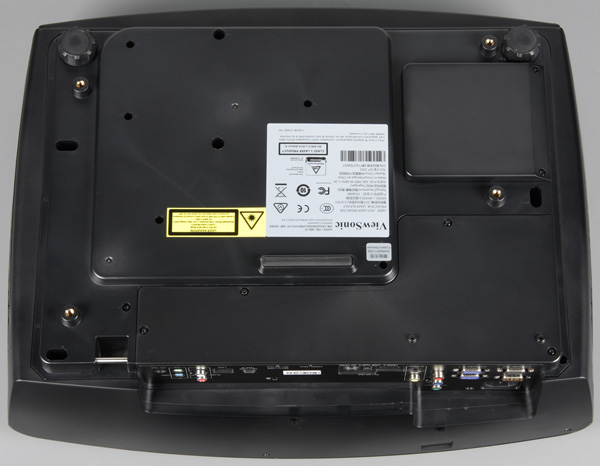

DLP-проектор ViewSonic LS830, вид снизу

Две задние ножки вывинчиваются из корпуса (примерно на 16 мм, стальная резьбовая стойка и металлическое резьбовое гнездо), что позволяет устранять небольшой перекос при установке проектора на горизонтальную поверхность. Спереди проектор опирается на широкую ножку с резиновой подошвой. В днище проектора вделаны 4 металлические втулки с резьбой, предназначенные для монтажа на потолочном кронштейне, а на стыке днища и фронтальной поверхности есть стальной штырь в нише, за который проектор можно пристегнуть к чему-то массивному, чтобы не украли.

DLP-проектор ViewSonic LS830, вид снизу

Поставляется проектор в большой коробке с традиционным для компании-производителя дизайном. Есть прорезные ручки по бокам, и дополнительная внешняя защитная коробка из гофркартона.

Пульт

DLP-проектор ViewSonic LS830, пульт ДУ

Пульт не очень большой, в руке лежит удобно. Корпус пульта изготовлен из черного пластика в основном с матовой поверхностью. На панель с кнопками также наклеен лист износостойкого пластика. Кнопки некрупные (из резиноподобного материла), расположены они тесновато. В пульт встроена лазерная указка, правда кнопка, ее включающая, расположена между часто используемыми, поэтому иногда нажимается случайно. Зеленой кнопке со звездочкой можно назначить одну из функций из списка в меню установок. Пульту можно присвоить один из восьми кодов, при этом пульт будет управлять проектором только при совпадении с кодом, установленным через меню на проекторе. Питается пульт от двух элементов питания AAA. Коды команд пульта приведены в руководстве, что может пригодиться для систем управления.

Коммутация

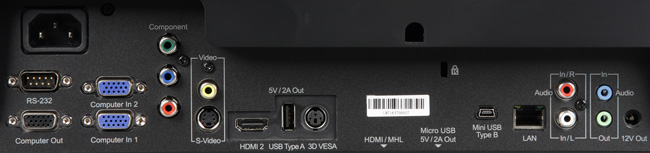

DLP-проектор ViewSonic LS830, разъемы

Проектор оснащен стандартными разъемами. Входов много — полный набор традиционных аналоговых интерфейсов (что уже не часто встречается) и два цифровых HDMI, один из который спрятан в нишу для опционального адаптера, и именно этот вход поддерживает подключение по MHL. Ко входам VGA можно подключать и источники компонентного цветоразностного сигнала, но для этого нужно будет воспользоваться переходником на три разъема RCA. Есть автоматическое обнаружение сигнала на входах (его можно отключить). В проектор встроена стереофоническая аудиосистема, поэтому есть и аналоговые аудиовходы, также входы HDMI способны принимать звук в цифровом виде. Для подключения внешней аудиосистемы или наушников нужно использовать выход Out (группы Audio), если этот разъем задействован, то встроенный громкоговоритель отключается. К разъему Computer out можно подключить внешнее устройство отображения — на этот разъем передается то, что поступает на вход VGA. Данная функция может работать даже тогда, когда проектор находится в режиме ожидания. Интерфейс RS-232 предназначен для дистанционного управления проектором, соответствующие спецификации приведены в руководстве пользователя. Подключенный по USB (через разъем Mini-USB) проектор определяется как HID-устройство, что позволяет при подключении по VGA или HDMI с пульта проектора на компьютер передавать управляющие сигналы — двигать курсор мыши, нажимать на ее кнопки и эмитировать нажатие на клавиши перелистывания страниц. Разъемы USB типа A и вилка Micro-USB в нише адаптера предназначены для подпитки внешних устройств (заявлено, что выдают до 2 А при 5 В), например, их можно использовать для подзарядки активных очков или для питания беспроводных адаптеров/приемников сигнала/микрокомпьютеров, подключенных к HDMI. Судя по всему, в стереоскопическом режиме для синхронизации затворных очков с выводом кадров используется технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов), вторым вариантом является использование внешнего передатчика синхросигналов, подключаемого к разъему 3D VESA. Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали. Заявлено, что поддерживаются стереоскопические сигналы с чередованием кадров (до 120 Гц при 1280 на 720(800) пикселей), с горизонтальной или вертикальной стереопарой и упакованные кадры, а проектор можно непосредственно подключать к плееру Blu-ray 3D. Вход управления экрана с электроприводом можно подключить к разъему 12V Out, тогда экран будет автоматически разворачиваться при включении проектора. Если подключить проектор по проводному интерфейсу к сети передачи данных, то появятся дополнительные возможности по удаленному контролю и управлению, в частности посредством в строенного в проектор веб-сервера.

DLP-проектор ViewSonic LS830, меню

К сожалению, в текущей версии внутреннего ПО проектора есть ошибки, приводящие к тому, что страницы сервера отображаются некорректно. На CD-ROM из комплекта есть ПО vRemote, по всей видимости, предоставляющее альтернативный способ управления проектором по сети, но его мы не тестировали.

DLP-проектор ViewSonic LS830, vRemote

Меню и локализация

Шрифт в меню с настройками достаточно крупный и читаемый. Навигация более-менее удобная. Запоминается последняя страница, к которой обращался пользователь. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку вносимых в изображение изменений. Присутствует версия меню на русском языке.

DLP-проектор ViewSonic LS830, меню

Перевод на русский язык адекватный. К проектору прилагается напечатанное краткое руководство пользователя в основном в картинках, а русскую версию полного руководства можно на сайте производителя.

Управление проекцией

Проектор сверхкороткофокусный, к тому же объектив смещен назад, поэтому при размещении проектора практически впритык к экрану можно получить изображение большого размера. Фокусное расстояние фиксированное, а фокусировка изображения на экране производится с помощью электромеханического привода, управляемого с пульта ДУ. Проекция направлена вверх, так что нижний край области проекции находится заметно выше самого проектора. В наличии функция ручной и автоматической коррекции вертикальных и только ручной — горизонтальных трапецеидальных искажений, а также удобная функция коррекции геометрии по четырем углам. Есть несколько режимов трансформации — достаточно, чтобы привести в соответствие формат области проекции и распространенные форматы видео. Присутствует обрезка краев с увеличением и функция цифрового увеличения с возможностью прокрутки увеличенной области. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Настройку проекции облегчают несколько встроенных тестовых шаблонов.

Настройка изображения

В проекторе есть несколько предустановленных профилей. Настроек, регулирующих яркостный и цветовой баланс, относительно много, разобраться в них не очень просто, многие значения привычных величин в условных единицах, некоторые настройки отчасти дублируют друг друга в плане производимого эффекта.

Доступность части настроек зависит от текущего способа подключения. Есть выбор цвета поверхности, на которую выполняется проецирование, что позволяет отчасти компенсировать изменение цвета изображения.

DLP-проектор ViewSonic LS830, меню

Настройки запоминаются для каждого типа подключения.

Дополнительные возможности

Проектор может самостоятельно включаться при подаче питания, по команде по HDMI (поддерживается CEC) или при обнаружении сигнала на VGA-входе. Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала или после заданного времени. На временное отключение проекции можно установить лимит времени. Для использования в качестве заставки можно захватить выводимое изображение. Присутствует функция показа таймера презентации с прямым или обратным отсчетом. Проектор может показывать текстовые субтитры, передаваемые с некоторыми видами видеосигналов. Для исключения несанкционированного использования проектора служит защита паролем и блокировка кнопок (кроме кнопки питания) на корпусе проектора. Впрочем, все эти функции мы не тестировали, просто перечисляем, что указано в руководстве к проектору.

Измерение яркостных характеристик

Проекция с большими отклонениями падения света от перпендикуляра к экрану делает невозможным точное измерение яркостных параметров по методике ANSI подробно описанной тут. Поэтому приведен только оценочные результаты для ряда характеристик. Неуказанные настройки имеют значения, обеспечивающие максимальные яркость и контраст:

Режим Световой поток
Макс. яркость 4500 лм
Макс. яркость, режим Эко 3600 лм
Макс. яркость, Brilliant Color = 1 2500 лм
Стандартный, Brilliant Color = 1, Цветовая температура = Теплый 2300 лм
Контрастность
270:1

Максимальный световой поток равен паспортному значению, но, напомним, это всего лишь оценка. Контрастность нормальная. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
Макс. яркость 1500:1
Макс. яркость, Brilliant Color = 1 800:1

Контрастность без коррекции цветов (то есть в самом ярком режиме) относительно высокая. Отключение Brilliant Color, а также коррекция цветопередачи естественно снижает контрастность и световой поток, то есть у пользователя есть выбор — или добиваться максимального правдоподобия цветов и терять в яркости и контрастности, или оставить цвета как есть, сохраняя максимальные яркость и контраст, или искать компромиссы. В проекторе есть функция динамического управления яркостью. Алгоритм ее работы простой — на черном поле во весь экран источник света выключается, а возобновление проекции при появлении чего-то в кадре выполняется с задержкой в 0,8 с, требуемой на включение источника света.

Для оценки изменения яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для профиля ViewMatch sRGB. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

DLP-проектор ViewSonic LS830, дифференциальная гамма-кривая

Из графика следует, что далеко не каждый следующий оттенок значимо ярче предыдущего. При этом несколько ближайших к черному оттенков не отличимы по яркости от черного цвета:

DLP-проектор ViewSonic LS830, гамма-кривая в тенях

Аппроксимация полученной гамма-кривой дала значение показателя 2,27, что немного выше стандартного значения 2,2, при этом реальная гамма-кривая чуть отклоняется от степенной зависимости:

DLP-проектор ViewSonic LS830, гамма-кривая

Проектор оснащен светофильтром с четырьмя сегментами: красный, зеленый, синий и желтый. За счет желтого сегмента и использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color. Также в этом режиме желтый сегмент участвуют в формировании желтого и ряда других цветов. Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает баланс яркости цветов — чистые цвета на фоне белых участков выглядят неестественно тусклыми. При выключении режима Brilliant Color баланс выравнивается. Однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к значительному снижению контраста.

Судя по графикам зависимости яркости от времени, частота чередования сегментов светофильтра составляет 120 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 2x. При подаче сигнала с 24 кадр/с частота чередования сегментов понижается до 96 Гц. Эффект «радуги» заметен. Как и во многих DLP-проекторах, для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума и потребляемая мощность, как уже было указано, зависят от текущего режима.

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Высокой мощности 35,0 Тихо 456
Низкой мощности 33,5 Очень тихо 345

В режиме ожидания с включенными функциями энергосбережения потребление электроэнергии составило 0,6 Вт.

С точки зрения использования в офисе проектор является очень тихим устройством. Шум от системы охлаждения ровный, и не раздражает.

Встроенные громкоговорители для проектора относительно очень громкие. Искажения и паразитные резонансы присутствуют, есть намеки на стереофонический эффект. В целом качество как минимум выше среднего. При подключении наушников встроенные громкоговорители отключаются. Звук в наушниках достаточно громкий, шума в паузах нет, воспроизводится широкий диапазон частот, качество для данного типа источника хорошее.

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Изображение четкое, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Оттенки на шкале серого различаются от 2 до 255, то есть завала в тенях почти нет. Вариация цветовой примеси на шкале серого незначительная. Автоматическая подстройка под параметры VGA-сигнала выполняется не очень быстро, и для оптимального результата фазу приходится подстраивать вручную.

HDMI-подключение к ПК

При подключении к HDMI-выходу видеокарты компьютера поддерживаются режимы вплоть до 1920 на 1080 пикселей включительно при 60 Гц кадровой частоты. Геометрия отличная, что для столь короткофокусного проектора редкость. Четкость высокая, также как и при VGA-подключении цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации незначительные, даже в углах ширина цветной каемки у контрастных объектов минимальная. Равномерность фокусировки средняя — от центра к углам и к верхнему краю проекции картинка немного теряет в резкости, добиться идеальной четкости по все площади не получается.

HDMI-подключение

HDMI-подключение тестировалось с использованием Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая. Есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с равной длительностью). Тонкие градации оттенков различаются как в тенях, так и в светах. Яркостная и цветовая четкости всегда очень высокие.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неизменных частей кадра выполняется склейка из полей, меняющиеся области чаще всего выводятся по полям (кадры восстанавливались только для NTSC с чередованием полей 3–2 при 24 кадр/с исходно). Впрочем, для чересстрочных видеосигналов обычного разрешения выполняется некоторое сглаживание диагональных границ двигающихся объектов. Качество масштабирования до разрешения матрицы относительно хорошее. Функция подавления видеошумов при подключении по HDMI, к сожалению, недоступна.

Определение задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. В итоге задержка вывода изображения составила примерно 50 мс для VGA- и всего 15 мс для HDMI-подключения. В любом случае задержка при работе не ощущается, а играть в очень динамичные игры лучше при подключении по HDMI.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват несколько отличается от sRGB:

DLP-проектор ViewSonic LS830, цветовой охват

Однако отличия от sRGB невелики, поэтому цвета имеют насыщенность близкую к естественной. Приведем спектры, полученные для самого яркого режима — для режима Макс. яркости (спектр для белого поля (белая линия), наложен на спектры красного, зеленого и синего полей (линии соответствующих цветов)):

DLP-проектор ViewSonic LS830, спектр

Видно насколько яркость белого цвета выше яркости зеленого и красного цветов, поэтому в этом режиме цвета на фоне белых участков изображения выглядят тусклыми. В самом сбалансированном режиме (режим Стандартный и Brilliant Color = 1) яркость цветов выровнена относительно яркости белого:

DLP-проектор ViewSonic LS830, спектр

Узкий почти монохромный пик в синей области спектра соответствует излучению синего полупроводникового лазера, часть излучения которого возбуждает люминофор, излучающий желтый цвет, захватывающий зеленую и красную область. Для модуляции во времени и выделении полос первичных цветов применяется, как мы предполагаем, обычный вращающийся светофильтр с сегментами четырех цветов (красного, зеленого, синего и желтого). То есть основное отличие этого проектора от типичного одночипового DLP-проектора заключается в использовании лазерного источника света.

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для двух упомянутых режимов:

DLP-проектор ViewSonic LS830, цветовая температура

DLP-проектор ViewSonic LS830, ΔE

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что самом ярком режиме цветопередача явно не является приоритетом, так как цветовая температура достаточно близка к 6500 К, но ΔE существенно выше пороговых 10 единиц, разумеется, за счет избытка зеленой компоненты как самой яркой. В режиме Стандартный ситуация гораздо лучше — цветовая температура не сильно выше 6500 К и ΔE ниже 10, при этом цветовая температура и ΔE мало изменяются на всей имеющей значение части шкалы серого, что благоприятно сказывается на субъективном восприятии цветового баланса.

Выводы

Две особенности выделяют проектор ViewSonic LS830. Во-первых, это лазерный источник света, времени жизни которого с большой вероятностью хватит на весь срок службы проектора. Во-вторых, сверхкороткофокусная оптическая система, благодаря которой при размещении проектора практически впритык к экрану получается изображение большого размера. Это экономит рабочее пространство и почти исключает ситуации, когда докладчик, находящийся близко к экрану, ослепляется светом от проектора. Данное свойство исключительно полезно в случае использования проектора совместно с интерактивной доской. Функциональность проектора легко расширяется посредством приобретения активных затворных очков и адаптеров, подключаемых к HDMI. Очки позволят смотреть на проекторе стереоскопическое изображение, в том числе при непосредственном подключении к плееру Blu-ray 3D, а адаптеры — например, передавать на проектор изображения с ПК и мобильных устройств по воздуху, без проводов.

Достоинства:

  • Условно вечный лазерный источник света
  • Сверхмалое расстояние проекции
  • Минимальные геометрические искажения проекции
  • Поддержка стереоскопического режима
  • Два HDMI-входа, поддержка MHL и USB-порты для подачи питания на адаптеры
  • Аккуратный дизайн
  • Функции защиты от кражи и несанкционированного использования
  • Громкая и относительно качественная встроенная стереофоническая система
  • Хорошее качество звука в наушниках
  • Невысокая шумность
  • Относительно удобный пульт ДУ с лазерной указкой
  • Таймер презентации
  • Русифицированное меню

Недостатки:

  • Заметный эффект «радуги»

Полный текст статьи читайте на iXBT
