Цифровой телевизионный ресивер Kaskad VA2206HD с поддержкой DVB-T2 и металлическим корпусом
с поддержкой DVB-T2 и металлическим корпусом «Гюго Виктор — автор знаменитого романа «Nоtrе Dаmе dе Paris», вышедшего на русском языке под заглавием «Наши дамы из Парижа«Аркадий Аверченко
Индустрия компьютерных TV-тюнеров на принятие DVB-T2 в качестве федерального стандарта телевизионного вещания на территории Российской Федерации отреагировала с запозданием, однако со временем поддержка этого стандарта появилась в новых моделях для отечественного рынка. Сложнее оказалось пользователям обычных телевизоров без поддержки цифрового эфирного вещания или с поддержкой первой версии DVB-T — многие такие модели остаются актуальными в плане диагоналей и разрешений. Решением стали автономные TV-тюнеры (в дальнейшем будем пользоваться устоявшимся термином «ресиверы»), подключаемые к телевизорам посредством HDMI или композитного интерфейса, а в некоторых случаях поддерживающие SCART (опционально с RGB).
С одним из таких устройств мы уже познакомились в обзоре BBK SMP137HDT2, но кроме известных компаний на рынок вышли новые бренды, в том числе, отечественные. К ним относится группа компаний Kaskad-DTV, основанная в 2012 году, одну из моделей которой под названием Kaskad VA2206HD мы и рассмотрим далее по тексту.
Комплект поставки Коробка с изображением ресивера и пульта ДУ оформлена в красно-черной цветовой гамме, пояснительные надписи локализованы.
Кроме самого приемника в комплект входят:
пульт ДУ;
композитный кабель 3 RCA — 3 RCA для аналогового подключения видео- и аудиосигнала;
руководство пользователя;
каталог продукции компании.
Конструкция и спецификации
Производителем заявлены следующие особенности Kaskad VA2206HD:
поддержка стандарта DVB-T2; поддержка работы режимов Single PLP и Multi PLP; функция автоматического и ручного поиска телеканалов; функция EPG на 7 дней; простое и удобное меню; функция PVR и TimeShift с использованием внешних запоминающих USB-устройств; часы на дисплее в режиме «сна», синхронизируемые в эфире; воспроизведение различных мультимедиа файлов MP3, JPG, BMP, AVI, MPEG4, DivX, MKV и д.р.; поддержка разрешения видео 1080p, 1080i, 720p; возможность обновления программного обеспечения через USB; разъемы HDMI Ver 1.3, RCA. Из оригинальных особенностей следует отметить коаксиальный цифровой аудиовыход S/PDIF.
Kaskad VA2206HD имеет металлический корпус, снабженный крупными вентиляционными отверстиями сверху и снизу.
Верхняя крышка покрыта защитной пленкой, не перекрывающей доступ к вентиляционным отверстиям, в нижней части находятся 4 круглые резиновые ножки.
Передняя панель выполнена из маркого глянцевого пластика, на ней расположены разъем USB, IR-датчик, сегментный информационный дисплей с зелеными светодиодами, кнопки переключения каналов и включения ресивера и два светодиодных индикатора — красный (режим ожидания) и зеленый (устройство включено).
Размеры и яркость индикаторов подобраны оптимально, как и яркость дисплея, индикаторы легко считываются, не создавая дискомфорта.
На задней панели находятся входной и выходной антенные разъемы IEC (в отличие от BBK SMP137HDT2, ресивер поддерживает сквозное подключение), разъем RCA коаксиального аудиовыхода, разъем HDMI и три разъема RCA для передачи композитного видеосигнала и стереозвука.
Размеры устройства составляют 165×95×35 мм, вес около 600 г.
Kaskad VA2206HD имеет встроенный блок питания, кабель не отсоединяется, заявлено потребление <1 Вт в режиме ожидания и <6 Вт при работе.

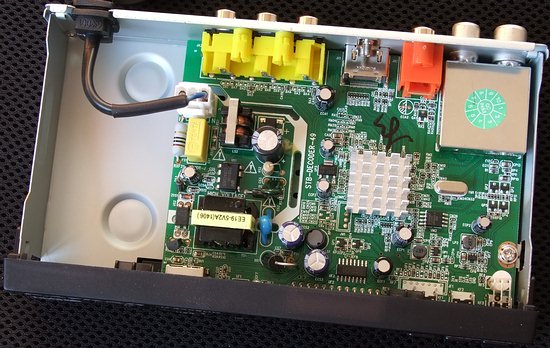

Печатная плата занимает примерно две трети корпуса, основная однокристальная система (system-on-a-chip, SoC) MSD7T01, разработанная MStar Semiconductor, закрыта радиатором. Прием сигнала осуществляется ВЧ-блоком Rafael Micro MR820T2 компании Rafael Microelectronics, закрытым экранирующим кожухом.
Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).

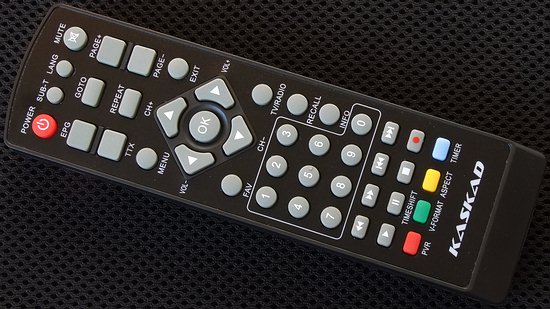

Пульт ДУ Kaskad VA2206HD комплектуется 43-кнопочным пультом ДУ.
В руке пульт лежит достаточно удобно, нажатие кнопок информативно, из положительных моментов можно отметить оперативный доступ к большинству функций и возможность переключения видеорежимов и режимов соотношения сторон зеленой и желтой кнопками соответственно.
Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.
Список эфирных каналов при тестировании Цифровое вещание в Самаре ведется на частоте 522 МГц с технологией M-PLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.
Подключение Как уже отмечалось выше, в устройстве реализовано сквозное подключение антенны. Для телевизоров со входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.
Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.
Настройка При первом запуске пользователю предлагается выбрать язык меню, регион и начать поиск программ,
после чего становится доступен основной графический интерфейс ресивера, белый шрифт, серый фон и неяркие пиктограммы проходят по разряду «скромно, но со вкусом».
В процессе поиска теле- и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой TV/Radio на пульте ДУ.
Раздел «Программы» предоставляет доступ к редактору каналов и электронной программе передач (EPG).
Здесь же находится сортировка по уникальным присвоенным номерам LCN с возможностью отключения, по ONID, по названию сервиса и по ID сервиса.
Редактор по умолчанию заблокирован паролем 000000, для деактивации достаточно ввести 888888, каналы можно перемещать, пропускать, блокировать, удалять, добавлять в пользовательский список и переименовывать, реализована экранная клавиатура.
Из расписания возможен переход в планировщик, почему-то переведенный как «Заказ» (?).
Поддерживаются однократное, ежедневное и еженедельное задания, запланировать можно как запись, так и просмотр. Во время тестирования устройство стабильно выводилось из режима ожидания и переходило в режим ожидания по завершении активного задания.
Раздел «Изображение» содержит настройки пропорций экрана, разрешения и ТВ формата (PAL и NTSC), при цифровом подключении поддерживаются режимы только с 50 (PAL) и 60 (NTSC) кадрами в секунду.
Перевод подводит и здесь, надписи вида »16:9 Почтовый ящик» способны озадачить неподготовленного пользователя. Впрочем, на работоспособности это не сказывается, в тестовых условиях наилучшие результаты при цифровом подключении получены именно в этом режиме.
В разделе «Поиск программ» можно повторить автоматический поиск, сменить регион, включить или выключить дополнительное питание антенны.
Здесь же можно воспользоваться ручным поиском. Значения качества и мощности сигнала в процентах отображаются сразу после ввода частоты.
Стандарт DVB-T2 поддерживает передачу времени, в соответствующем разделе можно выбрать часовой пояс, регион и настроить таймер сна (от 1 до 12 часов с интервалом в 1 час) и время включения/выключения устройства.
В разделе «Опции» находятся языковые настройки меню, субтитров, звуковой дорожки и выбор режима цифрового звука (CM, RAW, выкл.), наличие коаксиального аудиовыхода, позволяет использовать устройство в качестве медиапроигрывателя с внешним декодером, не имеющим поддержки HDMI.
Системные настройки позволяют активировать родительский контроль, установить пароль, восстановить заводские настройки и обновить программное обеспечение (на момент тестирования обновления отсутствовали, сложно сказать, появятся ли они в перспективе).
Информация о прошивке нашего экземпляра представлена ниже.
Раздел «USB» включает в себя настройки отображения графических файлов (время показа, режим показа, пропорции экрана), подраздел «Настройка кино» отвечает за параметры субтитров при воспроизведении, состоящие из выбора одного из трех размеров, почему-то переведенного как «Специфика субтитров», цвета фона (серый, желто-зеленый, белый, прозрачный) и цвета шрифта (белый, черный, красный, синий, зеленый).
Пункт «Настройка PVR» отвечает за выбор места для функции отложенного просмотра на подключенном накопителе от 0,5 ГБ с интервалом в 0,5 ГБ, файл timeshift.ts остается до следующей активации режима.
Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными флэш-накопителями разного объема, отформатированными в NTFS, устройство во время тестирования работало корректно, однако жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 ТБ определялся с заметной задержкой вплоть до надписи «USB устройство удалено» при загрузке с подключенным HDD.
На подключенном накопителе создается папка HBPVR, подпапок для записанных фрагментов не создается, запись осуществляется в формате MTS, при этом создается служебный файл с расширением *.meta.
В режиме ожидание питание на подключенный накопитель не подается.
Во время непосредственной записи (кнопка «Record» на пульте) возможен переход в режим просмотра записываемого файла с навигацией, своего рода разновидность режима отложенного просмотра Timeshift.
Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание. Записанные фрагменты можно переименовать и удалить.
Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.
В основное меню проигрывателя можно попасть как через раздел «USB» основных настроек, так и вызовом списка записанных файлов по красной кнопке на пульте ДУ в режиме PVR с последующим нажатием кнопки Exit.
Во время тестирования ресивер смог воспроизвести все файлы наиболее распространенных форматов, справившись и с отдельными файлами субтитров, однако отсутствие поддержки Dolby Digital не позволяет однозначно рекомендовать Kaskad VA2206HD для использования в качестве проигрывателя, тем более, устройство сбрасывает позиции воспроизводимых файлов после отключения.
В очередной раз отметим недоработки локализации, выражающиеся на этот раз в несовпадении текста подсказки с размером окна.
Устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.
Качество Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.
HDMI
Композитный выход
Записанные фрагменты можно скачать по ссылкам: фрагмент 1, фрагмент 2.
Kaskad VA2206HD обеспечивает хорошее качество приема цифровых каналов. Несколько неожиданной оказалась скорость переключения каналов: если в пределах одного PLP переключение между каналами занимает около 1,5 секунд, и по этому показателю устройство находится в лидерах, то время переключения между каналами в разных PLP может достигать 4 секунд.
Kaskad VA2206HD отличился быстрым запуском, до появления изображения проходит всего около 5–6 секунд.
Нагрев ресивера при работе умеренный, но диаметр вентиляционных отверстий на верхней крышке может способствовать попаданию внутрь пыли.
Выводы Плюсы корректная работа с M-PLP; хорошее качество приема; металлический корпус; наличие кнопок на передней панели; режим отложенного просмотра TimeShift (при наличии подключенного накопителя); поддержка энергосберегающего режима для запланированных заданий; наличие коаксиального аудиовыхода S/PDIF; оперативное включение; таймеры включения и выключения. Минусы большое время переключения между каналами в разных PLP; отсутствие поддержки Dolby Digital; задержки при работе с HDD больших объемов; недоработанная локализация; маркая передняя панель. Среди достоинств Kaskad VA2206HD можно отметить аккуратный дизайн, металлический корпус, время включения и скорость переключения каналов в пределах одного PLP. Большое время переключения между каналами в разных PLP свидетельствует скорее о программных недоработках, нежели об аппаратных причинах, однако вопрос обновления прошивок остается открытым. Странно, что отечественный бренд не уделяет должного внимания локализации, сотрудникам компании явно не помешало бы более тщательно подходить к переводу настроек.
Устройство предоставлено на тестирование производителем.
