10-портовый PoE коммутатор Netis PE6110 - доступное решение для систем видеонаблюдения


Введение

Одним из существенных плюсов систем цифрового видеонаблюдения перед аналоговыми является питание по сети Ethernet. В некоторых случаях, когда камера наблюдения устанавливается в труднодоступном месте, возможность использования PoE-камеры может даже стать решающей при выборе между аналоговыми и цифровыми камерами.

Сама по себе технология питания по Ethernet, достаточно простая и при воплощении «в железе» — копеечная. Но поскольку основные сферы применения PoE устройств — это IP-телефоны в офисах и камеры видеонаблюдения, производители PoE оборудования с радостью берут двойную-тройную цену на оборудование, которе поддерживает работу в режиме питания по Ethernet. Конечно, в серьезных крупных проектах, где стоимость внедрения сопоставима со стоимостью оборудования, на такие мелочи, как цена PoE-инжекторов, мало кто обращает внимания. Точнее сказать, мало кто обращал внимание раньше. Теперь же ситуация поменялась.

Прежде всего, небольшие заказчики получили возможность приобретать 8–10-портовые PoE инжекторы на AliExpress. Если вам нужно подключить 10–20 камер видеонаблюдения к серверу с питанием по PoE, вы можете выбирать любой тип нужного вам коммутатора, хоть 100-мегабитного, хоть 1-гигабитного, устанавливать на выходе из него один или несколько PoE-инжекторов стоимостью по 5–6 тысяч рублей, и получать полностью рабочую настраиваемую инфраструктуру, куда более гибкую, чем в случае использования специализированных коммутаторов для видеонаблюдения.

Если же речь идет о небольшом объекте, где необходимо установить не более 10 PoE устройств, например 2–3 IP камеры и 6–7 IP-телефонов, то в принципе, можно приобретать бескорпусные PoE инжекторы в виде готовой платы. Здесь, в России, остается подобрать к такой плате корпус, блок питания — и все. Стоимость таких решений может составить менее 2 тысяч рублей на 8 портов, и вы удивитесь, если узнаете, как часто именно такие решения применяются на практике. И на любые аргументы типа «Колхоз», «некрасиво», «ненадежно» контраргументом будет цена и ответ типа «работает 2 года круглые сутки — проблем не замечено».

Таким образом, если вы подбираете устройства для подачи питания в сеть Ethernet, у вас будет 2 варианта. Первый — сертифицированное, специализированное необъяснимо дорогое оборудование. Второй — Китайщина, практически без гарантии, зачастую собранная на коленках. Оба варианта будут работать годами в режиме 24/7, не доставляя каких-либо проблем. По сему вопрос:, а что же посередине?

Некоторые производители сетевого оборудования не могут пройти мимо это «золотой серединки», которая буквально пустует и призывает «займи меня». Их аудитория те, кто хочет купить дешевое заводское изделие, с гарантией и сертификатом. Принципиально важно здесь иметь устройство, которое монтируется в стойку, ведь только монтируемое в стойку устройство избавит клиента от подсчетов отдельно стоимости коммутатора и отдельно стоимости PoE инжектора.

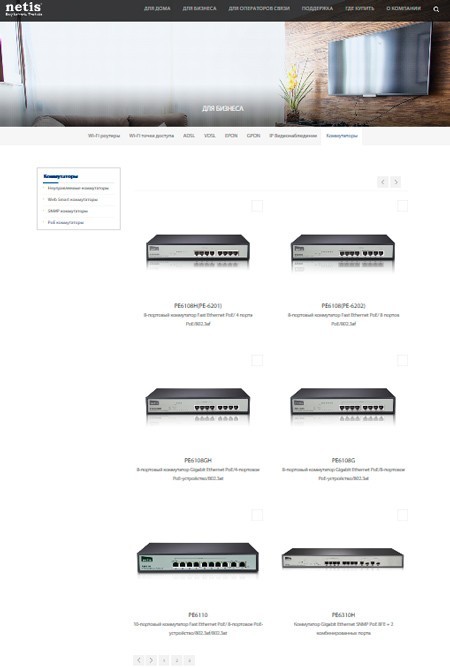

Компания Netis, новое имя на рынке сетевого оборудования, недавно представила семейство PoE коммутаторов для видеонаблюдения. Модели от 8 до 24 портов, как 100-мегабитные, так и гигабитные, могут быть использованы в любых инсталляциях — как в малых офисах и частных домах, так и в бизнес-центрах.

Наиболее доступные по цене, модели SmB класса серии PE61xx. Остановимся на них поподробнее.


Самая младшая, Netis PE6108H (PE-6201), имеет 8 портов со скоростью 100 Мбит/с, из которых 4 порта поддерживают PoE. Честно сказать, я не понимаю, в каких случаях эта модель может оказаться полезной. Четыре не-PoE порта со скоростью 100 Мбит/c — это выброшенные деньги. Наверняка у вас над этим коммутатором стоит гигабитный маршрутизатор, и уж оплачивать 4 PoE порта как отдельное устройство — странный выбор.

Эта модель имеет гигабитный аналог, Netis PE6108GH. Вроде бы, интереснее, но опять же, камеры, которые используют гигабитную пропускную способность — редкость. А про конфигурацию портов 4+4 мы сказали выше.

Куда интереснее модель Netis PE6108 (PE-6202), в которой все 8 портов со скоростью 100 Мбит/с имеют поддержку PoE. Это уже устройство, которое можно смело рекомендовать для небольших инсталляций. Учитывая, что 1 из портов коммутатора у вас будет работать как Uplink, вы можете подключить 7 устройств. Гигабитный аналог данного комутатора, модель PE6108G, можно рекомендовать, если вы строите сеть «на века!», или вам крайне важно пустить по какому-либо порту именно гигабит, например, если коммутатор будет использоваться не только для камер наблюдения, но и для общей компьютерной сети.

Наиболее интересной моделью из начального класса, выглядит 10-портовый 100-мегабитный Netis PE6110. Здесь используется конфигурация портов 8 PoE + 2 Uplink. То есть, для подключения к общей сети, вы не задействуете PoE порт.

Конечно, нам хотелось бы, чтобы 2 Uplink порта умели аггрегироваться для подключения к гигабитной сети хотя бы на скорости 200 Мбит/с, что будет очень кстати, если вы установите современные 5-мегапиксельные IP камеры, или 802.3AC точки доступа. Но производитель напоминает нам, что все-таки, мы имеем дело с нижним ценовым сегментом, и аггрегацией Uplink каналов тут и не пахнет.

Зато второй 100-мегабитный порт вы можете использовать для стекирования подобных коммутаторов. Ну то есть, подключив 2 таких устройства и соединив между собой, вы получите уже 16 PoE портов. В принципе, если ваши IP-камеры имеют собственные алгоритмы определения движения, и не забивают пропускную способность к серверу круглые сутки, да еще и стоят в местах, где люди-то не особо ходят, то такое решение не вызовет перегрузку каналов до сервера, и вполне может оказаться рабочим.

Ну, а для применения с IP телефонами, где о пропускной способности сети можно не задумываться, это вообще идеальное решение: захотели установить дополнительные рабочие места, поставили второй такой же коммутатор в стек — и никаких проблем.

Давайте познакомимся с Netis PE6110 поближе

Про дизайн здесь особо сказать нечего — типичное промышленное исполнение для монтирования в телекоммуникационную стойку. При размерах 280×173х43 мм допускается установка даже в компактные настенные шкафы. И кронштейны крепления — идут в комплекте.


Коммутаторы имеют встроенные блоки питания, поэтому подключаются к ИБП или PDU обычными кабелями IEC-320. Как и полагается, питание подается сзади, а все порты данных выведены на лицевую сторону. Сетевые порты имеют встроенные индикаторы активности, и кроме индикатора питания, больше никакой информации на корпус не выводится.


Если вы решили устанавливать коммутатор на стол, ножки придется наклеить на корпус самому.

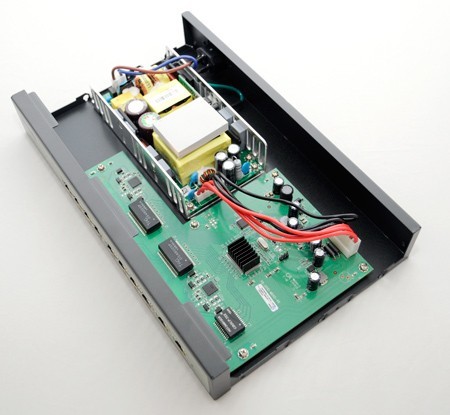

Разбирая Netis PE6110, чудес мы от него не ждем. Современные неуправляемые коммутаторы, а тем более 100-мегабитные — это 1 чип, который здесь к тому же закрыт массивным радиатором.


Интересно, что блок питания не просто вынесен на отдельную плату, а напоминает вообще типичный промышленный БП который просто установлен здесь без верхней крышки. Суммарная мощность PoE на 8 портов в этом коммутаторе составляет 135 Вт, поэтому пассивного охлаждения для такого блока питания — более чем достаточно.

Кстати, касаемо мощности. Обратите внимание, что суммарная мощность PoE портов, указанная в характеристиках, составляет 135 Вт (48В, 2.8А). При этом, каждый порт поддерживает стандарт IEEE 802.3at, предусматривающий питание до 25.5 Вт. Простым перемножением получаем, что максимальная нагрузка на 8 портов коммутатора превышает его возможность примерно на 70% — 204 Вт против 135 Вт. В большинстве типичных ситуаций, об этом можно не задумываться, так как устройств, требующих по PoE 802.3at своих максимальных 25.5 Вт очень мало. Обычно — это выносные ИК-прожекторы для камер. Энергопотребление же самих камер, IP телефонов и точек доступа обычно не превышает 10 Вт.

Цена вопроса

Разумеется, основной вопрос, который ставится при выборе PoE-устройства — это стоимость. Что же дешевле, приобрести любой сетевой коммутатор, на выходе которого будет установлен PoE инжектор, или использовать устройство типа 2-в-1? Давайте посчитаем.

Розничная стоимость Netis PE6110 составляет 6990 рублей. При этом, мы получаем 8 портов для PoE устройств, 1 порт для внутренней сети, и 1 порт, как и договорились — для стекирования коммутаторов.


По данным Яндекс.Маркет-а, пассивный PoE инжектор на 8 портов, такой как OSNOVO Midspan-8/PG, стоит от 850 до 1600 рублей. Правда, без возможности монтирования в стойку. Коммутатор на 8 портов Fast Ethernet 100mbps с возможностью установки в стойку, такой как D-Link DES-1008D/K3 обойдется примерно в 1000 рублей. Таким образом, если компактность установки в стойку для вас не критична, то связка из коммутатора и PoE-инжектора на 8 портов обойдется вам примерно в 3 раза дешевле, чем Netis PE61110.

Однако, если вам нужен коммутатор именно на 8 PoE портов, да еще и с возможностью установки в стойку, то выбор здесь невелик. Слабенький HP OfficeConnect 1420 с суммарной мощностью 65 Вт обойдется в 7660 рублей. Большинство решений HP как раз и отличаются невысокой мощностью питания. Единственным более-менее конкурирующим продуктом выглядит pitec DT-PoE0908FM, стоимостью 6950 рублей.

Таким образом, в узкоспециализированных нишах, где важна плотность размещения оборудования в стойку и высокая мощность, Netis PE6110 выглядит вполне конкурентоспособным.

Выводы

Из всей линейки 100-мегабитных PoE-коммутаторов Netis начального уровня, на данный момент интереснее всего выглядит модель PE6110. Этот коммутатор имеет очень удобную конфигурацию портов и достаточную мощность для питания камер наблюдения и мощных ИК-прожекторов. Плюс, теоретическая возможность стекирования говорит о том, что при росте потребностей, вам не придется выкидывать старое оборудование, а вы сможете просто докупить и доустановить еще один PoE-коммутатор. На все устройства Netis предоставляется гарантия сроком на 2 года, а сервисное обслуживание доступно по всей территории России и осуществляется Федеральной Сетью Сервисных Центров (http://www.rss.ru).


С точки зрения стоимости, покупка обоснована при необходимости компактного размещения оборудования в телекоммуникационных шкафах. Ближайшие «брендовые» конкуренты уступают данному коммутатору по мощности и конфигурации портов, да и вообще выбор подобных устройств на нашем рынке очень и очень ограничен.

Официальный сайт Netis: http://www.netisru.com
